Signalbezeich
nung
gibt die Kabellänge (L) an.
Beispiel: 010 = 1 m
weiß
grau
orange
grau
orange

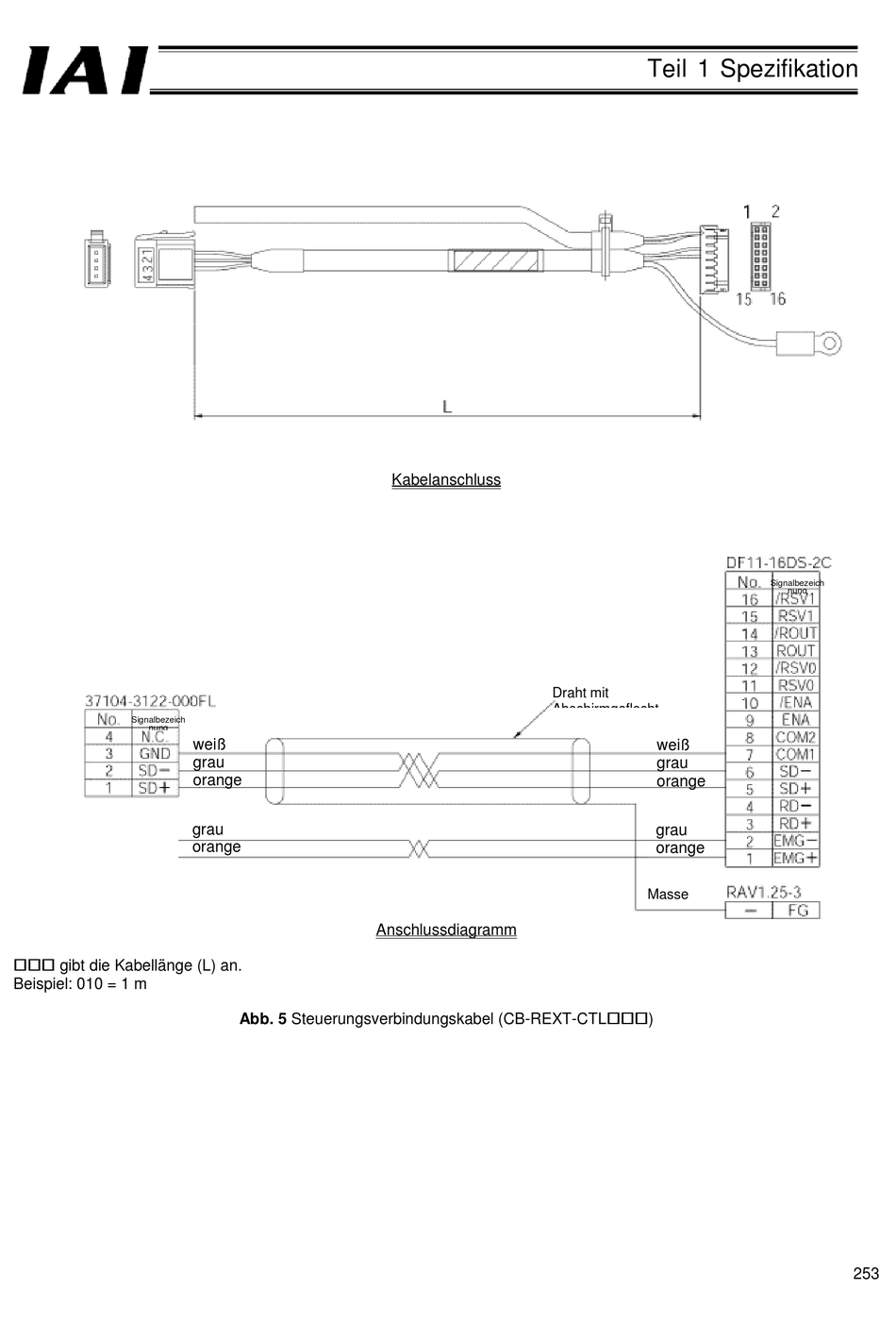

Abb. 5 Steuerungsverbindungskabel (CB-REXT-CTL)
Kabelanschluss
Anschlussdiagramm
Teil 1 Spezifikation
Draht mit
Abschirmgeflecht
weiß
grau
orange
grau
orange
Masse
Signalbezeich
nung
253
