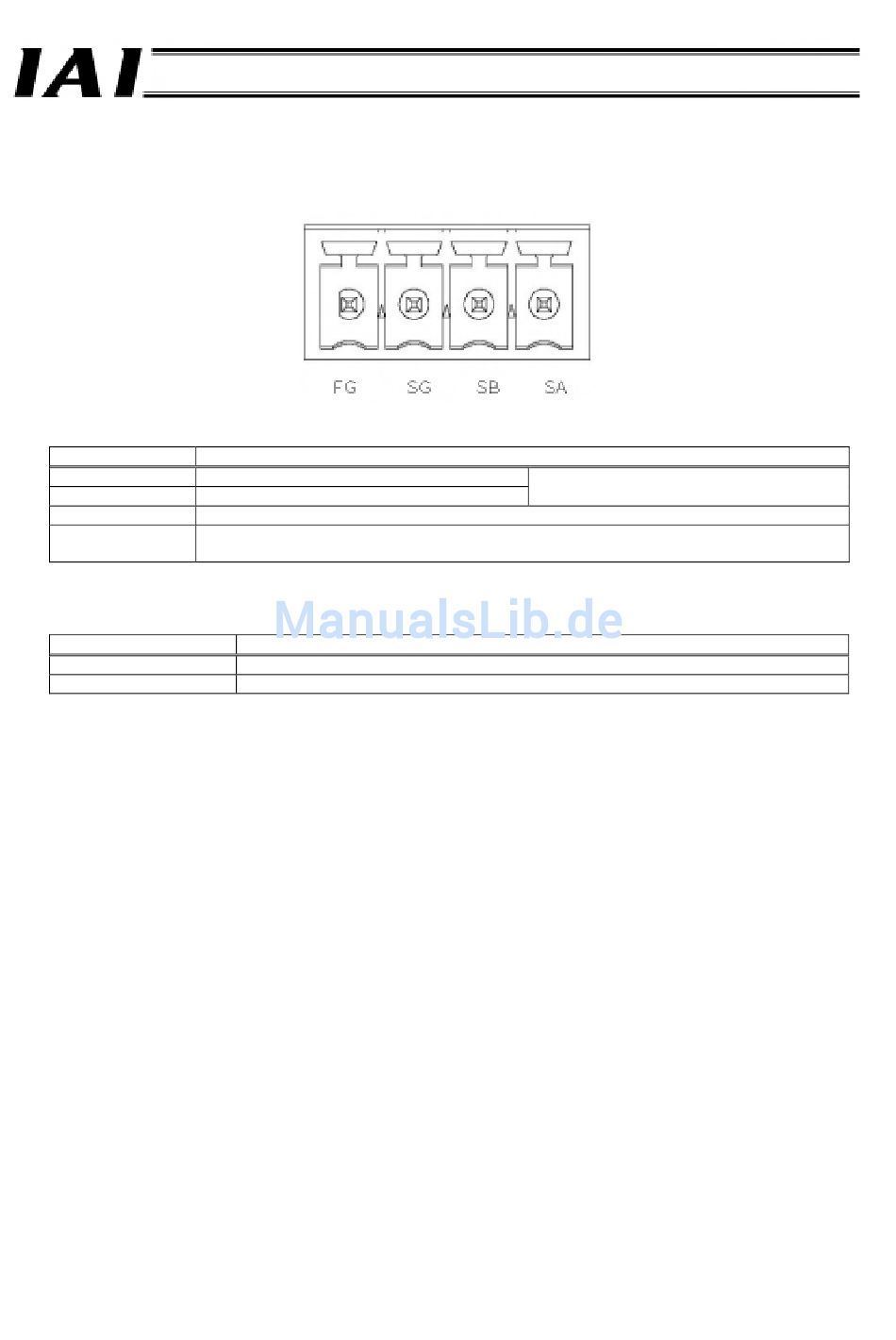

RS485SIO (RGW-SIO)
RGW-SIO-Anschluss:
Steckverbinder Kabelende:
SIO-Kommunikationsanschluss
Signalbezeichnung
SA
SB
SG
FG
Geeigneter Draht für Steckverbinder am Kabelende
Anforderung
Querschnitt
Abzugslänge
38
MC1.5/4-G-3.5 (von Phoenix Contact)
MC1.5/4-ST-3.5 (von Phoenix Contact) = Standardzubehör
Kommunikationsleitung A (+)
Kommunikationsleitung B (–)
Signalmasse
Rahmenmasse
Dieses Signal ist mit dem Gehäuse verbunden.
Litze: AWG28 bis 16 (0,14 bis 1,5 mm
7 mm
Teil 1 Spezifikation
Erläuterung
Integrierter Abschlusswiderstand (220 Ω)
nach RS485
Beschreibung
