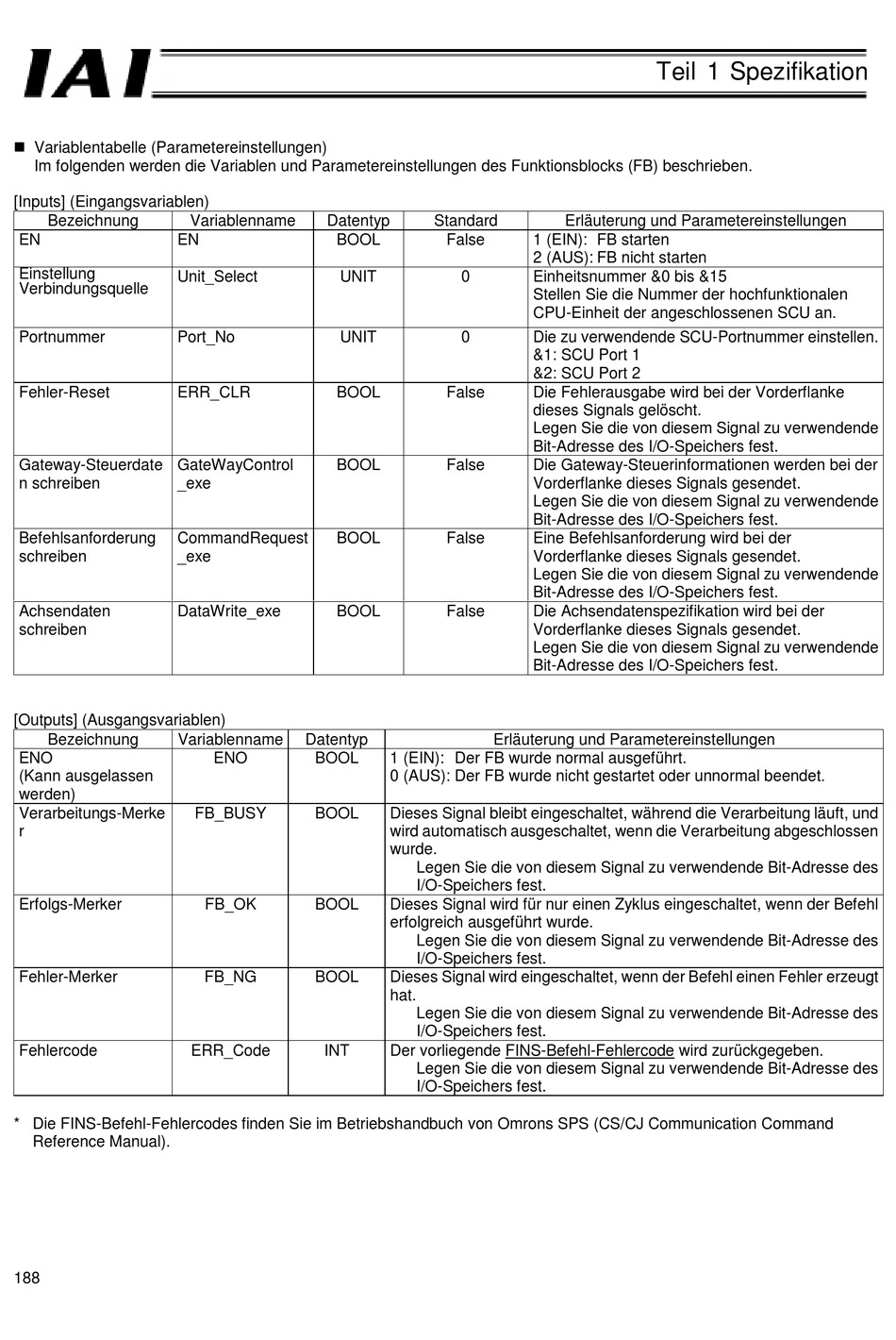

Variablentabelle (Parametereinstellungen)
Im folgenden werden die Variablen und Parametereinstellungen des Funktionsblocks (FB) beschrieben.
[Inputs] (Eingangsvariablen)
Bezeichnung
EN
EN
Einstellung
Unit_Select
Verbindungsquelle
Portnummer
Port_No
Fehler-Reset
ERR_CLR
Gateway-Steuerdate
GateWayControl
n schreiben
_exe
Befehlsanforderung
CommandRequest
schreiben
_exe
Achsendaten
DataWrite_exe
schreiben
[Outputs] (Ausgangsvariablen)
Bezeichnung
Variablenname
ENO
(Kann ausgelassen
werden)
Verarbeitungs-Merke
r
Erfolgs-Merker
Fehler-Merker
Fehlercode
* Die FINS-Befehl-Fehlercodes finden Sie im Betriebshandbuch von Omrons SPS (CS/CJ Communication Command
Reference Manual).
188
Variablenname
Datentyp
BOOL
UNIT
UNIT
BOOL
BOOL
BOOL
BOOL
Datentyp
ENO
BOOL
FB_BUSY
BOOL
FB_OK
BOOL
FB_NG
BOOL
ERR_Code
INT
Standard
False
1 (EIN): FB starten
2 (AUS): FB nicht starten
0
Einheitsnummer &0 bis &15
Stellen Sie die Nummer der hochfunktionalen
CPU-Einheit der angeschlossenen SCU an.
0
Die zu verwendende SCU-Portnummer einstellen.
&1: SCU Port 1
&2: SCU Port 2
False
Die Fehlerausgabe wird bei der Vorderflanke
dieses Signals gelöscht.
Legen Sie die von diesem Signal zu verwendende
Bit-Adresse des I/O-Speichers fest.
False
Die Gateway-Steuerinformationen werden bei der
Vorderflanke dieses Signals gesendet.
Legen Sie die von diesem Signal zu verwendende
Bit-Adresse des I/O-Speichers fest.
False
Eine Befehlsanforderung wird bei der
Vorderflanke dieses Signals gesendet.
Legen Sie die von diesem Signal zu verwendende
Bit-Adresse des I/O-Speichers fest.
False
Die Achsendatenspezifikation wird bei der
Vorderflanke dieses Signals gesendet.
Legen Sie die von diesem Signal zu verwendende
Bit-Adresse des I/O-Speichers fest.
Erläuterung und Parametereinstellungen
1 (EIN): Der FB wurde normal ausgeführt.
0 (AUS): Der FB wurde nicht gestartet oder unnormal beendet.
Dieses Signal bleibt eingeschaltet, während die Verarbeitung läuft, und
wird automatisch ausgeschaltet, wenn die Verarbeitung abgeschlossen
wurde.
Legen Sie die von diesem Signal zu verwendende Bit-Adresse des
I/O-Speichers fest.
Dieses Signal wird für nur einen Zyklus eingeschaltet, wenn der Befehl
erfolgreich ausgeführt wurde.
Legen Sie die von diesem Signal zu verwendende Bit-Adresse des
I/O-Speichers fest.
Dieses Signal wird eingeschaltet, wenn der Befehl einen Fehler erzeugt
hat.
Legen Sie die von diesem Signal zu verwendende Bit-Adresse des
I/O-Speichers fest.
Der vorliegende FINS-Befehl-Fehlercode wird zurückgegeben.
Legen Sie die von diesem Signal zu verwendende Bit-Adresse des
I/O-Speichers fest.
Teil 1 Spezifikation
Erläuterung und Parametereinstellungen
