3.5 Bezeichnung/Funktion der Komponenten und Außenabmessungen
Die vier Ausführungen der GateWayR-Einheit unterscheiden sich nur im Hinblick auf den Feldnetzwerkstecker an der
Oberseite der Einheit.

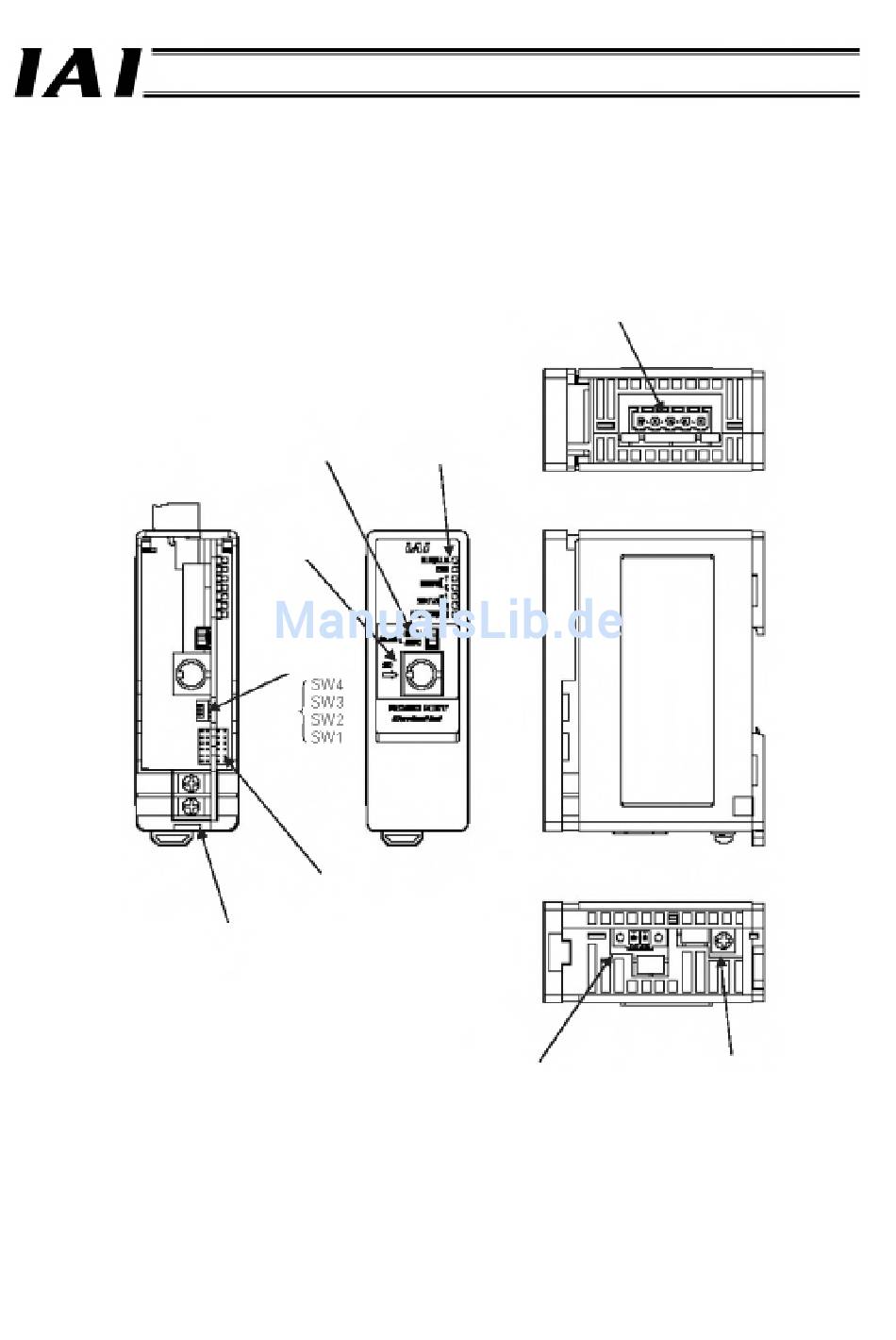

3.5.1 Bezeichnung der Komponenten

(Frontblende offen)
Spannungsversorgungsklemmen
28
Modusschalter LED-Anzeigen
TP-Anschluss
Benutzer-Ein
stellschalter
ROBONET-Kommunikationsanschluss
Feldnetzwerkstecker
(Je nach Netzwerktyp)
EMG-Anschluss
Teil 1 Spezifikation
FG-Anschluss
