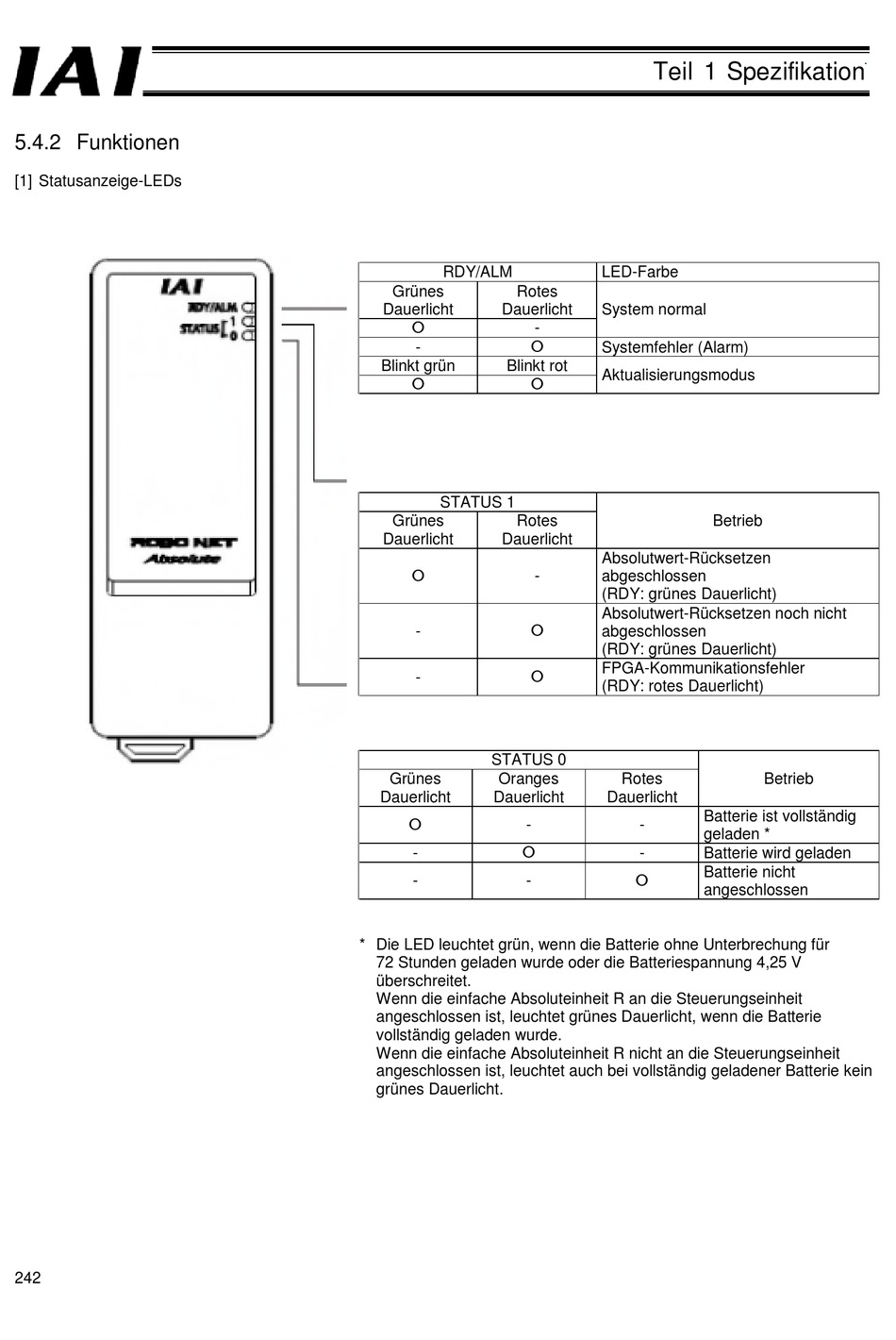

5.4.2 Funktionen
[1] Statusanzeige-LEDs
242
RDY/ALM
Grünes
Rotes
Dauerlicht
Dauerlicht
-
Blinkt grün
Blinkt rot
STATUS 1
Grünes
Rotes
Dauerlicht
Dauerlicht
-
-
STATUS 0
Grünes
Oranges
Dauerlicht
Dauerlicht
-
-
-
-
* Die LED leuchtet grün, wenn die Batterie ohne Unterbrechung für
72 Stunden geladen wurde oder die Batteriespannung 4,25 V
überschreitet.
Wenn die einfache Absoluteinheit R an die Steuerungseinheit
angeschlossen ist, leuchtet grünes Dauerlicht, wenn die Batterie
vollständig geladen wurde.
Wenn die einfache Absoluteinheit R nicht an die Steuerungseinheit
angeschlossen ist, leuchtet auch bei vollständig geladener Batterie kein
grünes Dauerlicht.
Teil 1 Spezifikation
LED-Farbe
System normal
-
Systemfehler (Alarm)
Aktualisierungsmodus
Absolutwert-Rücksetzen
-
abgeschlossen
(RDY: grünes Dauerlicht)
Absolutwert-Rücksetzen noch nicht
abgeschlossen
(RDY: grünes Dauerlicht)
FPGA-Kommunikationsfehler
(RDY: rotes Dauerlicht)
Rotes
Dauerlicht
-
-
Betrieb
Betrieb
Batterie ist vollständig
geladen *
Batterie wird geladen
Batterie nicht
angeschlossen
