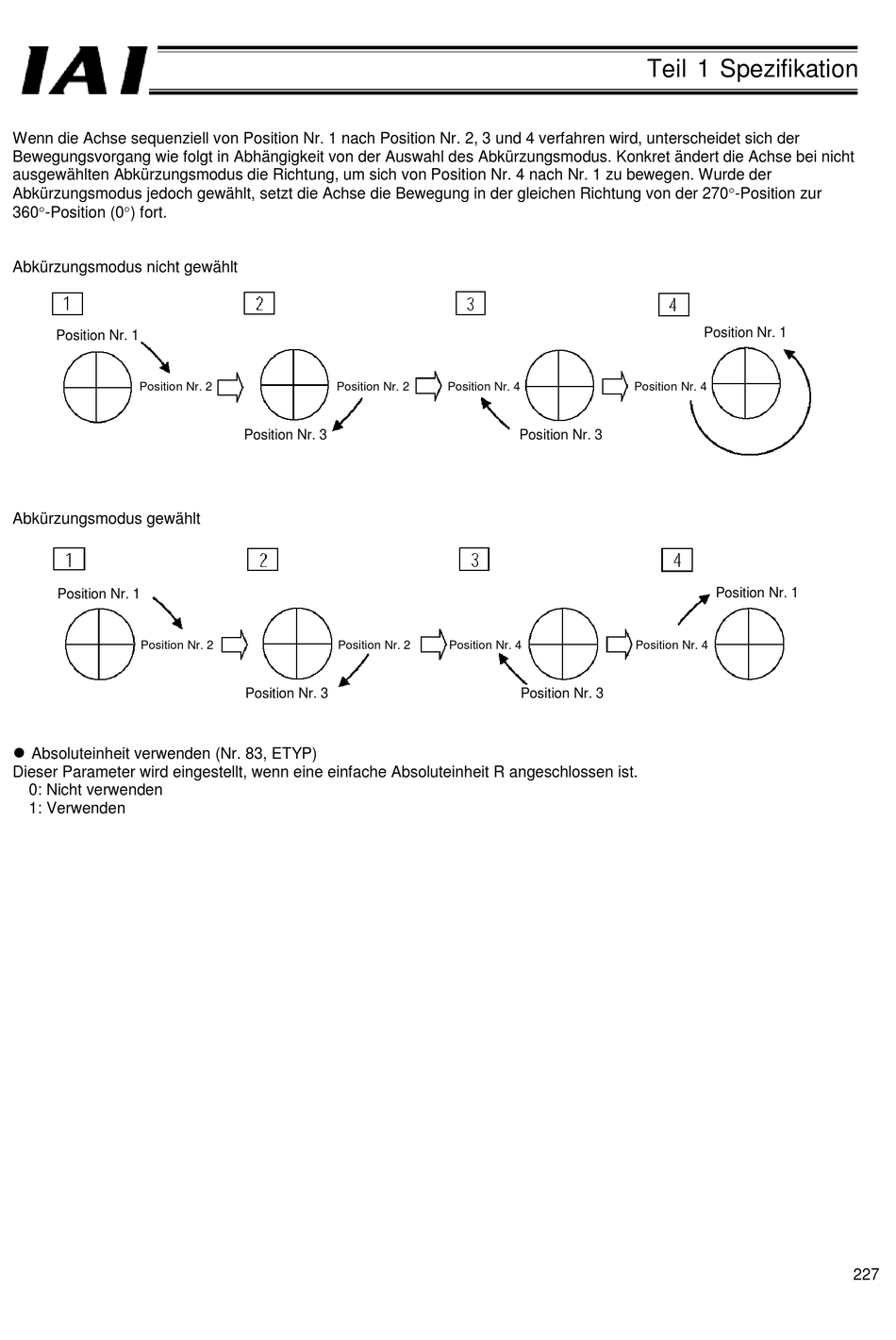

Wenn die Achse sequenziell von Position Nr. 1 nach Position Nr. 2, 3 und 4 verfahren wird, unterscheidet sich der
Bewegungsvorgang wie folgt in Abhängigkeit von der Auswahl des Abkürzungsmodus. Konkret ändert die Achse bei nicht
ausgewählten Abkürzungsmodus die Richtung, um sich von Position Nr. 4 nach Nr. 1 zu bewegen. Wurde der
Abkürzungsmodus jedoch gewählt, setzt die Achse die Bewegung in der gleichen Richtung von der 270°-Position zur
360°-Position (0°) fort.
Abkürzungsmodus nicht gewählt
Position Nr. 1
Position Nr. 2
Abkürzungsmodus gewählt
Position Nr. 1
Position Nr. 2
Absoluteinheit verwenden (Nr. 83, ETYP)
Dieser Parameter wird eingestellt, wenn eine einfache Absoluteinheit R angeschlossen ist.
0: Nicht verwenden
1: Verwenden
Position Nr. 2
Position Nr. 3
Position Nr. 2
Position Nr. 3
Position Nr. 4
Position Nr. 3
Position Nr. 4
Position Nr. 3
Teil 1 Spezifikation
Position Nr. 1
Position Nr. 4
Position Nr. 1
Position Nr. 4
227
