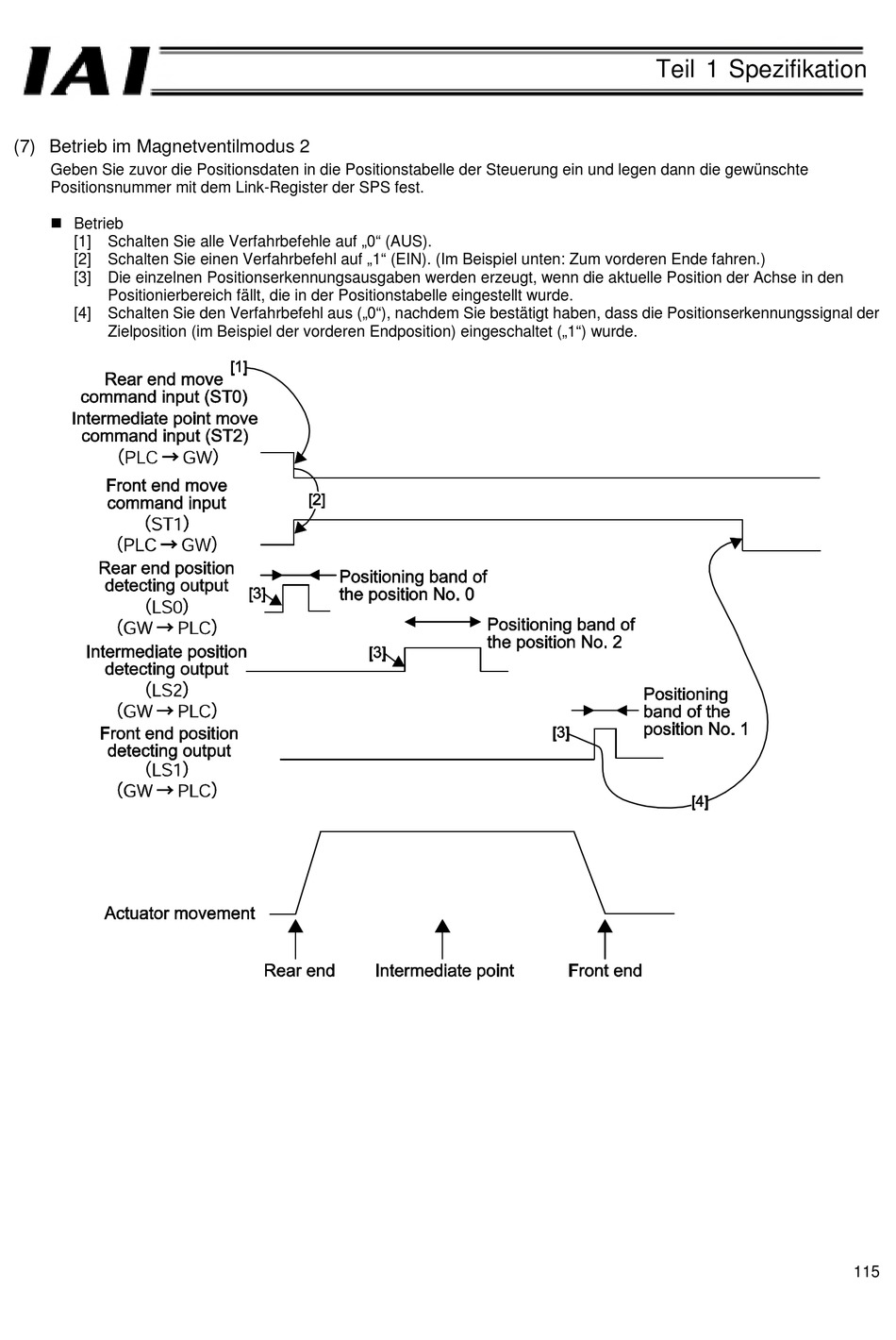

(7) Betrieb im Magnetventilmodus 2
Geben Sie zuvor die Positionsdaten in die Positionstabelle der Steuerung ein und legen dann die gewünschte
Positionsnummer mit dem Link-Register der SPS fest.
Betrieb
[1]
Schalten Sie alle Verfahrbefehle auf „0" (AUS).
[2]
Schalten Sie einen Verfahrbefehl auf „1" (EIN). (Im Beispiel unten: Zum vorderen Ende fahren.)
[3]
Die einzelnen Positionserkennungsausgaben werden erzeugt, wenn die aktuelle Position der Achse in den
Positionierbereich fällt, die in der Positionstabelle eingestellt wurde.
[4]
Schalten Sie den Verfahrbefehl aus („0"), nachdem Sie bestätigt haben, dass die Positionserkennungssignal der
Zielposition (im Beispiel der vorderen Endposition) eingeschaltet („1") wurde.
Teil 1 Spezifikation
115
