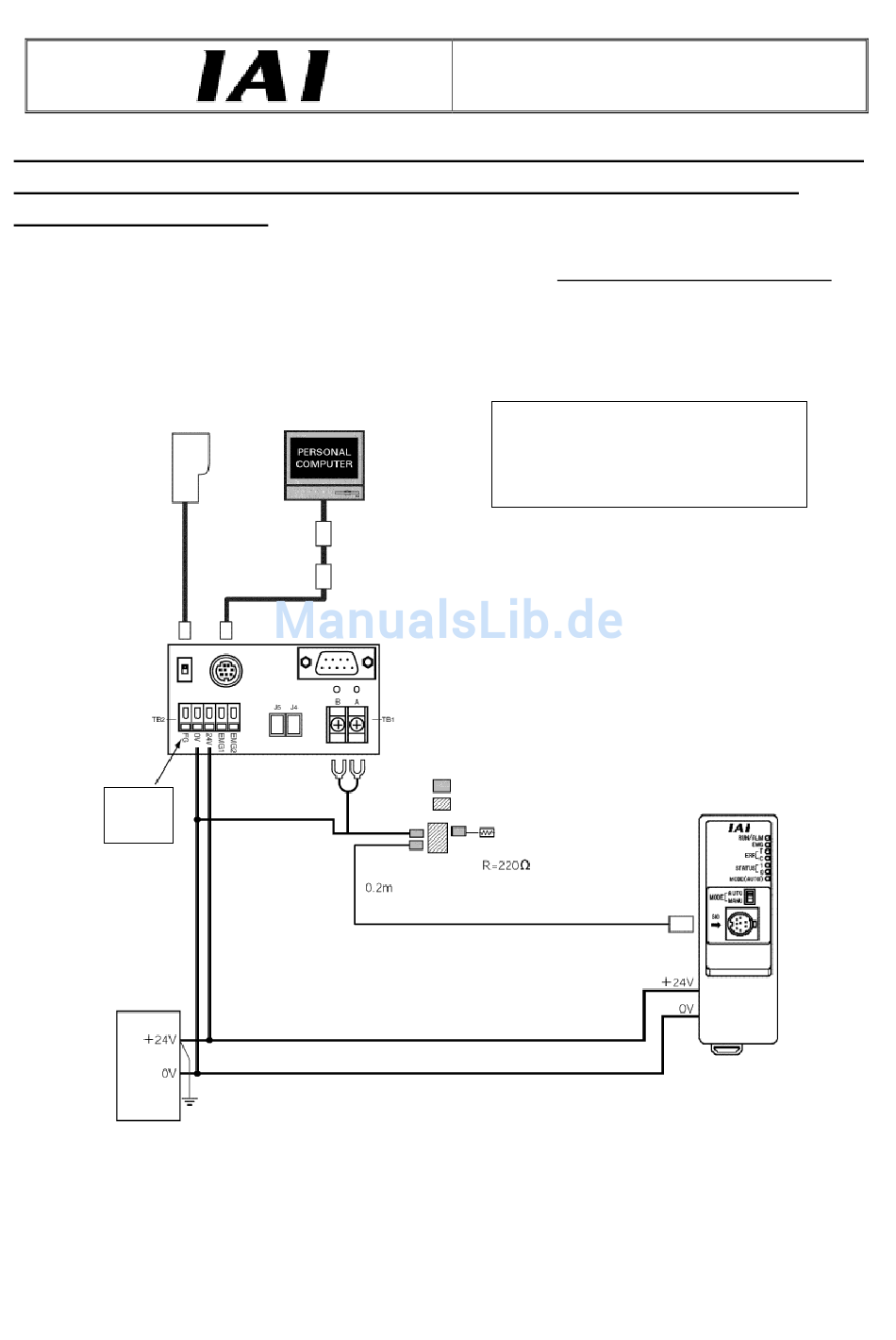

Hinweise zum Anschluss von PC und Handprogrammiergerät an ein
ROBONET-System, dessen Spannungsversorgungseinheit am
Plus-Pol geerdet ist
Wenn der Plus-Pol der 24-V-Spannungsversorgungseinheit des ROBONET-Systems geerdet ist, verwenden Sie zum
Anschluss eines Handprogrammiergeräts oder PCs an die GateWayR-Einheit einen SIO-Konverter, wie unten gezeigt.
In diesem Fall FG des SIO-Konverters nicht anschließen.
Handprogrammierger
FG nicht
anschließe
n.
24-V-Spannungsve
rsorgung
PC usw.
ät
RS232-Anschluss
<Modell: RCM-101-MW>
USB-Anschluss
<Modell: RCM-101-USB>
* Kabel im Lieferumfang der PC-Software.
Steuerungsverbindungskab
el
Modell: CB-RCB-CTL002
FG des PCs nicht mit Erde verbinden. Wenn
FG über einen anderen COM-Anschluss mit
Erde verbunden werden könnte, trennen Sie
das Kommunikationskabel vom
entsprechenden COM-Anschluss.
PC Software
SIO-Konverter (optional)
(mit integriertem
Abschlusswiderstand)
Modell: RCB-TU-SIO-A (B)
Das Steuerungsverbindungskabel wird
*
mit einem e-CON-Stecker, einem
Verteiler und einem
Abschlusswiderstand geliefert.
e-CON-Stecker (3-1473562-4 von AMP)
Verteiler (5-1473574-4 von AMP)
Abschlusswiderstan
d
VORSICHT
GateWay
R-Einheit
