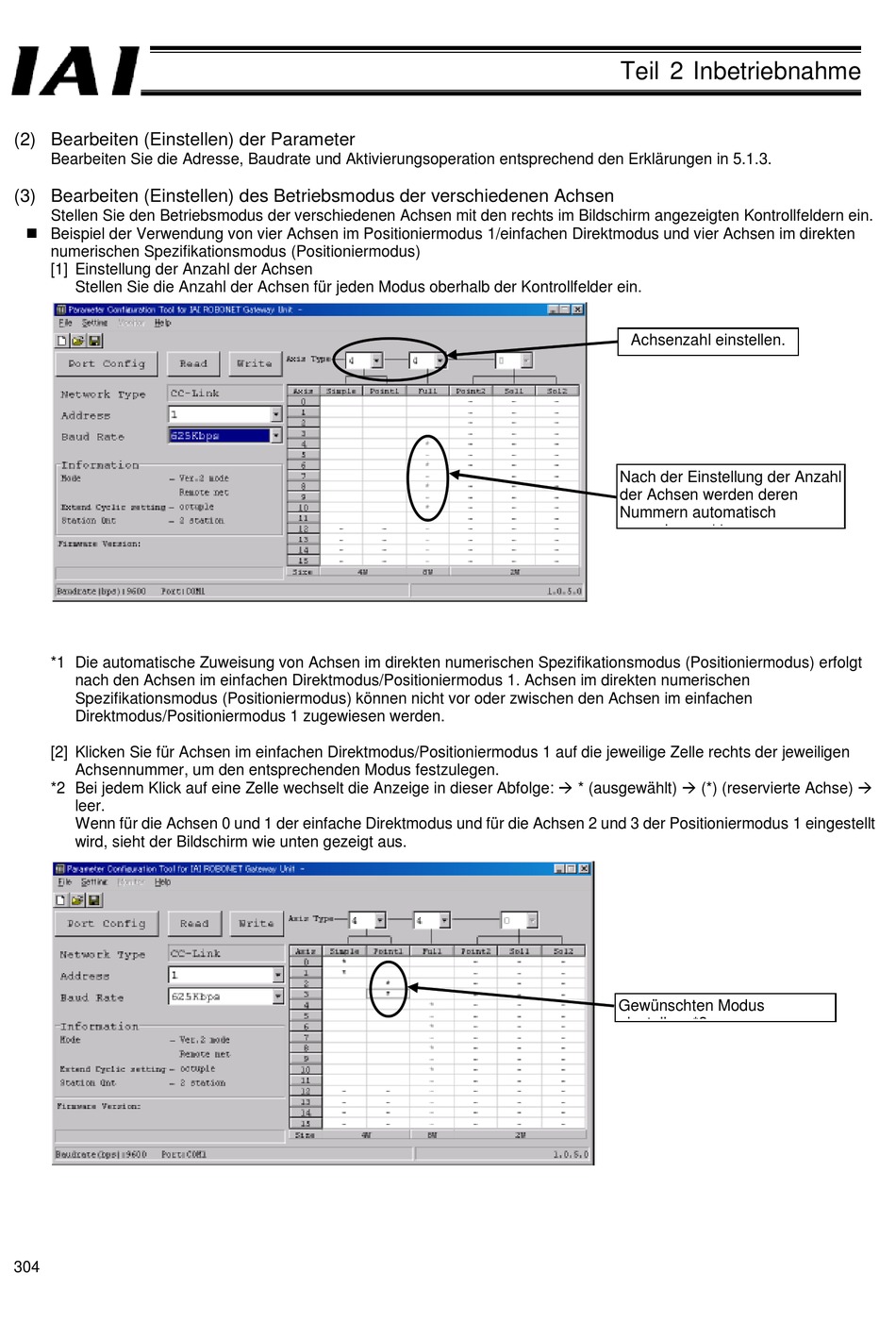

(2) Bearbeiten (Einstellen) der Parameter
Bearbeiten Sie die Adresse, Baudrate und Aktivierungsoperation entsprechend den Erklärungen in 5.1.3.
(3) Bearbeiten (Einstellen) des Betriebsmodus der verschiedenen Achsen
Stellen Sie den Betriebsmodus der verschiedenen Achsen mit den rechts im Bildschirm angezeigten Kontrollfeldern ein.
Beispiel der Verwendung von vier Achsen im Positioniermodus 1/einfachen Direktmodus und vier Achsen im direkten
numerischen Spezifikationsmodus (Positioniermodus)
[1] Einstellung der Anzahl der Achsen
Stellen Sie die Anzahl der Achsen für jeden Modus oberhalb der Kontrollfelder ein.
*1 Die automatische Zuweisung von Achsen im direkten numerischen Spezifikationsmodus (Positioniermodus) erfolgt
nach den Achsen im einfachen Direktmodus/Positioniermodus 1. Achsen im direkten numerischen
Spezifikationsmodus (Positioniermodus) können nicht vor oder zwischen den Achsen im einfachen
Direktmodus/Positioniermodus 1 zugewiesen werden.
[2] Klicken Sie für Achsen im einfachen Direktmodus/Positioniermodus 1 auf die jeweilige Zelle rechts der jeweiligen
Achsennummer, um den entsprechenden Modus festzulegen.
*2 Bei jedem Klick auf eine Zelle wechselt die Anzeige in dieser Abfolge: * (ausgewählt) (*) (reservierte Achse)
leer.
Wenn für die Achsen 0 und 1 der einfache Direktmodus und für die Achsen 2 und 3 der Positioniermodus 1 eingestellt
wird, sieht der Bildschirm wie unten gezeigt aus.
304
Teil 2 Inbetriebnahme
Achsenzahl einstellen.
Nach der Einstellung der Anzahl
der Achsen werden deren
Nummern automatisch
zugewiesen. *1
Gewünschten Modus
einstellen. *2
