(2)

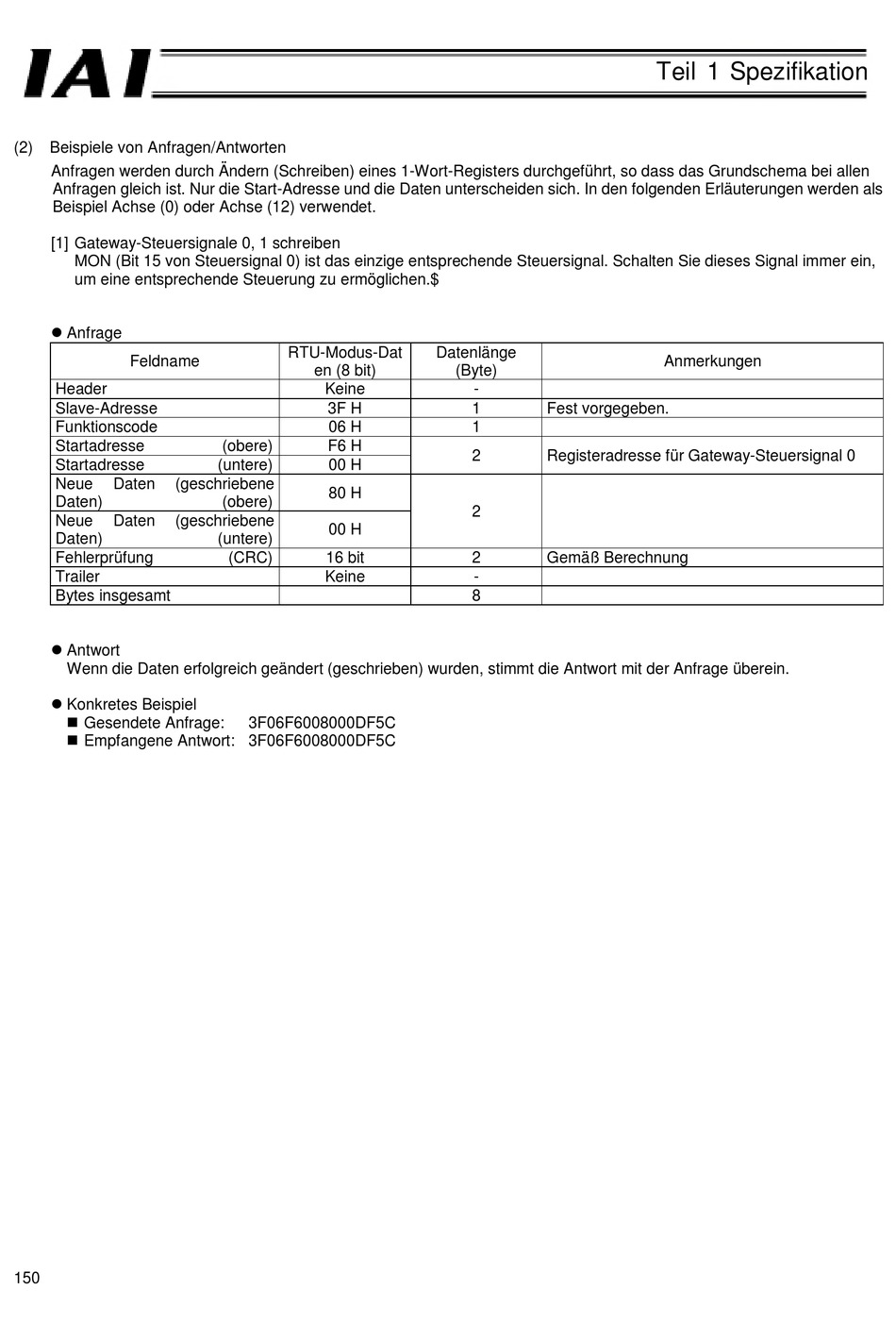

Beispiele von Anfragen/Antworten
Anfragen werden durch Ändern (Schreiben) eines 1-Wort-Registers durchgeführt, so dass das Grundschema bei allen
Anfragen gleich ist. Nur die Start-Adresse und die Daten unterscheiden sich. In den folgenden Erläuterungen werden als
Beispiel Achse (0) oder Achse (12) verwendet.
[1] Gateway-Steuersignale 0, 1 schreiben
MON (Bit 15 von Steuersignal 0) ist das einzige entsprechende Steuersignal. Schalten Sie dieses Signal immer ein,
um eine entsprechende Steuerung zu ermöglichen.$
Anfrage
Feldname
Header
Slave-Adresse
Funktionscode
Startadresse
Startadresse
Neue
Daten
(geschriebene
Daten)
Neue
Daten
(geschriebene
Daten)
Fehlerprüfung
Trailer
Bytes insgesamt
Antwort
Wenn die Daten erfolgreich geändert (geschrieben) wurden, stimmt die Antwort mit der Anfrage überein.
Konkretes Beispiel
Gesendete Anfrage:
Empfangene Antwort: 3F06F6008000DF5C
150
RTU-Modus-Dat
en (8 bit)
Keine
3F H
06 H
(obere)
F6 H
(untere)
00 H
80 H
(obere)
00 H
(untere)
(CRC)
16 bit
Keine
3F06F6008000DF5C
Datenlänge
(Byte)
-
1
Fest vorgegeben.
1
2
Registeradresse für Gateway-Steuersignal 0
2
2
Gemäß Berechnung
-
8
Teil 1 Spezifikation
Anmerkungen
