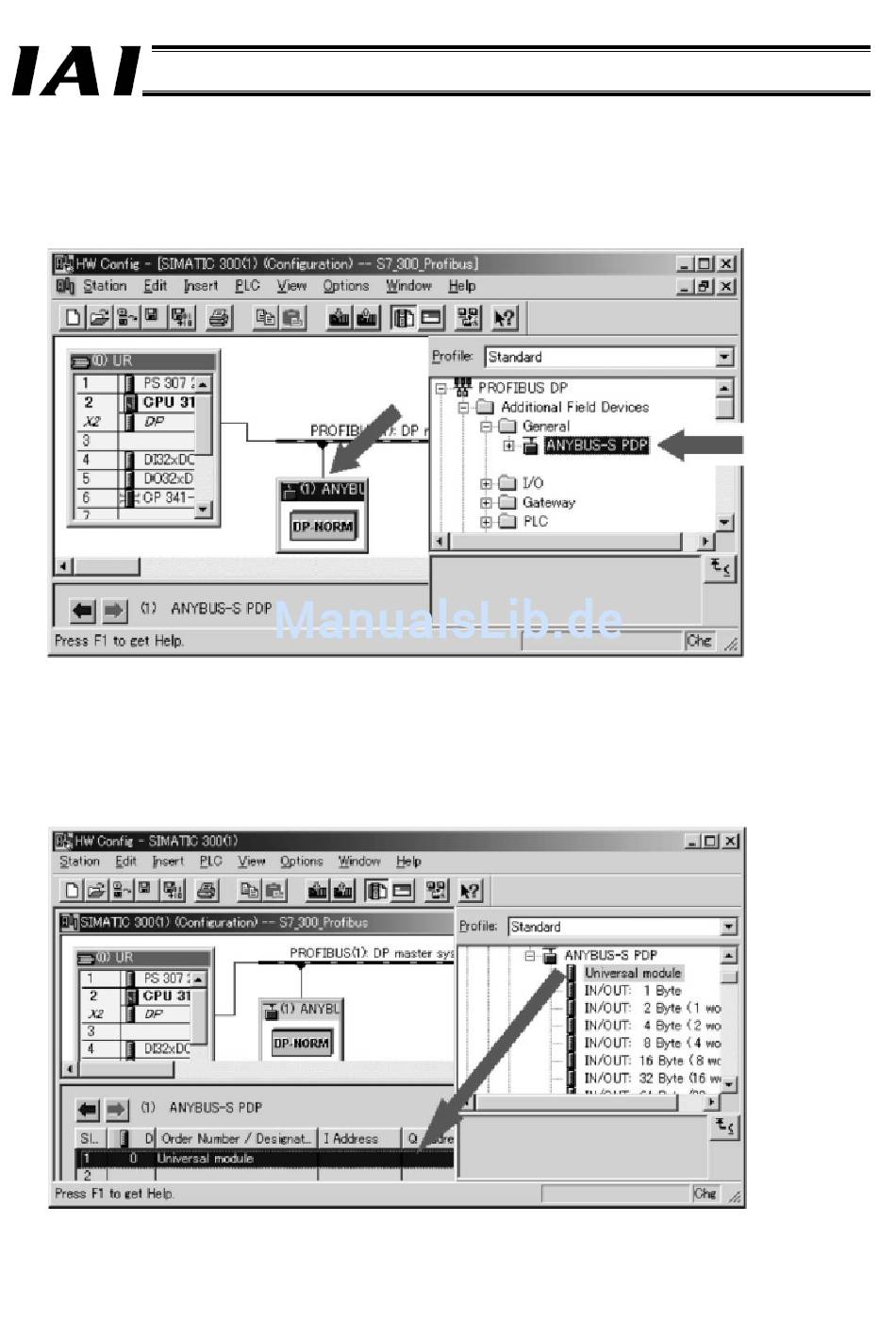

(3) Einfügen des Gateway-Racks in das Netzwerk
Fügen Sie das Rack-Modul ein, indem Sie „ANYBUS-S PDP" aus der Katalog-Ansicht auf das Master-System ziehen, wie
unten gezeigt.
Die Adresse wird automatisch eingestellt. Sie können die Adresse bei Bedarf über das Eigenschafts-Dialogfeld ändern.
Die Adresse des Gateway-Racks muss der Einstellung des Adressschalters des Gateways entsprechen.
(4) Einstellen der I/O-Zuweisungen – Einfügen des Universalmoduls
Fügen Sie das Universalmodul in das im vorherigen Schritt beschriebene Rack ein, wie unten gezeigt. Da das
Universalmodul nur bis zu 64 Eingangs- und 64 Ausgangs-Bytes bereitstellt, muss ein weiteres Universalmodul eingefügt
werden, falls 10 oder mehr Achsen verwendet werden.
342
<Einfügen des Racks in das Netzwerk>
<Einfügen des Universalmoduls in das Rack>
Teil 2 Inbetriebnahme
