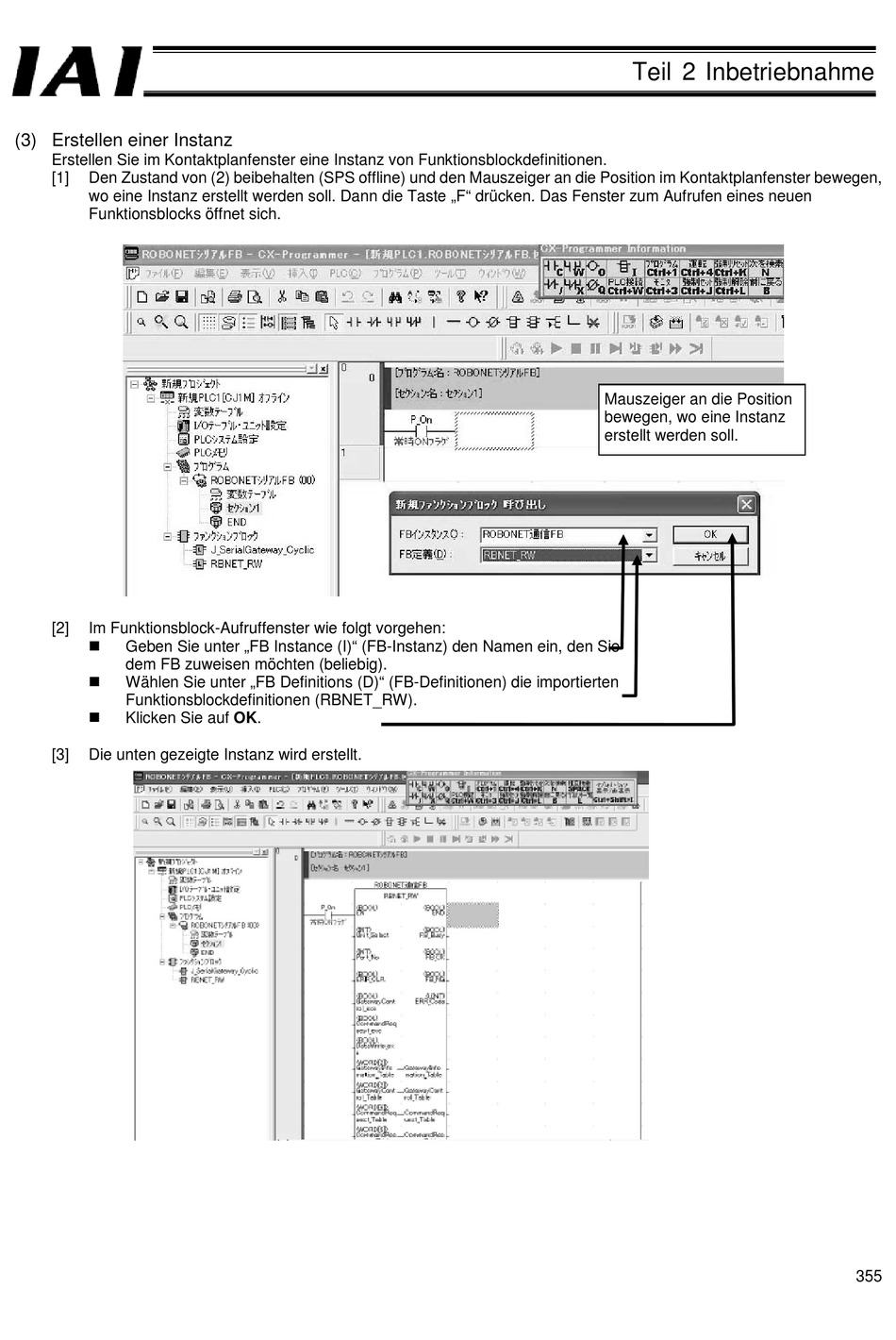

(3) Erstellen einer Instanz

Erstellen Sie im Kontaktplanfenster eine Instanz von Funktionsblockdefinitionen.
[1] Den Zustand von (2) beibehalten (SPS offline) und den Mauszeiger an die Position im Kontaktplanfenster bewegen,
wo eine Instanz erstellt werden soll. Dann die Taste „F" drücken. Das Fenster zum Aufrufen eines neuen
Funktionsblocks öffnet sich.
[2] Im Funktionsblock-Aufruffenster wie folgt vorgehen:

Geben Sie unter „FB Instance (I)" (FB-Instanz) den Namen ein, den Sie
dem FB zuweisen möchten (beliebig).

Wählen Sie unter „FB Definitions (D)" (FB-Definitionen) die importierten
Funktionsblockdefinitionen (RBNET_RW).

Klicken Sie auf OK.
[3] Die unten gezeigte Instanz wird erstellt.
Teil 2 Inbetriebnahme
Mauszeiger an die Position
bewegen, wo eine Instanz
erstellt werden soll.
