2.5

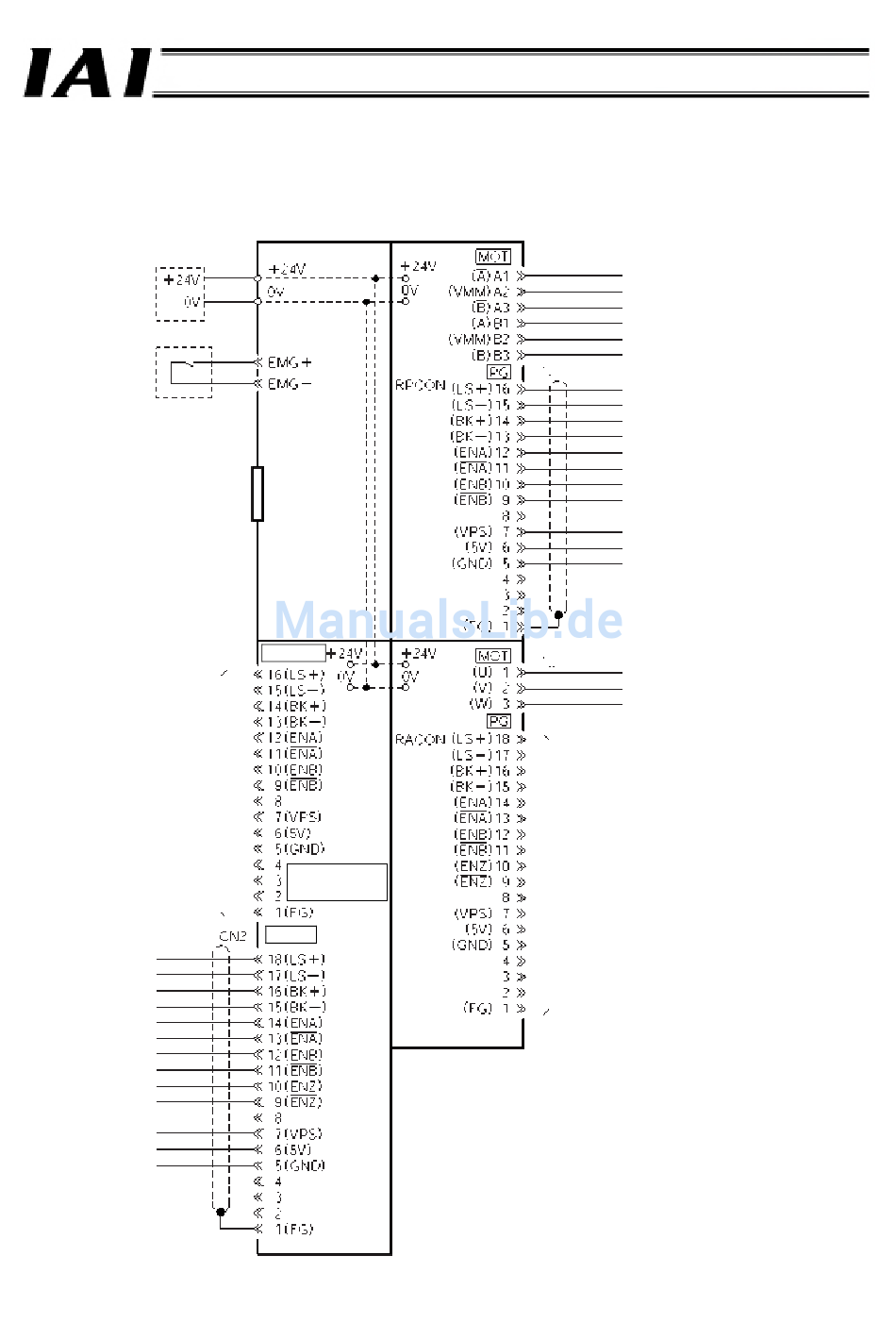

Anschlussdiagramm
Die Abbildung unten stellt ein Anschlussdiagramm eines ROBONET-Systems mit an eine einfache Absoluteinheit R
angeschlossener RPCON- und RACON-Einheit dar.
24-V-Spannungsve
rsorgung
Not-Aus-Schaltung
RPCON
Geberkabelanschlus
s
RACON
Geberkabel
(CB-ACS-PA***)
GateWayR-Einhe
it
Anschlussblock
Feldnetzwerkst
ecker
PG (weiß)
Einfache
Absoluteinheit
R
PG (rot)
Teil 1 Spezifikation
Motorkabel (CB-RCP2-MA***)
RPCON-Geberkabel (CB-RCP2-PA***)
Motorkabel (CB-ACS-MA***)
RACON Geberkabelanschluss
(Einfache Absoluteinheit R nicht
angeschlossen)
19
