(3) PROFIBUS-DP

Näheres zu PROFIBUS-DP können Sie dem Betriebshandbuch der Master-Einheit (SPS) und der Website der Japanese

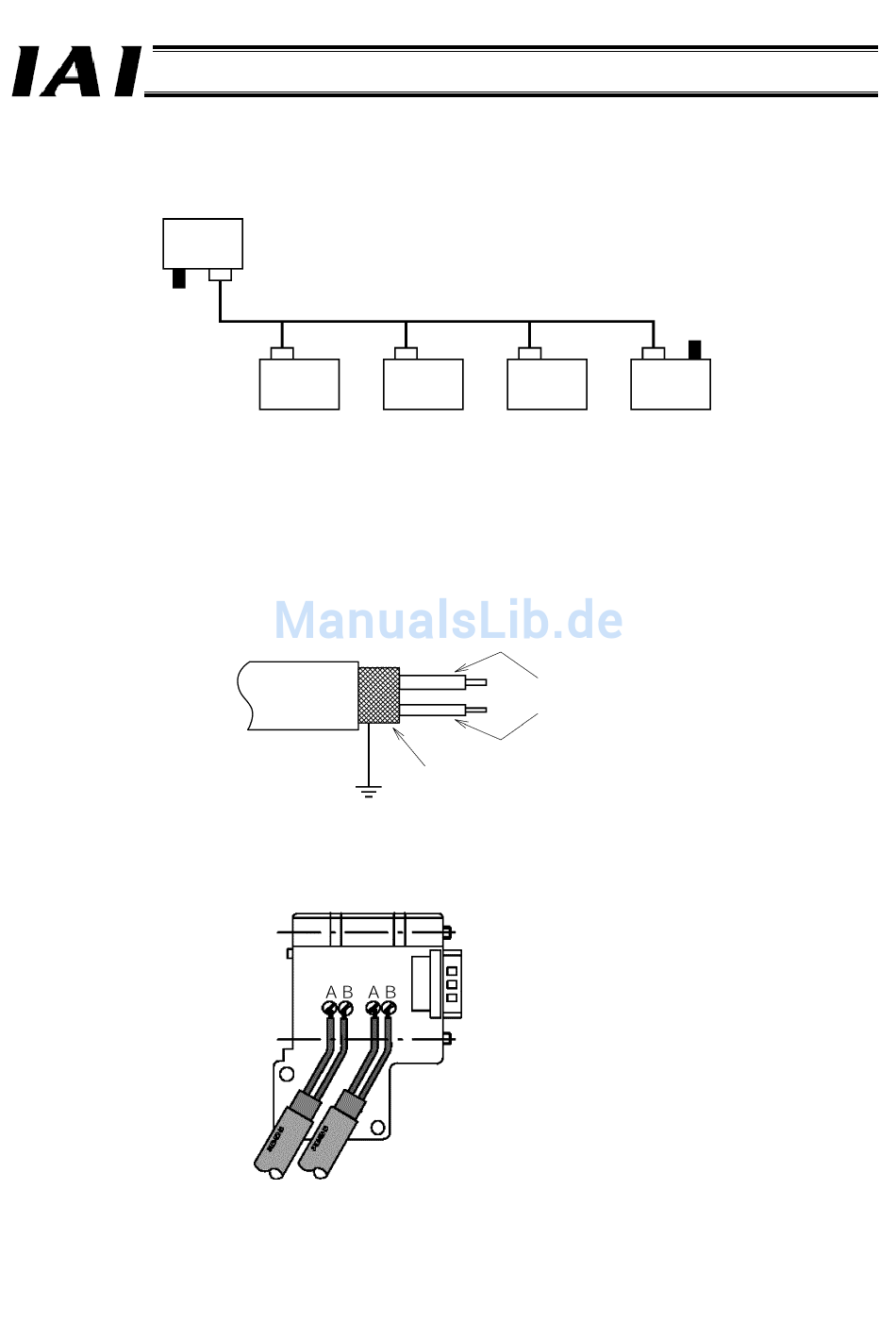

Profibus Organisation entnehmen. Im Folgenden finden Sie wichtige Hinweise zur Netzwerkverkabelung. Ein Beispiel eines
Netzwerks wird unten gezeigt.
Master
Abschlusswiders
tand
[1] Mit einem Netzwerk verbundene Geräte, denen eine Adresse zugewiesen wurde, werden „Knoten" (node) genannt. Bei
einem Knoten kann es sich um den Master oder einen Slave handeln. In einem Segment können bis zu 32 Knoten
angeschlossen werden.
[2] Es wird empfohlen, den Master an einem Ende des Netzwerks anzuschließen. Normalerweise hat der Master die
Knotenadresse 2, während den Slaves die Adressen 3 bis 32 zugewiesen werden.
Die Knotenadresse 0 ist für ein Überwachungs- oder Diagnosegerät reserviert und Adresse 1 für ein
Überwachungsgerät.
[3] An beiden Enden jedes Segments des Netzwerks muss ein Abschlusswiderstand angebracht werden.
Verwenden Sie als PROFIBUS-Kabel ein PROFIBUS-DP-Kabel des Typs A gemäß der Norm EN 50170. Bei diesem Kabel
handelt es sich um ein geschirmtes, verdrilltes Zweidrahtkabel.
[5] Als Netzwerkstecker werden D-Sub-Stecker mit 9 Pins gemäß EN 50170 verwendet.
Als Netzwerk-Bus-Anschluss sind Schraubklemmen wie die unten abgebildeten und Schnellanschlüsse verfügbar, wo
die Kabel in vorgesehene Löcher gesteckt werden.
(Knotenadresse 2)
Slave
Slave
(Knotenadresse 3) (Knotenadresse 4) (Knotenadresse 5) (Knotenadresse 6)
Kabel
Slave
Rot
Grün
Abschir
mung
Wenn ein Anschluss mit Abschlusswiderstand
verwendet wird, schalten Sie nur den
Abschlusswiderstand-Schalter für den Slave am
Ende ein und die Schalter für alle anderen Slaves
aus.
Teil 2 Inbetriebnahme
Abschlusswiders
tand
Slave
Leitung B (positive Seite)
Leitung B (negative Seite)
285
