2.2.9 Anschließen eines Handprogrammiergeräts bei geerdetem Plus-Pol der
24-V-Spannungsversorgung

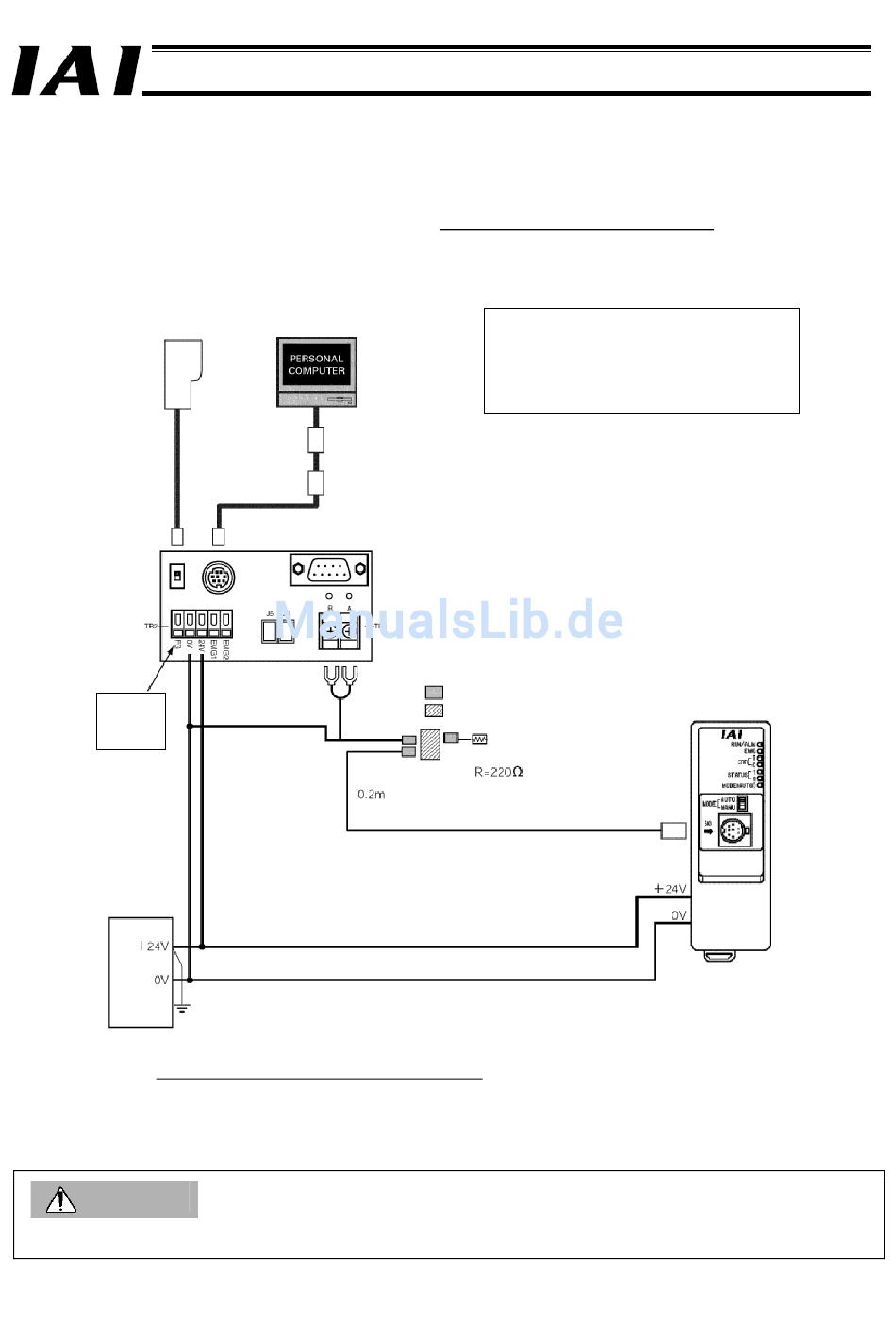

Wenn der Plus-Pol (+24 V) der 24-V-Spannungsversorgungseinheit geerdet ist, verwenden Sie zum Anschluss eines
Handprogrammiergeräts oder PCs an die GateWayR-Einheit einen SIO-Konverter, wie unten gezeigt. In diesem Fall FG des
SIO-Konverters nicht anschließen.
Handprogrammierger
ät
FG nicht
anschließe
n.
24-V-Spannungsve
rsorgung
Bei ROBONET wird in der Regel der Minus-Pol (d. h. die 0-V-Seite) der 24-V-Spannungsversorgung geerdet.
Da bei den meisten Handprogrammiergeräten und PCs die Signalmasse und FG (Rahmenmasse) intern kurzgeschlossen
sind, würde durch die Erdung der 24-V-Spannungsversorgungseinheit am Plus-Pol (+24-V-Seite) ein Kurzschluss
herbeigeführt, wenn ein Handprogrammiergerät oder PC an die GateWayR-Einheit angeschlossen wird. Dies würde zur
Beschädigung des Handprogrammiergeräts oder PCs führen.
Vorsicht
Den FG-Anschluss des SIO-Konverters nicht anschließen.
288
PC usw.
PC Software
RS232-Anschluss
<Modell: RCM-101-MW>
USB-Anschluss
<Modell: RCM-101-USB>
* Kabel im Lieferumfang der PC-Software.
SIO-Konverter (optional)
(mit integriertem
Abschlusswiderstand)
Modell: RCB-TU-SIO-A (B)
Das Steuerungsverbindungskabel wird
*
mit einem e-CON-Stecker, einem
Verteiler und einem
Abschlusswiderstand geliefert.
e-CON-Stecker (3-1473562-4 von AMP)
Verteiler (5-1473574-4 von AMP)
Steuerungsverbindungskab
el
Modell: CB-RCB-CTL002
Teil 2 Inbetriebnahme
FG des PCs nicht mit Erde verbinden. Wenn
FG über einen anderen COM-Anschluss mit
Erde verbunden werden könnte, trennen Sie
das Kommunikationskabel vom
entsprechenden COM-Anschluss.
Abschlusswiderstan
d
GateWay
R-Einheit
