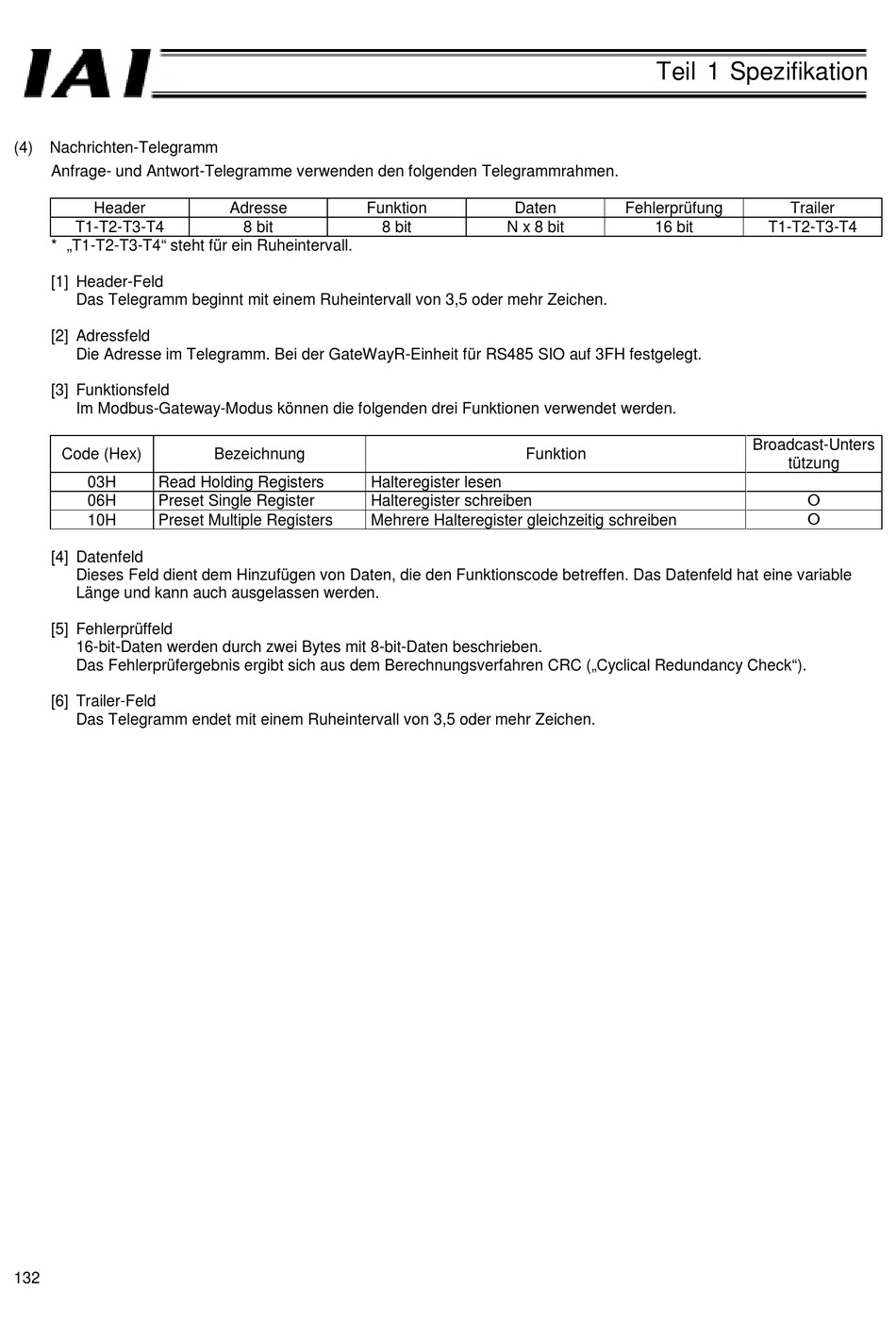

(4)
Nachrichten-Telegramm
Anfrage- und Antwort-Telegramme verwenden den folgenden Telegrammrahmen.
Header
T1-T2-T3-T4
* „T1-T2-T3-T4" steht für ein Ruheintervall.
[1] Header-Feld
Das Telegramm beginnt mit einem Ruheintervall von 3,5 oder mehr Zeichen.
[2] Adressfeld
Die Adresse im Telegramm. Bei der GateWayR-Einheit für RS485 SIO auf 3FH festgelegt.
[3] Funktionsfeld
Im Modbus-Gateway-Modus können die folgenden drei Funktionen verwendet werden.
Code (Hex)
03H
Read Holding Registers
06H
Preset Single Register
10H
Preset Multiple Registers
[4] Datenfeld
Dieses Feld dient dem Hinzufügen von Daten, die den Funktionscode betreffen. Das Datenfeld hat eine variable
Länge und kann auch ausgelassen werden.
[5] Fehlerprüffeld
16-bit-Daten werden durch zwei Bytes mit 8-bit-Daten beschrieben.
Das Fehlerprüfergebnis ergibt sich aus dem Berechnungsverfahren CRC („Cyclical Redundancy Check").
[6] Trailer-Feld
Das Telegramm endet mit einem Ruheintervall von 3,5 oder mehr Zeichen.
132
Adresse
Funktion
8 bit
8 bit
Bezeichnung
Halteregister lesen
Halteregister schreiben
Mehrere Halteregister gleichzeitig schreiben
Teil 1 Spezifikation
Daten
Fehlerprüfung
N x 8 bit
16 bit
Funktion
Trailer
T1-T2-T3-T4
Broadcast-Unters
tützung
