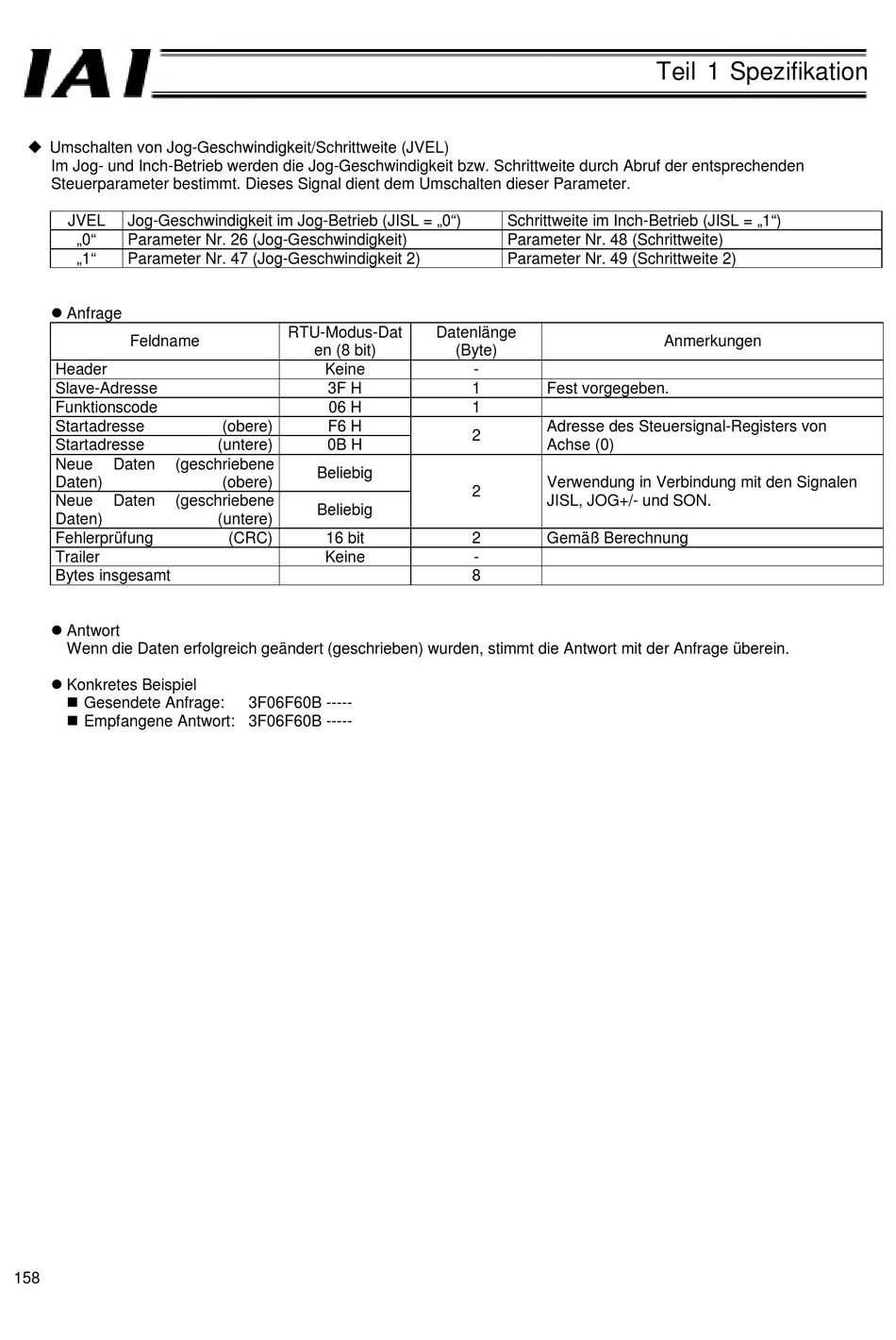

Umschalten von Jog-Geschwindigkeit/Schrittweite (JVEL)
Im Jog- und Inch-Betrieb werden die Jog-Geschwindigkeit bzw. Schrittweite durch Abruf der entsprechenden
Steuerparameter bestimmt. Dieses Signal dient dem Umschalten dieser Parameter.
JVEL
Jog-Geschwindigkeit im Jog-Betrieb (JISL = „0")
„0"
Parameter Nr. 26 (Jog-Geschwindigkeit)
„1"
Parameter Nr. 47 (Jog-Geschwindigkeit 2)
Anfrage
Feldname
Header
Slave-Adresse
Funktionscode
Startadresse
Startadresse
Neue
Daten
(geschriebene
Daten)
Neue
Daten
(geschriebene
Daten)
Fehlerprüfung
Trailer
Bytes insgesamt
Antwort
Wenn die Daten erfolgreich geändert (geschrieben) wurden, stimmt die Antwort mit der Anfrage überein.
Konkretes Beispiel
Gesendete Anfrage:
Empfangene Antwort: 3F06F60B -----
158
RTU-Modus-Dat
en (8 bit)
Keine
3F H
06 H
(obere)
F6 H
(untere)
0B H
Beliebig
(obere)
Beliebig
(untere)
(CRC)
16 bit
Keine
3F06F60B -----
Schrittweite im Inch-Betrieb (JISL = „1")
Parameter Nr. 48 (Schrittweite)
Parameter Nr. 49 (Schrittweite 2)
Datenlänge
(Byte)
-
1
Fest vorgegeben.
1
Adresse des Steuersignal-Registers von
2
Achse (0)
Verwendung in Verbindung mit den Signalen
2
JISL, JOG+/- und SON.
2
Gemäß Berechnung
-
8
Teil 1 Spezifikation
Anmerkungen
