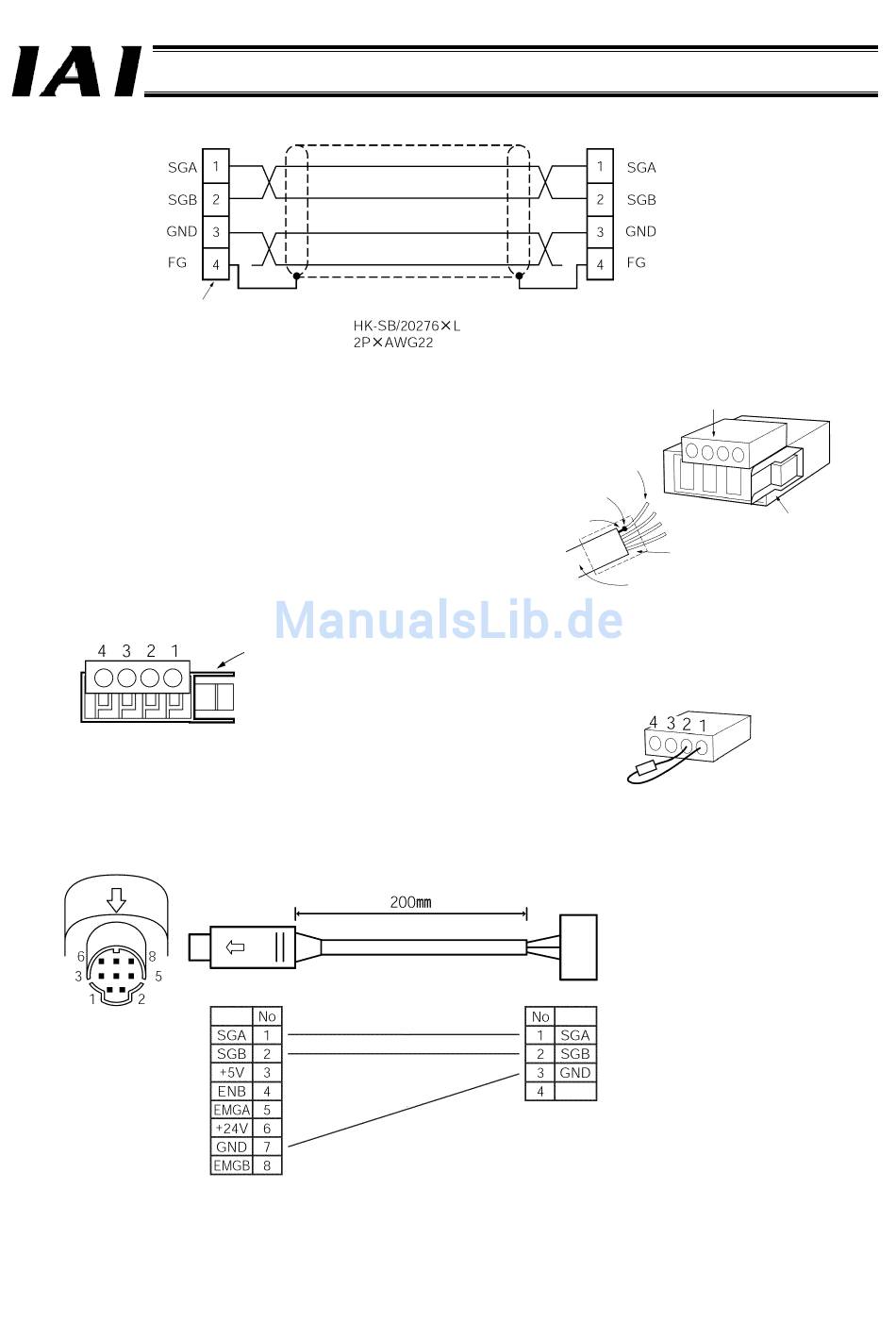

<Anfertigung des Verteiler-Verbindungskabels>
e-CON-Steckverbinder
[1] Ziehen Sie 15 bis 20 mm der Isolierung des doppelt
geschirmten paarweise verdrillten Kabels ab.
[2] Trennen Sie die geschirmten Drähte und verlöten sie mit
Vinyldrähten (AWG22 oder gleichwertig).
[3] Führen Sie das Kabel durch einen Kabelschutzschlauch.
[4] Führen Sie die vier Drähte in die Kabellöcher des
Steckverbinders, ohne die Isolierung der Drähte
abzuziehen. (SDA, SDB, GND, FG)
[5] Wenn das Kabel eingesteckt ist, pressen Sie die
Aufpressbuchse von oben fest.
[6] Schrumpfen Sie den Kabelschutzschlauch durch
Erwärmen auf.
Pin-Nummern des e-CON-Steckverbinders
An jedem Ende der Hauptkommunikationsleitung (zwischen Nr. 1 und 2 am
e-CON-Steckverbinder) muss ein Abschlusswiderstand (220Ω, 1/4 W)
angebracht werden.
<Steuerungsverbindungskabel> (CB-RCB-CTL002)
Dieses Kabel ist als Zubehör für jede Steuerung erhältlich und muss separat erworben werden.
Die folgenden Teile sind im
Lieferumfang.
[1] 4-Wege-Verteiler
[2] e-CON-Steckverbinder
[3] Abschlusswiderstand
Doppelt geschirmtes, paarweise verdrilltes Kabel
Empfehlung: Taiyo Electric Wire & Cable
Verriegelung
Steuerungsende
Mini-DIN-Stecker
Signal
Modell: 5-1473574-4
4-1473562-4
Außendurchmesser des Kabels
220 Ω
1/4 W
Geschirmter
Draht
gelb
orange
blau
Teil 2 Inbetriebnahme
e-CON-Steckverbinder
(4-1473562-4 von AMP: Grün)
e-CON-Steckverbinder
Pressgeschweißt
Vinyldraht
(AWG22)
Gelötet
Kabelschlauch
Doppelt geschirmtes,
paarweise verdrilltes Kabel
e-CON-Steckverbinder
3-1473562-4
(Gehäusefarbe: Orange)
Signal
AMP
Hersteller:
AMP
Hersteller:
1,35 bis 1,6 mm
Mit e-CON-Steckverbinder
Verriegelung
Menge:
1
Menge:
1
Menge:
1
277
