Nr.
Bezeichnung
Anschluss für vorgeschaltete
[4]
Geräte
Anschluss für nachgeschaltete
Geräte
[5]
FG-Klemme
[6]

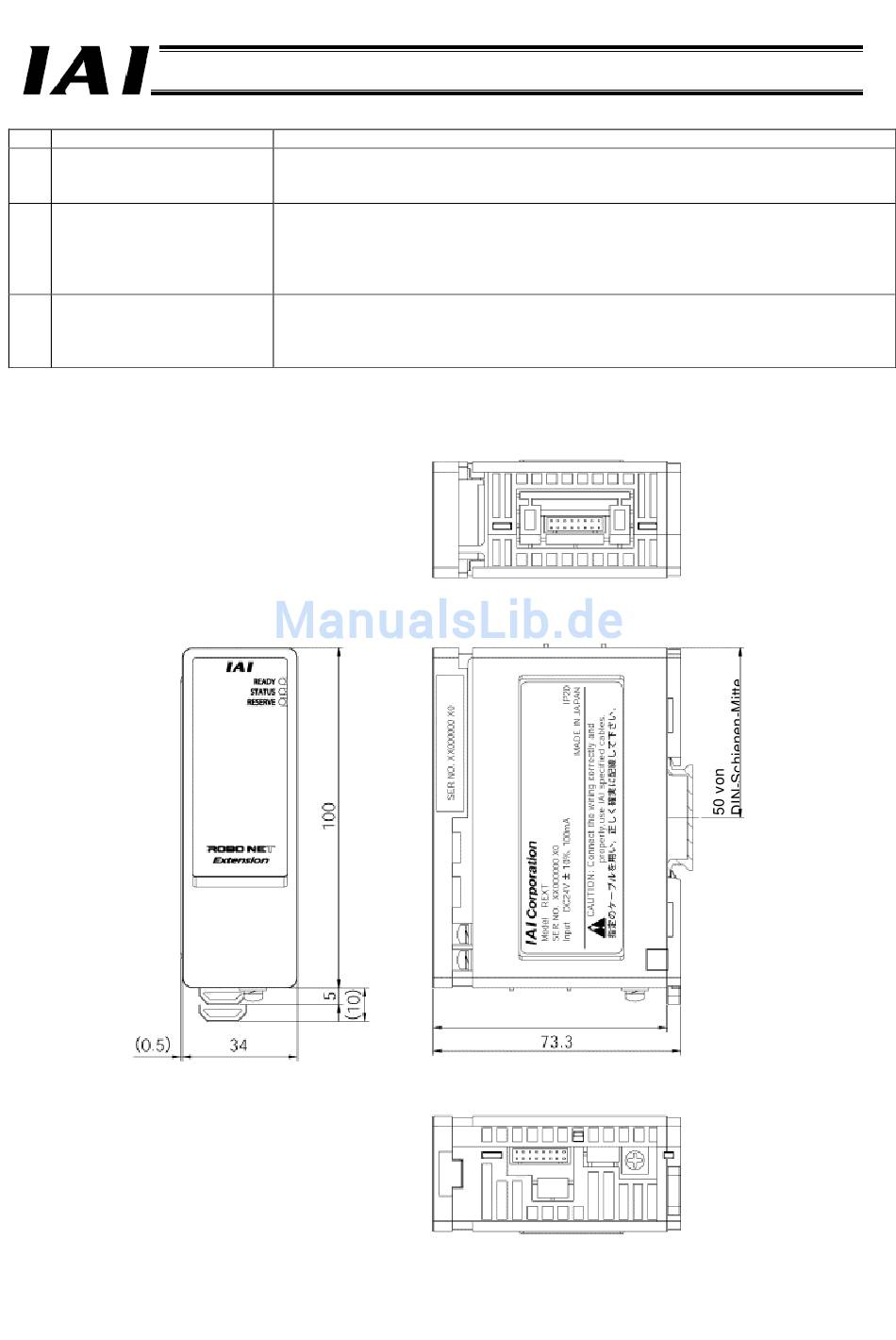

6.4.2 Außenabmessungen
Dieser Anschluss wird zur Anbindung an eine Gruppe vorgeschalteter Geräte (Geräte in
der oberen Stufe) mit Hilfe eines Einheitenverbindungskabels (CB-REXT-SIO)
verwendet.
Dieser Anschluss wird zur Anbindung an eine Gruppe nachgeschalteter Geräte (Geräte
in der unteren Stufe) mit Hilfe eines Einheitenverbindungskabels (CB-REXT-SIO)
verwendet.
Zur Herstellung einer externen SIO-Verbindung verwenden Sie ein
Steuerungsverbindungskabel (CB-REXT-CTL).
Diese Klemme wird zum Anschluss von Erdungsleitern (M3-Ring-Kabelschuh)
verwendet.
Sie dient der Verbindung des geschirmten Drahts des Einheiten- (CB-REXT-SIO) oder
Steuerungsverbindungskabels (CB-REXT-CTL).
Beschreibung
69,3 von
(69,3 von
DIN-Schienen-Oberfläche
DIN-Schienen-Oberfläche)
Teil 1 Spezifikation
255
