2.1.2 Montage an einer DIN-Schiene

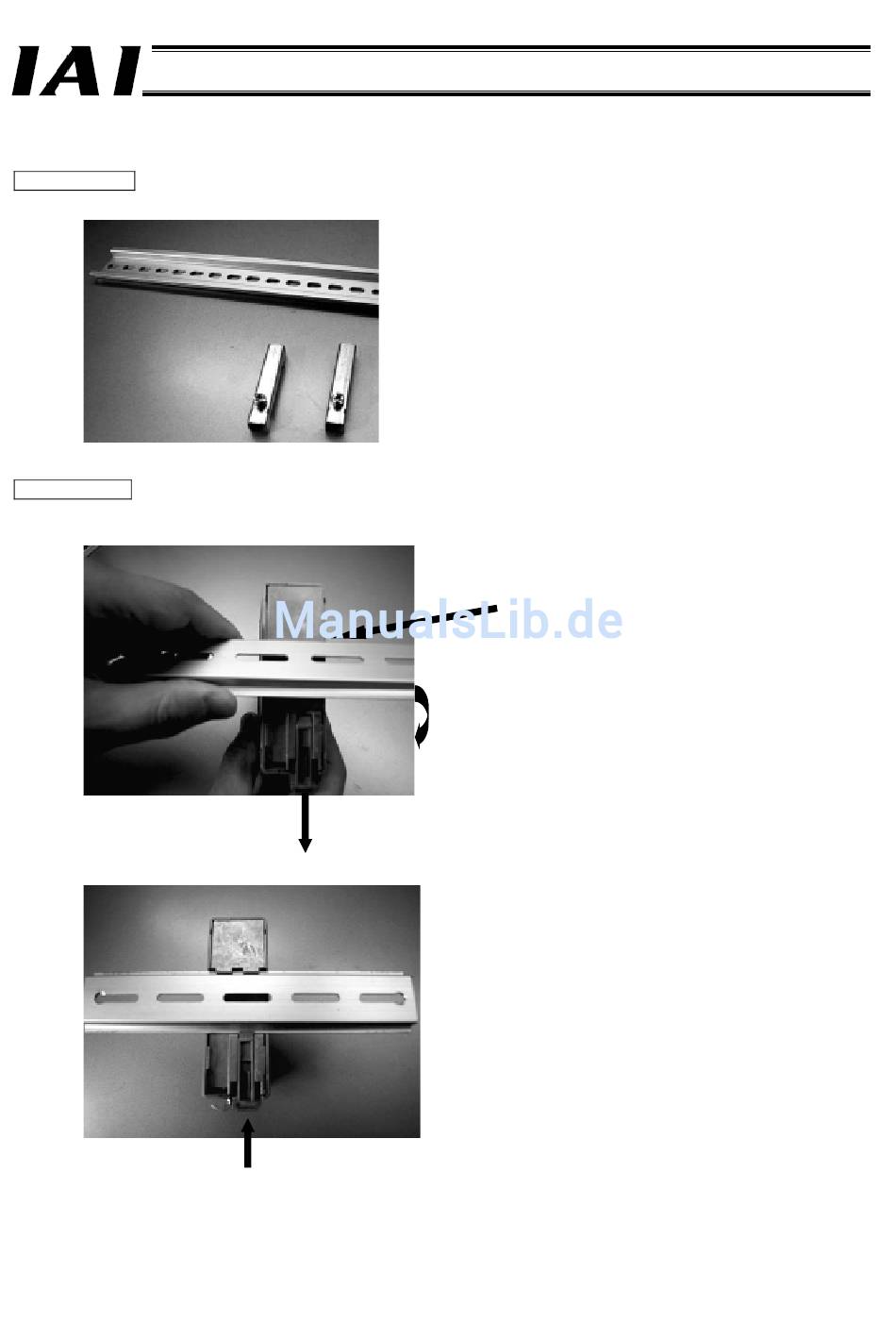

Befestigungsteile
Montieren Sie das ROBONET-System an einer 35-mm-DIN-Schiene.
Vorgehensweise
(1) „Entriegeln" Sie den DIN-Haltestift an der Rückseite der Einheit ([1]), haken die Laschen an der Oberseite die
DIN-Schiene ein ([2]) und setzen dann die Unterseite der Schiene ein ([3]).
(2) Verriegeln Sie die Unterseite mit dem DIN-Haltestift.
262
35-mm-DIN-Schiene
Befestigungselemente (2 Stück)
* Die DIN-Schiene und Befestigungselemente sind nicht im
Lieferumfang.
[3]
[1]
Teil 2 Inbetriebnahme
[2]
