2.1.4 Installation in einem Steuerschrank
Das ROBONET-System muss an einer DIN-Schiene montiert werden.

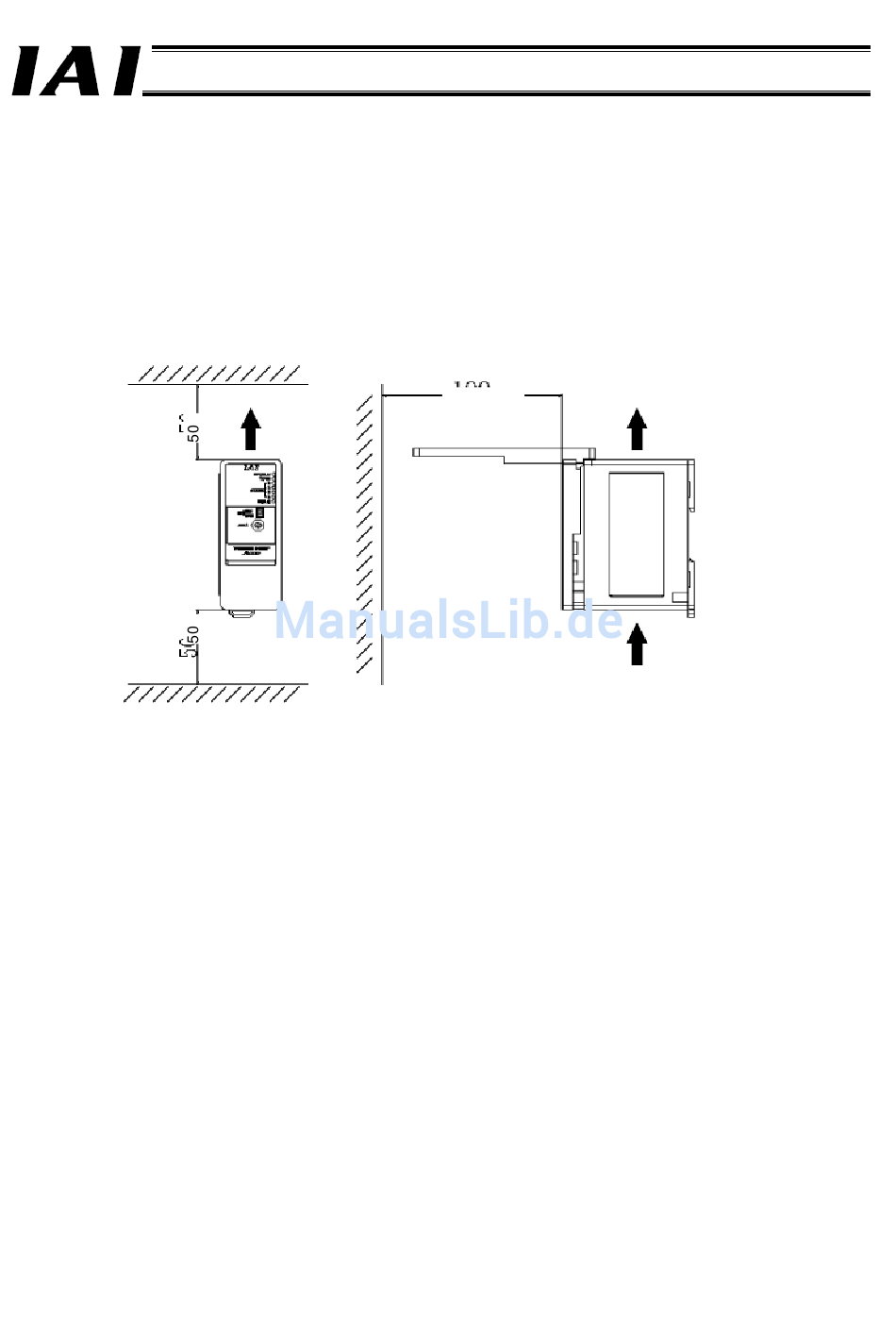

Da das ROBONET zur Kühlung natürliche Konvektion nutzt, muss über und unter der Einheit ein Freiraum von mindestens
50 mm und vor der Einheit von mindestens 100 mm gelassen werden. Befolgen Sie hierzu das in 2.1.1 beschriebene
Installationverfahren. Beachten Sie, dass die obigen Abstände nicht den Raum für die Verkabelung umfassen. Vergrößern Sie
den Freiraum um den für die Kabel benötigten Platz.
Das Feldnetzwerkkabel und das Kabel der Not-Aus-Schaltung werden oben bzw. unten an der GateWayR-Einheit
angeschlossen. Das Motorkabel und Geberkabel werden an der Unterseite der RPCON- oder RACON-Einheit angeschlossen.
Das Geberkabel wird außerdem an der Unterseite der einfachen Absoluteinheit R angeschlossen.
266
Richtung
der Luft vom
internen
Lüfter.
100
Belüftung
