6.3
Produktkonfiguration
Bezeichnung
ROBONET
Erweiterungseinheit
Einheiten-Verbindungssat
z
Steuerungs-Verbindungs
satz
Einheitenverbindungskab
el
Steuerungsverbindungsk
abel
Hauptgerät
250
Modell
REXT
REXT-SIO
REXT-CTL
CB-REXT-SIO
CB-REXT-CTL

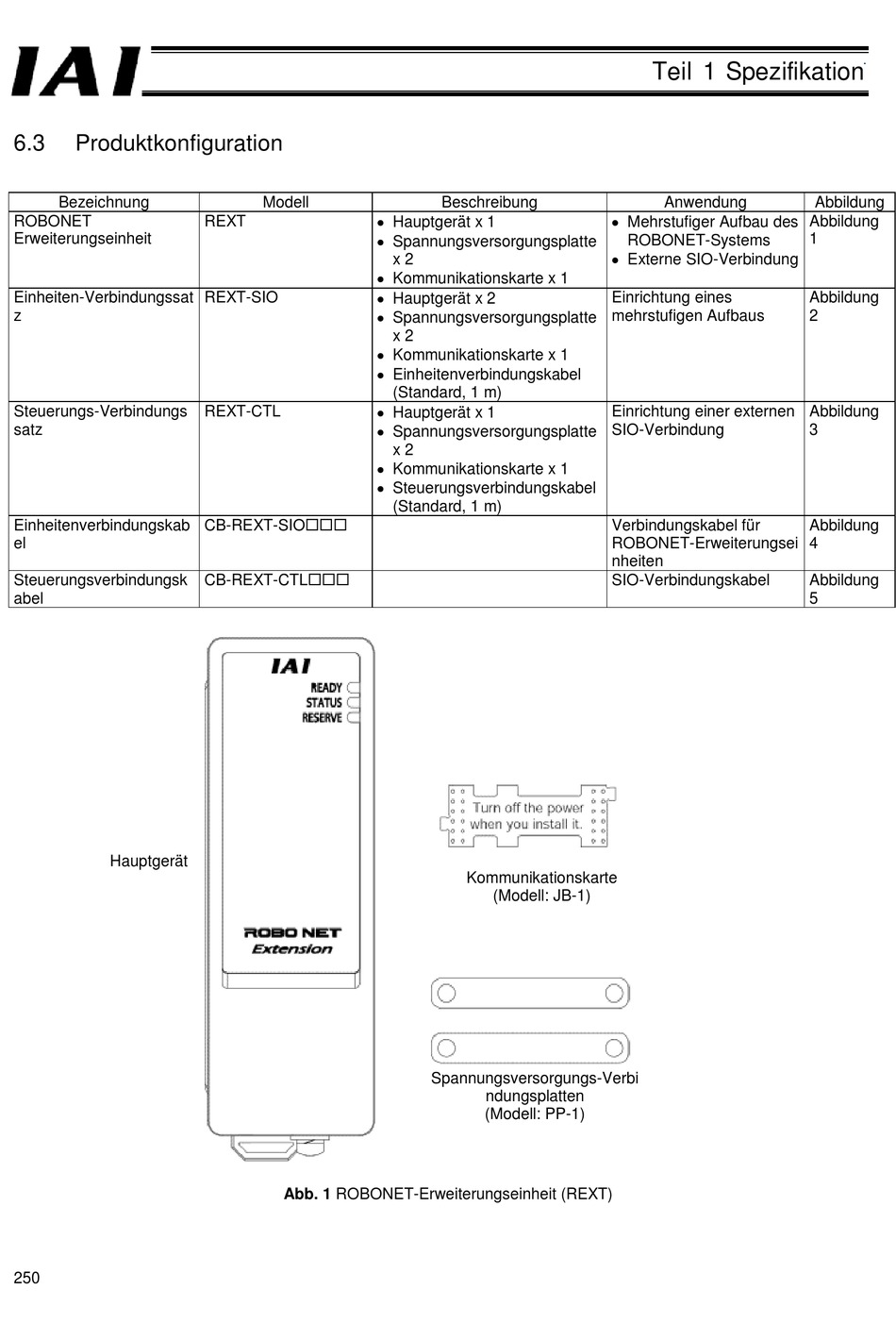

Abb. 1 ROBONET-Erweiterungseinheit (REXT)
Beschreibung
• Hauptgerät x 1
• Spannungsversorgungsplatte
x 2
• Kommunikationskarte x 1
• Hauptgerät x 2
• Spannungsversorgungsplatte
x 2
• Kommunikationskarte x 1
• Einheitenverbindungskabel
(Standard, 1 m)
• Hauptgerät x 1
• Spannungsversorgungsplatte
x 2
• Kommunikationskarte x 1
• Steuerungsverbindungskabel
(Standard, 1 m)
Kommunikationskarte
(Modell: JB-1)
Spannungsversorgungs-Verbi
ndungsplatten
(Modell: PP-1)
Teil 1 Spezifikation
Anwendung
• Mehrstufiger Aufbau des
ROBONET-Systems
• Externe SIO-Verbindung
Einrichtung eines
mehrstufigen Aufbaus
Einrichtung einer externen
SIO-Verbindung
Verbindungskabel für
ROBONET-Erweiterungsei
nheiten
SIO-Verbindungskabel
Abbildung
Abbildung
1
Abbildung
2
Abbildung
3
Abbildung
4
Abbildung
5
