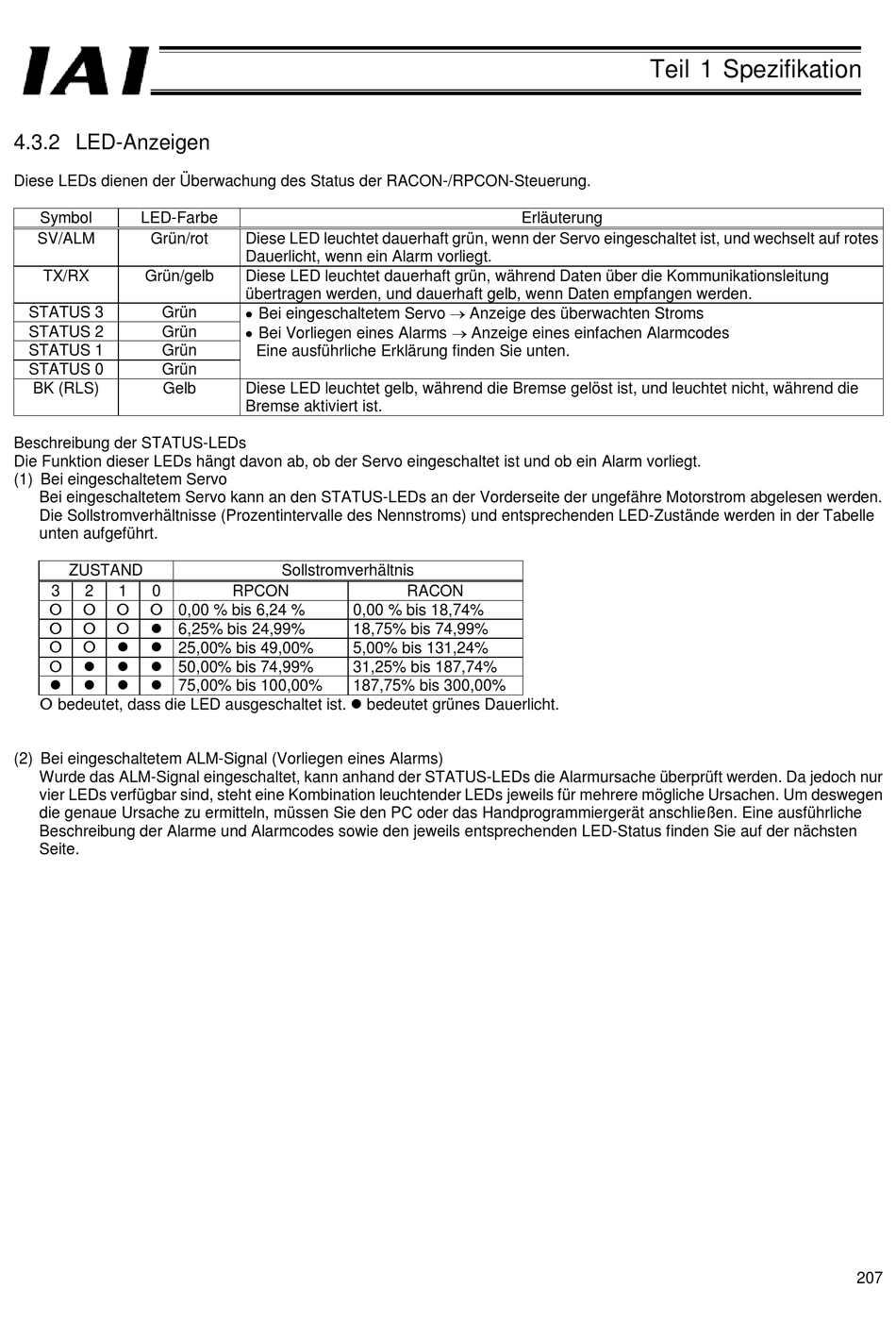

4.3.2 LED-Anzeigen
Diese LEDs dienen der Überwachung des Status der RACON-/RPCON-Steuerung.
Symbol
LED-Farbe
SV/ALM
Grün/rot
TX/RX
Grün/gelb
STATUS 3
Grün
STATUS 2
Grün
STATUS 1
Grün
STATUS 0
Grün
BK (RLS)
Gelb
Beschreibung der STATUS-LEDs
Die Funktion dieser LEDs hängt davon ab, ob der Servo eingeschaltet ist und ob ein Alarm vorliegt.
(1) Bei eingeschaltetem Servo
Bei eingeschaltetem Servo kann an den STATUS-LEDs an der Vorderseite der ungefähre Motorstrom abgelesen werden.
Die Sollstromverhältnisse (Prozentintervalle des Nennstroms) und entsprechenden LED-Zustände werden in der Tabelle
unten aufgeführt.
ZUSTAND
3
2
1
0
0,00 % bis 6,24 %
6,25% bis 24,99%
25,00% bis 49,00%
50,00% bis 74,99%
75,00% bis 100,00%
bedeutet, dass die LED ausgeschaltet ist. bedeutet grünes Dauerlicht.
(2) Bei eingeschaltetem ALM-Signal (Vorliegen eines Alarms)
Wurde das ALM-Signal eingeschaltet, kann anhand der STATUS-LEDs die Alarmursache überprüft werden. Da jedoch nur
vier LEDs verfügbar sind, steht eine Kombination leuchtender LEDs jeweils für mehrere mögliche Ursachen. Um deswegen
die genaue Ursache zu ermitteln, müssen Sie den PC oder das Handprogrammiergerät anschließen. Eine ausführliche
Beschreibung der Alarme und Alarmcodes sowie den jeweils entsprechenden LED-Status finden Sie auf der nächsten
Seite.
Diese LED leuchtet dauerhaft grün, wenn der Servo eingeschaltet ist, und wechselt auf rotes
Dauerlicht, wenn ein Alarm vorliegt.
Diese LED leuchtet dauerhaft grün, während Daten über die Kommunikationsleitung
übertragen werden, und dauerhaft gelb, wenn Daten empfangen werden.
• Bei eingeschaltetem Servo → Anzeige des überwachten Stroms
• Bei Vorliegen eines Alarms → Anzeige eines einfachen Alarmcodes
Eine ausführliche Erklärung finden Sie unten.
Diese LED leuchtet gelb, während die Bremse gelöst ist, und leuchtet nicht, während die
Bremse aktiviert ist.
Sollstromverhältnis
RPCON
0,00 % bis 18,74%
18,75% bis 74,99%
5,00% bis 131,24%
31,25% bis 187,74%
187,75% bis 300,00%
Erläuterung
RACON
Teil 1 Spezifikation
207
