3.1.20 Schaltflächen „Channel Amplitude", „Phase Angle"
und „Frequency" (Kanalamplitude, Phasenwinkel und Frequenz)

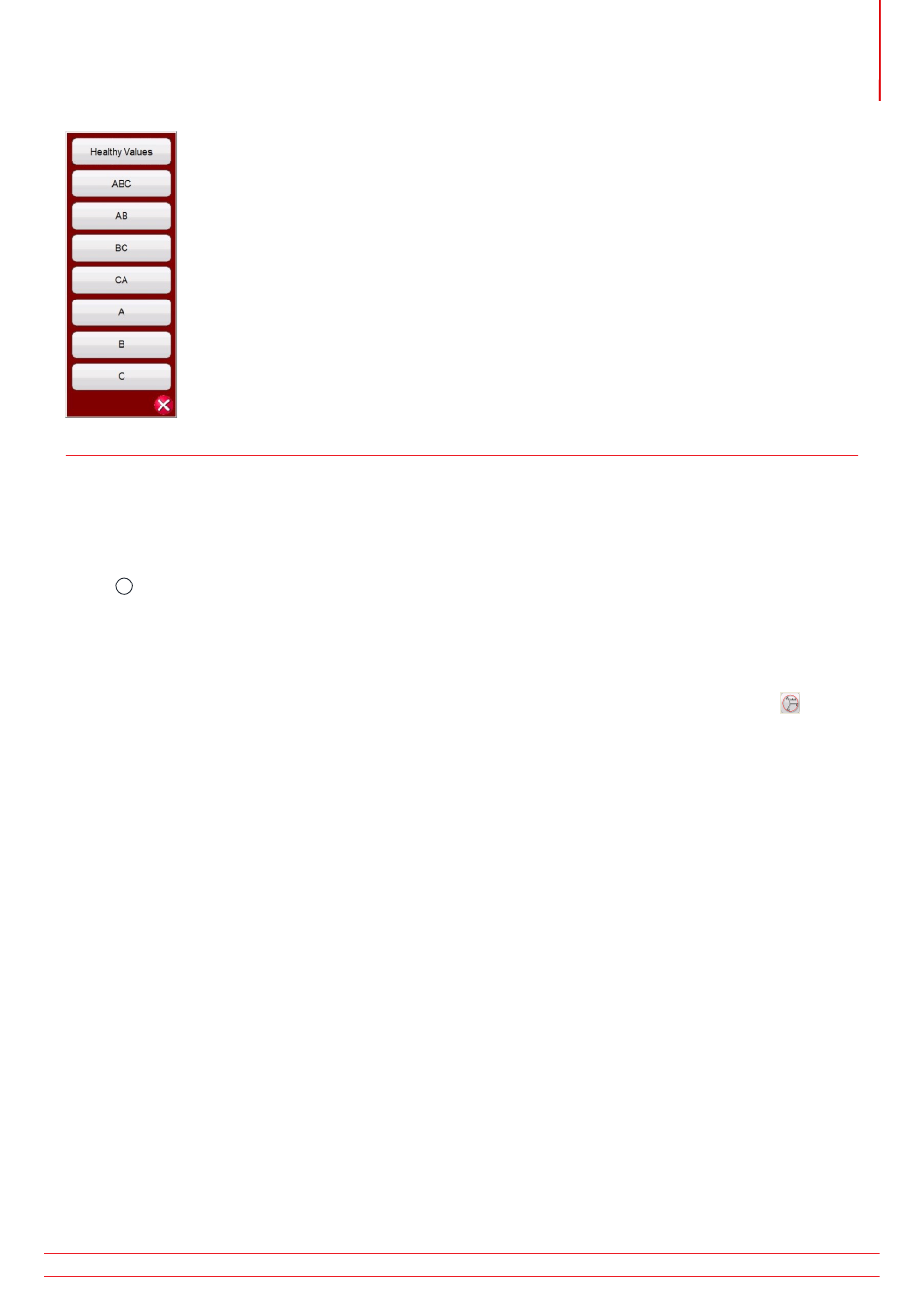

Abbildung 74. Fehlertypen
Der Benutzer kann zwischen der Simulation eines Leiter-Erde- (d. h. A), Leiter-Leiter- (d. h. AB) oder dreiphasigen
Kurzschlusses (d. h. ABC) wählen. Alle für den ausgewählten Fehlertyp berechneten Werte werden automatisch
berechnet und in die entsprechenden Wertefenster eingetragen.
3.1.20
Schaltflächen „Channel Amplitude", „Phase Angle" und „Frequency" (Kanalamplitude,
20
Phasenwinkel und Frequenz)
Durch Drücken oder Klicken auf das ausgewählte Fenster werden eine numerische Tastatur und ein Dialogfenster
angezeigt, in dem einzelne Werte oder mehrere Werte schnell und einfach eingestellt werden können. Wenn Sie
beispielsweise die Standardspannungswerte für alle drei Phasen ändern möchten, geben Sie den gewünschten
Spannungswert in das Eingabefenster ein und drücken Sie dann die Schaltfläche „Balance" (Gleichgewicht)
. Alle
Werte werden in die gewünschte Ausgangsspannung geändert. Das Gleiche gilt für Phasenwinkel und Frequenz.
3.2 Festlegen der Phasenwinkelbeziehungen
Betrachten Sie jedes V/I-Generatormodul als Vektorgenerator. Jedes Modul verfügt über eine interne Nullreferenz als
Referenz für seine Phasenwinkeleinstellungen, die auf dem STVI-Touchscreen oder dem PC-Display anzeigt werden.
Dies gilt für die Phasenwinkeleinstellungen zwischen Spannungs- und Stromausgängen. Beim Einstellen eines
Phasenwinkels zwischen zwei Ausgängen wird empfohlen, einen Ausgang auf 0° zu setzen und den anderen Ausgang
auf 0° zu verweisen. Dies dient lediglich dem Bedienkomfort. Beim Einstellen eines Winkels hat der Bediener je nach
Einstellung des Standardphasenwinkels eine Vielzahl von Auswahlmöglichkeiten, siehe 2.3.1.3. In der Engineering-Welt
und in den folgenden Abbildungen zeigt das Diagramm für den Nacheilwinkel eine negative Drehung und erzeugt
Gegenkomponenten, während die Diagramme für Voreilwinkel und ±180 eine positive Drehung anzeigen, was eine
normale Systemaktivität ist.
97
