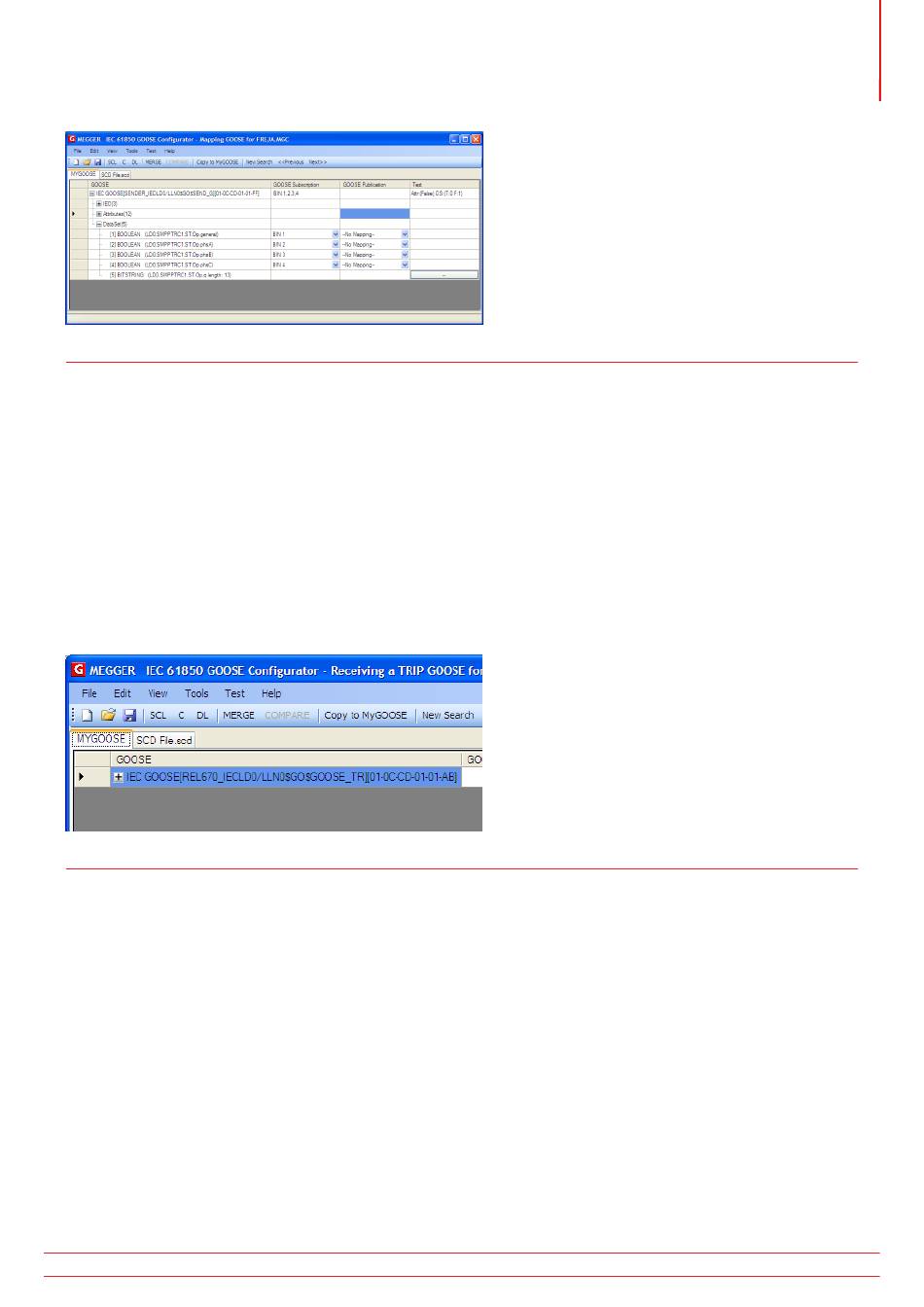

Abbildung 288. Zuordnen einer importierten GOOSE in MyGOOSE
3.15.7.1 SMRT-/FREJA 5xx-Binäreingänge GOOSE-Meldungen zuordnen (Abonnement)
Dieser Vorgang ist erforderlich, wenn das Relaisprüfset auf Relaissignale reagieren muss, die in der herkömmlichen
Technologie Relaiskontakte sind (Auslösung, Leistungspendelereignis erkannt usw.) und in der IEC 61850-Technologie
durch veröffentlichte GOOSE-Meldungen dargestellt werden.
Die Aktion, die ausgeführt werden muss, besteht darin, die GOOSE-Meldung einem bestimmten Binäreingang
zuzuordnen. Danach wird die Relaisprüfung auf die gleiche Weise wie für herkömmliche Technologie durchgeführt.
Das Relaisprüfset erhält die Anweisung durch den gewünschten Binäreingang, der einer GOOSE-Empfangsmeldung
zugeordnet ist, gestoppt zu werden (im Falle eines Auslösetests).
Um den GOOSE-Datensatz dem Binäreingang zuzuordnen, muss die GOOSE-Meldung auf der Registerkarte
„MyGOOSE" verfügbar sein.
Abbildung 289. Zuordnung einer importierten GOOSE in MyGOOSE
Die MyGOOSE-Registerkarte enthält einen Datensatz, und die Bit-Informationen des Datensatzes werden einem
Binäreingang zugeordnet. Siehe die folgende Schritt-für-Schritt-Beschreibung.
1] Klicken Sie zum Erweitern auf das +.
Die Datensatzinformationen werden geöffnet:
