3.4.2 3Ø, 3-Leiter, offene Dreieck- und T-Schaltung
Für die potenzialfreien gemeinsamen Einheiten muss der Benutzer die schwarzen gemeinsamen Rückleitungen
der zugehörigen Spannungskanäle miteinander verbinden, wenn ein Reihenbetrieb erforderlich ist (siehe folgende
Abbildungen). Entfernen Sie externe gemeinsame Leitungen, wenn die Prüfung abgeschlossen ist. Versuchen Sie
KEINESFALLS, mehr als zwei Spannungskanäle zusammenzuschalten, da die Spannungszuleitungen für maximal 600
Volt ausgelegt sind.

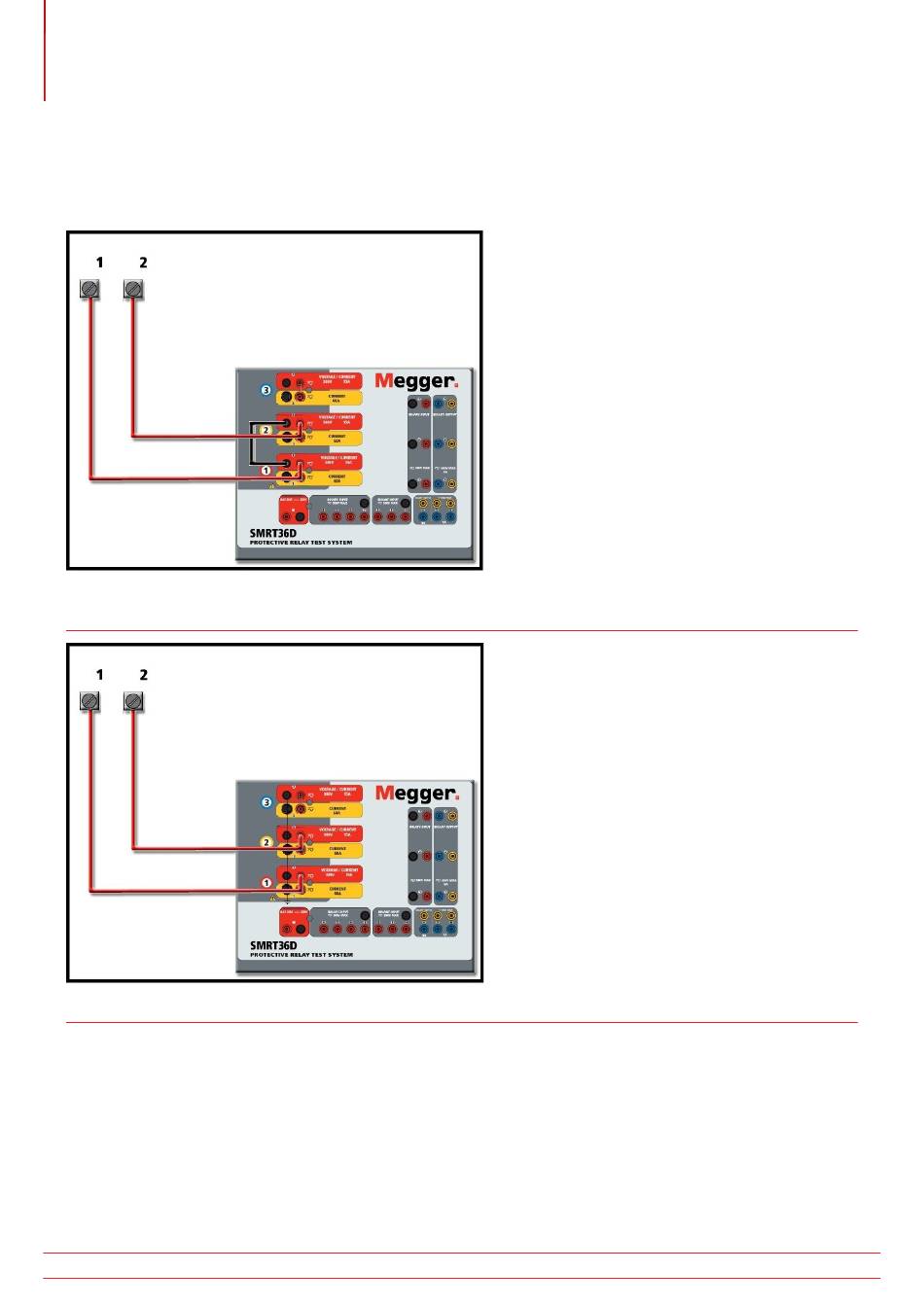

Abbildung 83. Spannungskanäle mit potenzialfreien nicht geerdeten gemeinsamen Rückleitungen bei
SMRT36D in Reihe
Abbildung 84. Spannungskanäle mit geerdeten gemeinsamen Rückleitungen bei SMRT36D in Reihe
3.4.2 3Ø, 3-Leiter, offene Dreieck- und T-Schaltung
3.4.2.1 Symmetrische offene Dreieckschaltung
Es stehen zwei Methoden zum Erstellen einer dreiphasigen, dreiadrigen Spannungsquelle zur Verfügung. Die offene
Dreieckschaltung ist einfacher zu verwenden, wenn eine symmetrische dreiphasige Quelle erforderlich ist, da die
Amplituden- und Phasenbeziehung direkt eingestellt werden kann. Es sind keine Berechnungen erforderlich.
Bei Verwendung der offenen Dreieckskonfiguration wird empfohlen, Spannungskanal 1, als V1 bezeichnet, und
