3.15.6.2 COMPARE-Beispiel (Vergleich)

Lassen Sie uns die folgenden Meldungen untersuchen:

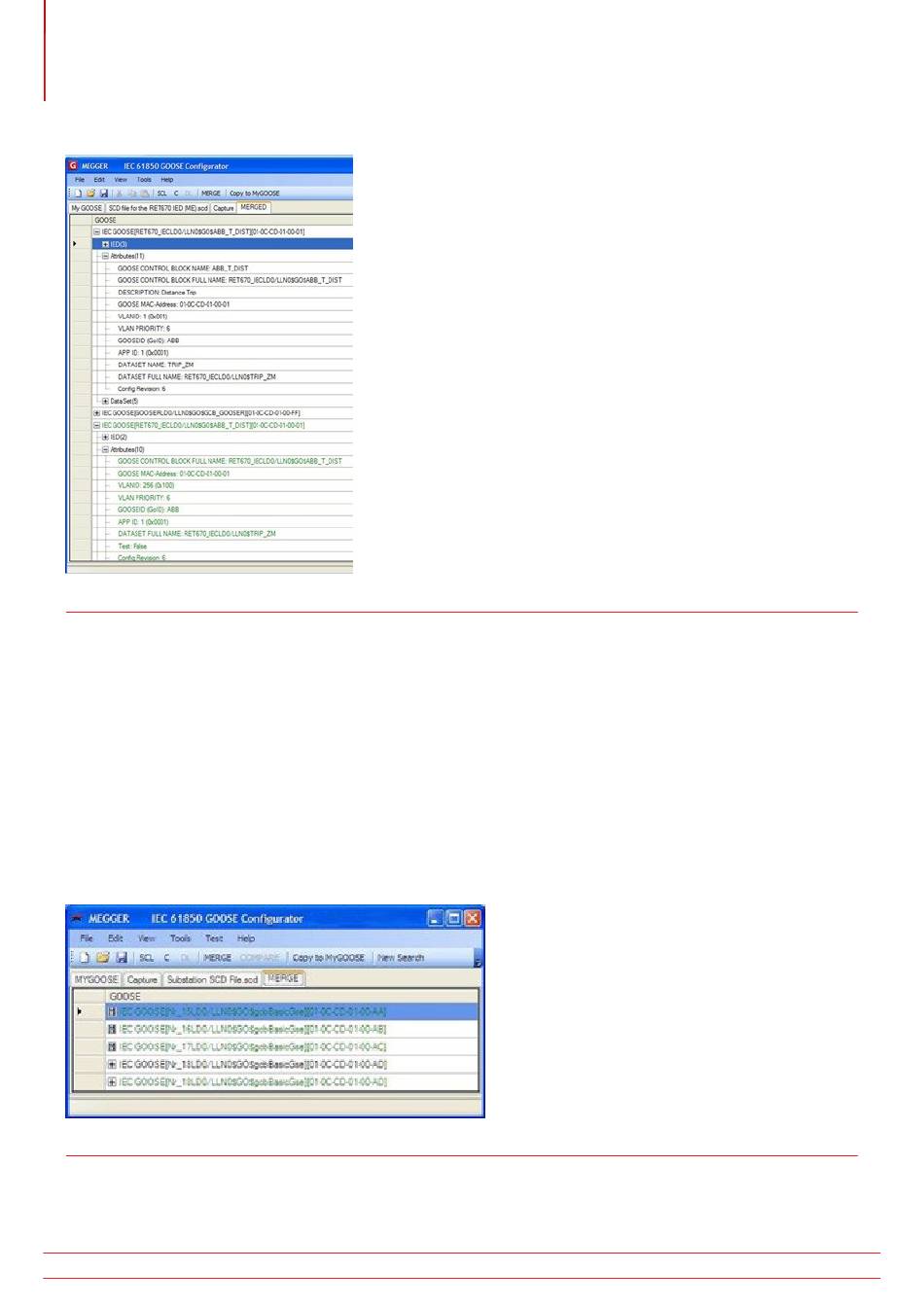

Abbildung 281. GOOSE-Meldungen untersuchen
Sie sehen, dass die veröffentlichte GOOSE (grüne Farbe) die VLAN-ID 256 hat. Die GOOSE aus der SCL-Datei (schwarz)
hat die VLAN 1. Dieser Unterschied kann dazu führen, dass der für den Empfang der GOOSE-Meldung konfigurierte IED
(Gerätename) die Meldung nicht erhält. Der IED wird auf Grundlage der SCL-Datei konfiguriert, und die veröffentlichte
GOOSE ist unterschiedlich. Warum der IED eine GOOSE-Meldung mit einem anderen VLAN veröffentlicht hat, als in der
SCD-Datei angegeben, kann über die MGC-Anwendung nicht analysiert werden und muss genauer untersucht werden.
Eine Möglichkeit besteht darin, dass der IED mit einer anderen Version der SCD-Datei konfiguriert wurde, oder dass der
IED die Informationen in der SCD-Datei falsch interpretiert hat. Wichtig ist, dass man leicht erkennen kann, dass einige
Meldungen nicht wirklich gleich sind. Die beiden nicht zusammengeführten Meldungen können nun ausgewählt und
mithilfe der MGC-Schaltfläche COMPARE verglichen werden.
3.15.6.2 COMPARE-Beispiel (Vergleich)
Im folgenden Beispiel sehen Sie auf der Registerkarte „MERGED" (ZUSAMMENGEFÜHRT) einige nicht
zusammengeführte GOOSE-Meldungen (siehe Abb. unten).
Abbildung 282. Zusammengeführte und nicht zusammengeführte GOOSE-Meldungen
Wählen Sie die beiden nicht zusammengeführten Meldungen aus (Umschalt- oder die Strg-Taste) und klicken Sie auf
COMPARE (Vergleichen). Siehe folgende Abbildung.
