3.11.2.1 Schaltfläche „Configuration" (Konfiguration)
3.11.2 Bildschirm für die Frequenzrelaisprüfung

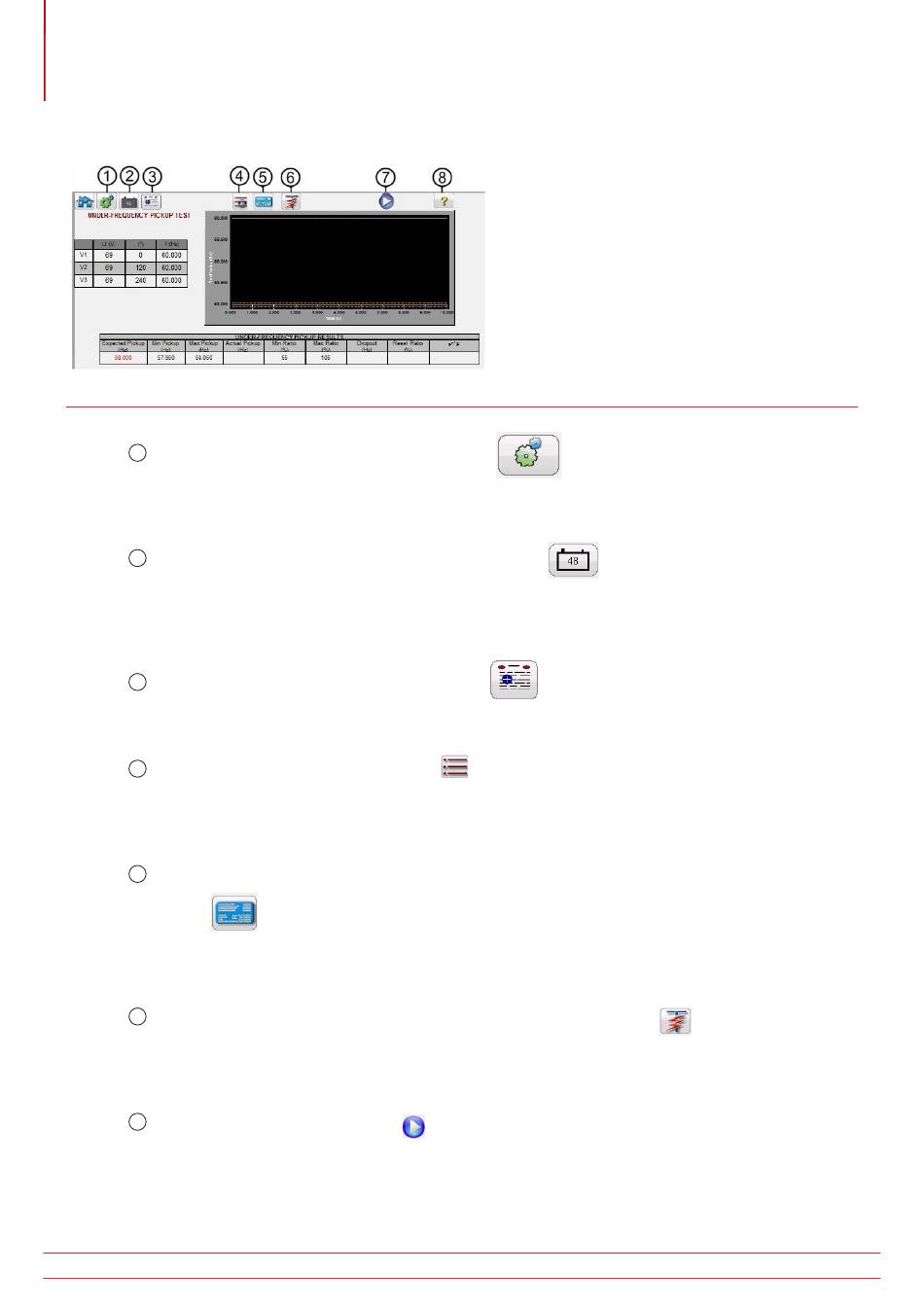

Abbildung 224. Bildschirm für die Frequenzrelaisprüfung
3.11.2.1
Schaltfläche „Configuration" (Konfiguration)
1
Drücken Sie diese Schaltfläche, um zum Konfigurationsbildschirm zu gelangen. Weitere Informationen zum
Konfigurationsbildschirm finden Sie in Abschnitt 2.2.1 „Konfiguration".
3.11.2.2
Schaltfläche „Battery Simulator" (Batteriesimulator)
2
Schaltfläche für den Batteriesimulator: Der Batteriesimulator wird durch Drücken der Schaltfläche ein- und
ausgeschaltet. Die Hintergrundfarbe ändert sich dabei: Rot für EIN und Schwarz für AUS. Die anzulegende Spannung
wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der Konfigurationsschaltfläche geändert werden.
3.11.2.3
Schaltfläche „Test Report" (Prüfungsbericht)
3
Drücken oder klicken Sie auf diese Schaltfläche, um die Testergebnisse anzuzeigen.
3.11.2.4
Schaltfläche „Test List" (Prüfungsliste)
4
Drücken oder klicken Sie auf diese Schaltfläche, um die verfügbaren Tests anzuzeigen, d. h. Anregungs- oder
Zeitmessprüfung.
3.11.2.5
Schaltfläche „Frequency Relay Test Settings Screen" (Bildschirm Frequenzrelais-
5
Prüfeinstellungen)
Mit der Schaltfläche „Frequency Relay Test Settings Screen" (Bildschirm Frequenzrelais-Prüfeinstellungen) gelangen Sie
zurück zum Relais- und Prüfeinstellungsbildschirm.
3.11.2.6
Schaltfläche „Run Predefined Test" (Vordefinierten Test ausführen)
6
Durch Drücken der Schaltfläche „Run Predefined Test" (Vordefinierten Test ausführen) kann der Benutzer aus einer Liste
vordefinierter Frequenzrelaisprüfungen auswählen, die zuvor in der Datenbank gespeichert wurden.
3.11.2.7
Schaltfläche „Run Test"(Prüflauf)
7
Durch Drücken oder Klicken auf die blaue Schaltfläche „Run Test" (Prüflauf) wird der Vorfehlervektor für die
angegebene Zeit angewendet und anschließend der ausgewählte Test wiedergegeben.
232
STVI_SMRT Series user guide
www.megger.com
