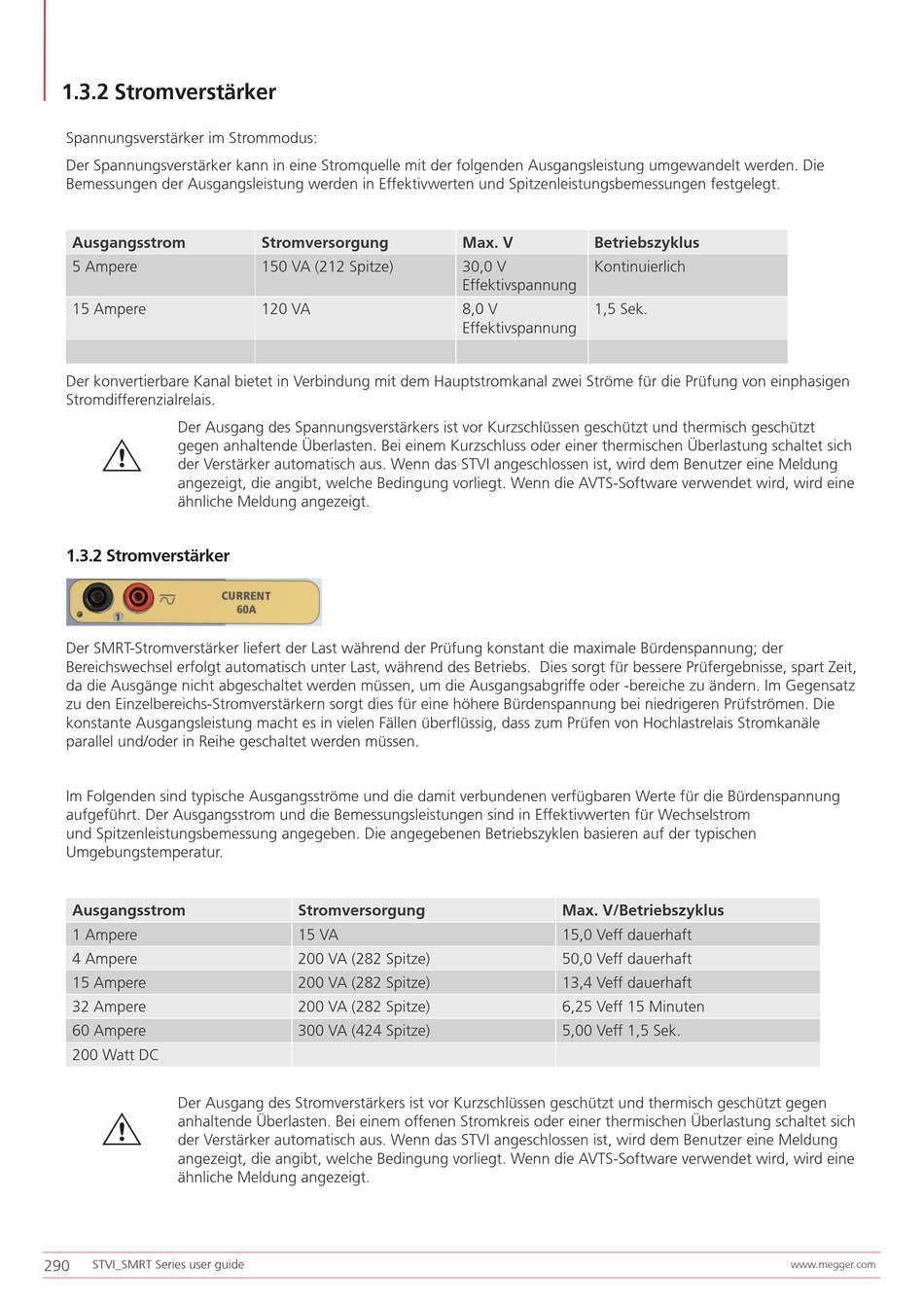

1.3.2 Stromverstärker
Spannungsverstärker im Strommodus:
Der Spannungsverstärker kann in eine Stromquelle mit der folgenden Ausgangsleistung umgewandelt werden. Die
Bemessungen der Ausgangsleistung werden in Effektivwerten und Spitzenleistungsbemessungen festgelegt.
Ausgangsstrom
5 Ampere
15 Ampere
Der konvertierbare Kanal bietet in Verbindung mit dem Hauptstromkanal zwei Ströme für die Prüfung von einphasigen
Stromdifferenzialrelais.
Der Ausgang des Spannungsverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt
G
gegen anhaltende Überlasten. Bei einem Kurzschluss oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die AVTS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
1.3.2 Stromverstärker
Der SMRT-Stromverstärker liefert der Last während der Prüfung konstant die maximale Bürdenspannung; der
Bereichswechsel erfolgt automatisch unter Last, während des Betriebs. Dies sorgt für bessere Prüfergebnisse, spart Zeit,
da die Ausgänge nicht abgeschaltet werden müssen, um die Ausgangsabgriffe oder -bereiche zu ändern. Im Gegensatz
zu den Einzelbereichs-Stromverstärkern sorgt dies für eine höhere Bürdenspannung bei niedrigeren Prüfströmen. Die
konstante Ausgangsleistung macht es in vielen Fällen überflüssig, dass zum Prüfen von Hochlastrelais Stromkanäle
parallel und/oder in Reihe geschaltet werden müssen.
Im Folgenden sind typische Ausgangsströme und die damit verbundenen verfügbaren Werte für die Bürdenspannung
aufgeführt. Der Ausgangsstrom und die Bemessungsleistungen sind in Effektivwerten für Wechselstrom
und Spitzenleistungsbemessung angegeben. Die angegebenen Betriebszyklen basieren auf der typischen
Umgebungstemperatur.
Ausgangsstrom
1 Ampere
4 Ampere
15 Ampere
32 Ampere
60 Ampere
200 Watt DC
Der Ausgang des Stromverstärkers ist vor Kurzschlüssen geschützt und thermisch geschützt gegen
G
anhaltende Überlasten. Bei einem offenen Stromkreis oder einer thermischen Überlastung schaltet sich
der Verstärker automatisch aus. Wenn das STVI angeschlossen ist, wird dem Benutzer eine Meldung
angezeigt, die angibt, welche Bedingung vorliegt. Wenn die AVTS-Software verwendet wird, wird eine
ähnliche Meldung angezeigt.
290
STVI_SMRT Series user guide

Stromversorgung

150 VA (212 Spitze)
120 VA
Stromversorgung
15 VA
200 VA (282 Spitze)
200 VA (282 Spitze)
200 VA (282 Spitze)
300 VA (424 Spitze)
Max. V Betriebszyklus
30,0 V Kontinuierlich
Effektivspannung
8,0 V 1,5 Sek.
Effektivspannung
Max. V/Betriebszyklus
15,0 Veff dauerhaft
50,0 Veff dauerhaft
13,4 Veff dauerhaft
6,25 Veff 15 Minuten
5,00 Veff 1,5 Sek.
