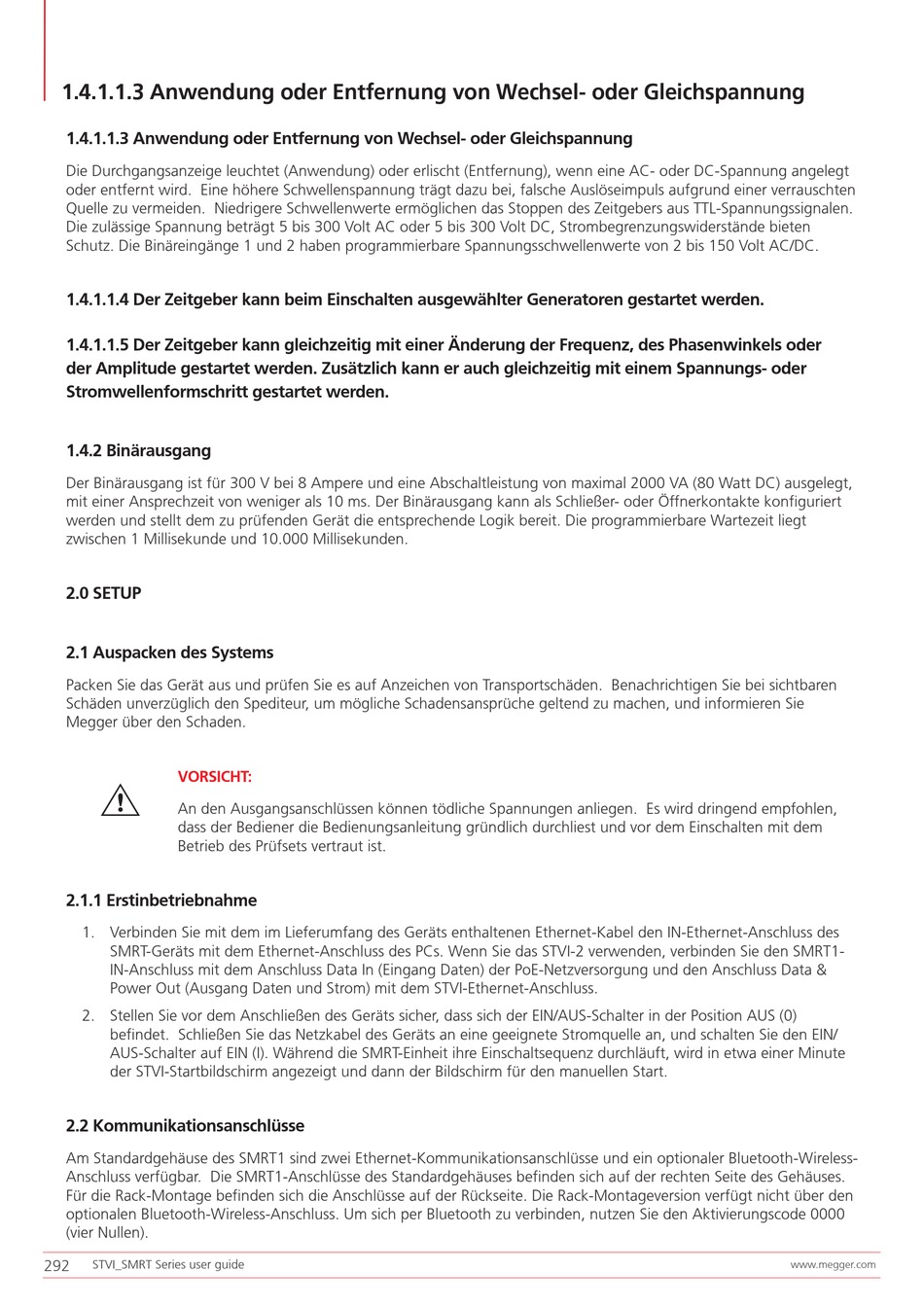

1.4.1.1.3 Anwendung oder Entfernung von Wechsel- oder Gleichspannung
1.4.1.1.3 Anwendung oder Entfernung von Wechsel- oder Gleichspannung
Die Durchgangsanzeige leuchtet (Anwendung) oder erlischt (Entfernung), wenn eine AC- oder DC-Spannung angelegt
oder entfernt wird. Eine höhere Schwellenspannung trägt dazu bei, falsche Auslöseimpuls aufgrund einer verrauschten
Quelle zu vermeiden. Niedrigere Schwellenwerte ermöglichen das Stoppen des Zeitgebers aus TTL-Spannungssignalen.
Die zulässige Spannung beträgt 5 bis 300 Volt AC oder 5 bis 300 Volt DC, Strombegrenzungswiderstände bieten
Schutz. Die Binäreingänge 1 und 2 haben programmierbare Spannungsschwellenwerte von 2 bis 150 Volt AC/DC.
1.4.1.1.4 Der Zeitgeber kann beim Einschalten ausgewählter Generatoren gestartet werden.
1.4.1.1.5 Der Zeitgeber kann gleichzeitig mit einer Änderung der Frequenz, des Phasenwinkels oder
der Amplitude gestartet werden. Zusätzlich kann er auch gleichzeitig mit einem Spannungs- oder
Stromwellenformschritt gestartet werden.
1.4.2 Binärausgang
Der Binärausgang ist für 300 V bei 8 Ampere und eine Abschaltleistung von maximal 2000 VA (80 Watt DC) ausgelegt,
mit einer Ansprechzeit von weniger als 10 ms. Der Binärausgang kann als Schließer- oder Öffnerkontakte konfiguriert
werden und stellt dem zu prüfenden Gerät die entsprechende Logik bereit. Die programmierbare Wartezeit liegt
zwischen 1 Millisekunde und 10.000 Millisekunden.
2.0 SETUP

2.1 Auspacken des Systems

Packen Sie das Gerät aus und prüfen Sie es auf Anzeichen von Transportschäden. Benachrichtigen Sie bei sichtbaren
Schäden unverzüglich den Spediteur, um mögliche Schadensansprüche geltend zu machen, und informieren Sie
Megger über den Schaden.
VORSICHT:
G
An den Ausgangsanschlüssen können tödliche Spannungen anliegen. Es wird dringend empfohlen,
dass der Bediener die Bedienungsanleitung gründlich durchliest und vor dem Einschalten mit dem
Betrieb des Prüfsets vertraut ist.
2.1.1 Erstinbetriebnahme
1. Verbinden Sie mit dem im Lieferumfang des Geräts enthaltenen Ethernet-Kabel den IN-Ethernet-Anschluss des
SMRT-Geräts mit dem Ethernet-Anschluss des PCs. Wenn Sie das STVI-2 verwenden, verbinden Sie den SMRT1-
IN-Anschluss mit dem Anschluss Data In (Eingang Daten) der PoE-Netzversorgung und den Anschluss Data &
Power Out (Ausgang Daten und Strom) mit dem STVI-Ethernet-Anschluss.
2. Stellen Sie vor dem Anschließen des Geräts sicher, dass sich der EIN/AUS-Schalter in der Position AUS (0)
befindet. Schließen Sie das Netzkabel des Geräts an eine geeignete Stromquelle an, und schalten Sie den EIN/
AUS-Schalter auf EIN (I). Während die SMRT-Einheit ihre Einschaltsequenz durchläuft, wird in etwa einer Minute
der STVI-Startbildschirm angezeigt und dann der Bildschirm für den manuellen Start.
2.2 Kommunikationsanschlüsse
Am Standardgehäuse des SMRT1 sind zwei Ethernet-Kommunikationsanschlüsse und ein optionaler Bluetooth-Wireless-
Anschluss verfügbar. Die SMRT1-Anschlüsse des Standardgehäuses befinden sich auf der rechten Seite des Gehäuses.
Für die Rack-Montage befinden sich die Anschlüsse auf der Rückseite. Die Rack-Montageversion verfügt nicht über den
optionalen Bluetooth-Wireless-Anschluss. Um sich per Bluetooth zu verbinden, nutzen Sie den Aktivierungscode 0000
(vier Nullen).
