Für die potenzialfreien gemeinsamen Einheiten muss der Benutzer die schwarzen gemeinsamen Rückleitungen
der zugehörigen Spannungskanäle miteinander verbinden, wenn ein Reihenbetrieb erforderlich ist (siehe folgende
Abbildungen). Entfernen Sie externe gemeinsame Leitungen, wenn die Prüfung abgeschlossen ist.
G
Versuchen Sie KEINESFALLS, mehr als zwei Spannungskanäle in Reihe zu schalten. Die Messleitungen
sind für maximal 600 Volt ausgelegt.

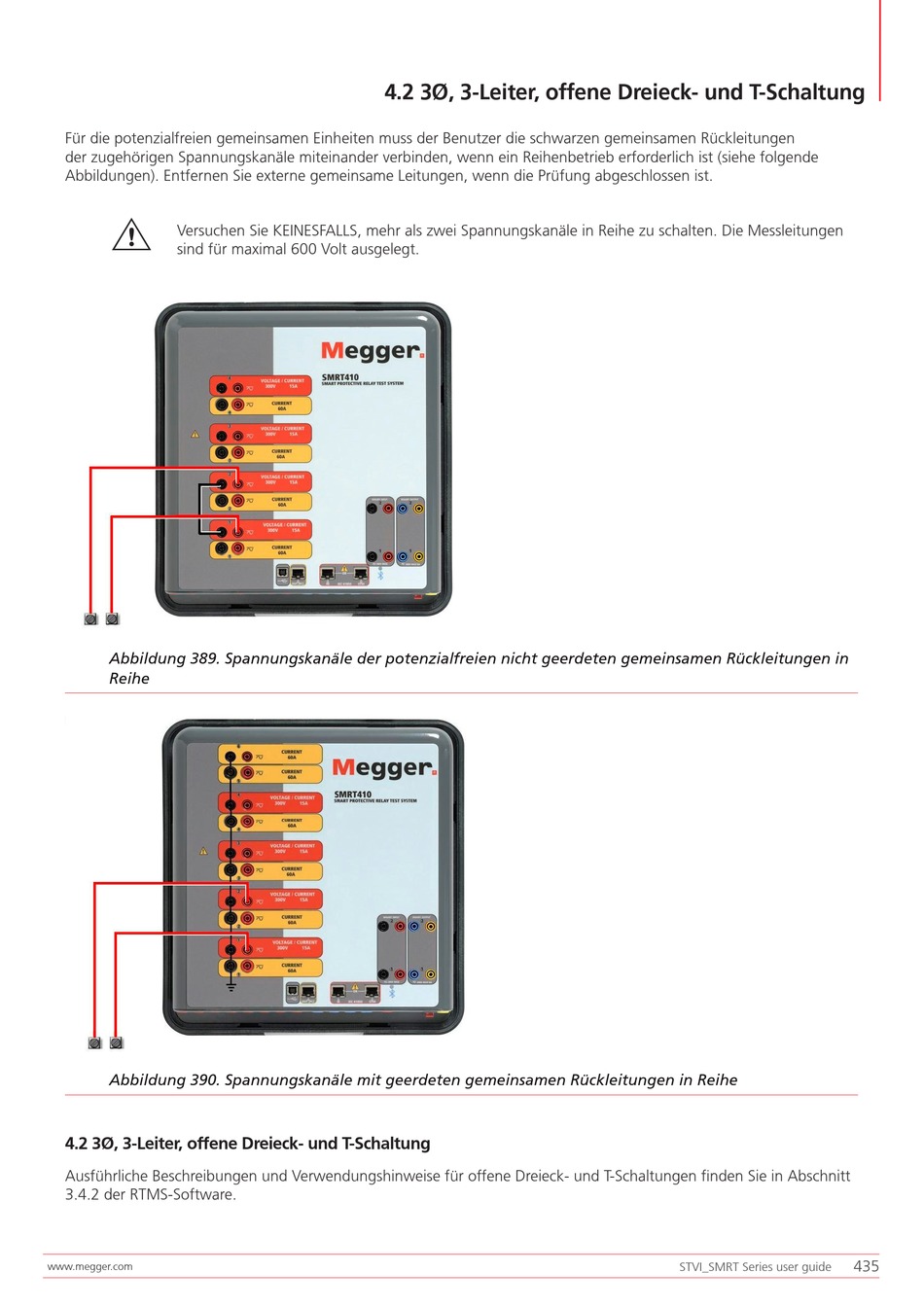

Abbildung 389. Spannungskanäle der potenzialfreien nicht geerdeten gemeinsamen Rückleitungen in
Reihe
Abbildung 390. Spannungskanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
4.2 3Ø, 3-Leiter, offene Dreieck- und T-Schaltung
Ausführliche Beschreibungen und Verwendungshinweise für offene Dreieck- und T-Schaltungen finden Sie in Abschnitt
3.4.2 der RTMS-Software.
