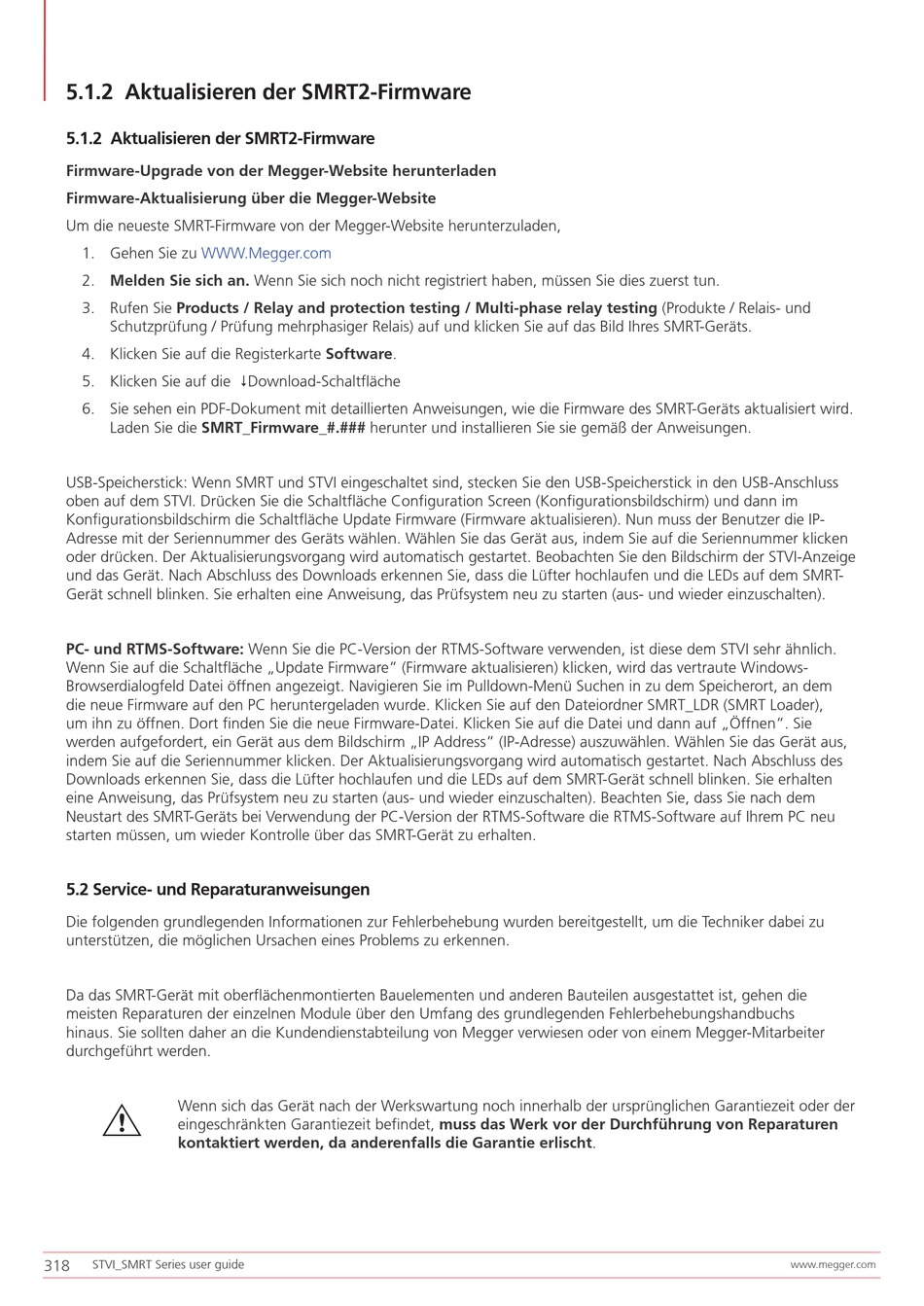

5.1.2 Aktualisieren der SMRT2-Firmware

5.1.2 Aktualisieren der SMRT2-Firmware
Firmware-Upgrade von der Megger-Website herunterladen
Firmware-Aktualisierung über die Megger-Website
Um die neueste SMRT-Firmware von der Megger-Website herunterzuladen,
1. Gehen Sie zu WWW.Megger.com
2. Melden Sie sich an. Wenn Sie sich noch nicht registriert haben, müssen Sie dies zuerst tun.
3. Rufen Sie Products / Relay and protection testing / Multi-phase relay testing (Produkte / Relais- und
Schutzprüfung / Prüfung mehrphasiger Relais) auf und klicken Sie auf das Bild Ihres SMRT-Geräts.
4. Klicken Sie auf die Registerkarte Software.
5. Klicken Sie auf die Download-Schaltfläche
6. Sie sehen ein PDF-Dokument mit detaillierten Anweisungen, wie die Firmware des SMRT-Geräts aktualisiert wird.
Laden Sie die SMRT_Firmware_#.### herunter und installieren Sie sie gemäß der Anweisungen.
USB-Speicherstick: Wenn SMRT und STVI eingeschaltet sind, stecken Sie den USB-Speicherstick in den USB-Anschluss
oben auf dem STVI. Drücken Sie die Schaltfläche Configuration Screen (Konfigurationsbildschirm) und dann im
Konfigurationsbildschirm die Schaltfläche Update Firmware (Firmware aktualisieren). Nun muss der Benutzer die IP-
Adresse mit der Seriennummer des Geräts wählen. Wählen Sie das Gerät aus, indem Sie auf die Seriennummer klicken
oder drücken. Der Aktualisierungsvorgang wird automatisch gestartet. Beobachten Sie den Bildschirm der STVI-Anzeige
und das Gerät. Nach Abschluss des Downloads erkennen Sie, dass die Lüfter hochlaufen und die LEDs auf dem SMRT-
Gerät schnell blinken. Sie erhalten eine Anweisung, das Prüfsystem neu zu starten (aus- und wieder einzuschalten).
PC- und RTMS-Software: Wenn Sie die PC-Version der RTMS-Software verwenden, ist diese dem STVI sehr ähnlich.
Wenn Sie auf die Schaltfläche „Update Firmware" (Firmware aktualisieren) klicken, wird das vertraute Windows-
Browserdialogfeld Datei öffnen angezeigt. Navigieren Sie im Pulldown-Menü Suchen in zu dem Speicherort, an dem
die neue Firmware auf den PC heruntergeladen wurde. Klicken Sie auf den Dateiordner SMRT_LDR (SMRT Loader),
um ihn zu öffnen. Dort finden Sie die neue Firmware-Datei. Klicken Sie auf die Datei und dann auf „Öffnen". Sie
werden aufgefordert, ein Gerät aus dem Bildschirm „IP Address" (IP-Adresse) auszuwählen. Wählen Sie das Gerät aus,
indem Sie auf die Seriennummer klicken. Der Aktualisierungsvorgang wird automatisch gestartet. Nach Abschluss des
Downloads erkennen Sie, dass die Lüfter hochlaufen und die LEDs auf dem SMRT-Gerät schnell blinken. Sie erhalten
eine Anweisung, das Prüfsystem neu zu starten (aus- und wieder einzuschalten). Beachten Sie, dass Sie nach dem
Neustart des SMRT-Geräts bei Verwendung der PC-Version der RTMS-Software die RTMS-Software auf Ihrem PC neu
starten müssen, um wieder Kontrolle über das SMRT-Gerät zu erhalten.
5.2 Service- und Reparaturanweisungen
Die folgenden grundlegenden Informationen zur Fehlerbehebung wurden bereitgestellt, um die Techniker dabei zu
unterstützen, die möglichen Ursachen eines Problems zu erkennen.
Da das SMRT-Gerät mit oberflächenmontierten Bauelementen und anderen Bauteilen ausgestattet ist, gehen die
meisten Reparaturen der einzelnen Module über den Umfang des grundlegenden Fehlerbehebungshandbuchs
hinaus. Sie sollten daher an die Kundendienstabteilung von Megger verwiesen oder von einem Megger-Mitarbeiter
durchgeführt werden.
G
Wenn sich das Gerät nach der Werkswartung noch innerhalb der ursprünglichen Garantiezeit oder der
eingeschränkten Garantiezeit befindet, muss das Werk vor der Durchführung von Reparaturen
kontaktiert werden, da anderenfalls die Garantie erlischt.
