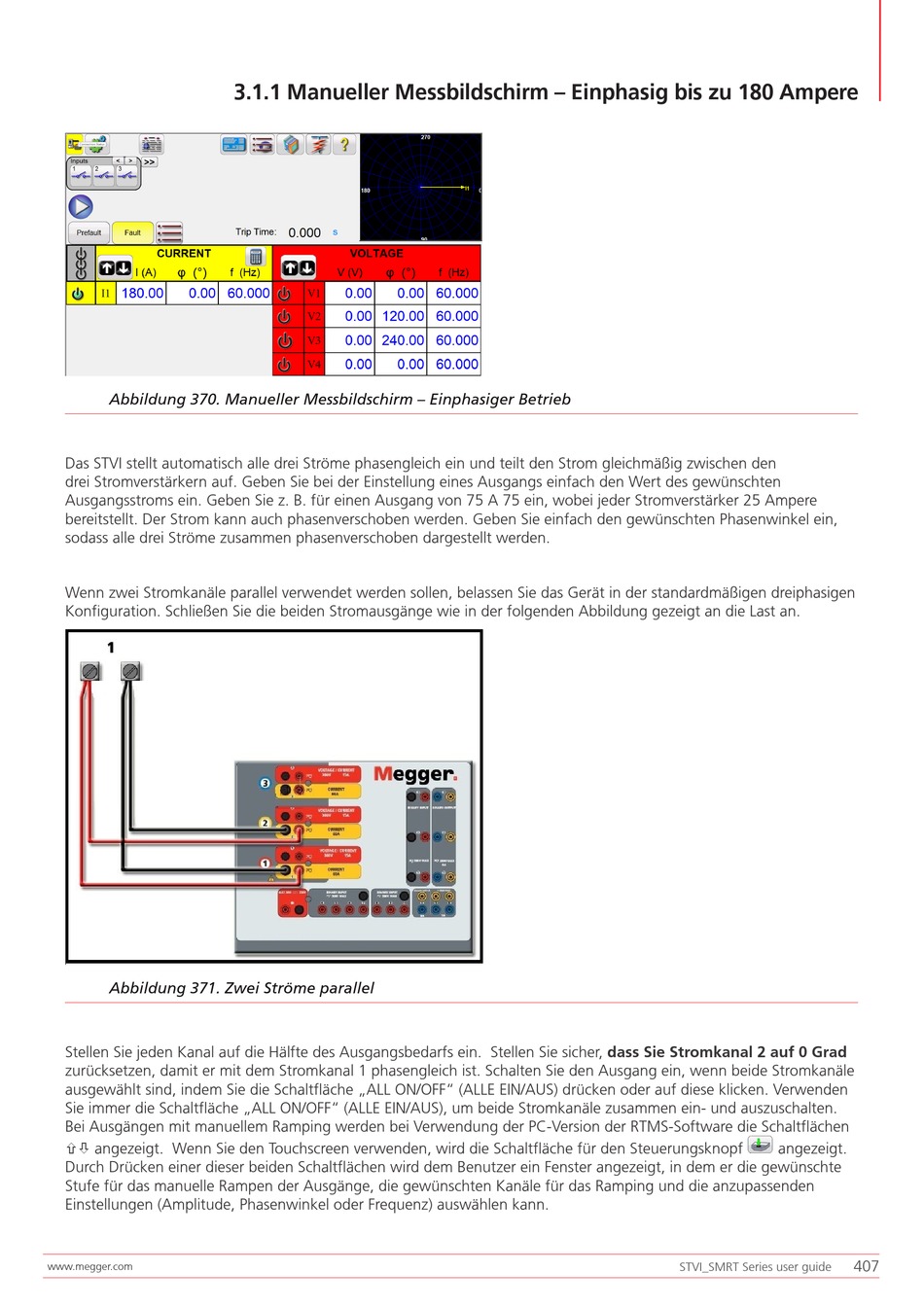

Abbildung 370. Manueller Messbildschirm – Einphasiger Betrieb
Das STVI stellt automatisch alle drei Ströme phasengleich ein und teilt den Strom gleichmäßig zwischen den
drei Stromverstärkern auf. Geben Sie bei der Einstellung eines Ausgangs einfach den Wert des gewünschten
Ausgangsstroms ein. Geben Sie z. B. für einen Ausgang von 75 A 75 ein, wobei jeder Stromverstärker 25 Ampere
bereitstellt. Der Strom kann auch phasenverschoben werden. Geben Sie einfach den gewünschten Phasenwinkel ein,
sodass alle drei Ströme zusammen phasenverschoben dargestellt werden.
Wenn zwei Stromkanäle parallel verwendet werden sollen, belassen Sie das Gerät in der standardmäßigen dreiphasigen
Konfiguration. Schließen Sie die beiden Stromausgänge wie in der folgenden Abbildung gezeigt an die Last an.
Abbildung 371. Zwei Ströme parallel
Stellen Sie jeden Kanal auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie Stromkanal 2 auf 0 Grad
zurücksetzen, damit er mit dem Stromkanal 1 phasengleich ist. Schalten Sie den Ausgang ein, wenn beide Stromkanäle
ausgewählt sind, indem Sie die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder auf diese klicken. Verwenden
Sie immer die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten.
Bei Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen
 angezeigt. Wenn Sie den Touchscreen verwenden, wird die Schaltfläche für den Steuerungsknopf
Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte
Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die anzupassenden
Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
www.megger.com
3.1.1 Manueller Messbildschirm – Einphasig bis zu 180 Ampere
angezeigt.
