4.2.1 Symmetrische offene Dreieckschaltung
4.2.1 Symmetrische offene Dreieckschaltung
Die offene Dreieckschaltung ist einfach in der Anwendung, wenn eine symmetrische dreiphasige Quelle erforderlich ist,
da die Amplituden- und Phasenbeziehung direkt eingestellt werden kann. Es sind keine Berechnungen erforderlich.
Bei Verwendung der offenen Dreieckskonfiguration wird empfohlen, Spannungskanal 1, als V1 bezeichnet, und
Spannungskanal 2, als V2 bezeichnet, zu verwenden, während der COMMON-Anschlusspol als Vg bezeichnet wird.
Mit dieser Anordnung können Größe und Phasenwinkel des Potenzials einfach berechnet und eingestellt werden. Für
die symmetrische Dreiphasenbedingung sind V1g und V2g gleich groß und durch einen Winkel von 60o getrennt. Dies
geschieht durch Einstellen der Potenziale V1 und V2 auf die gleiche Größe, Einstellen von 0° für V1 und 300o (60 Grad
voreilend unter der Annahme, dass die Standardphasendrehung auf 360° nacheilend eingestellt ist) für V2, siehe die
folgenden Abbildungen.

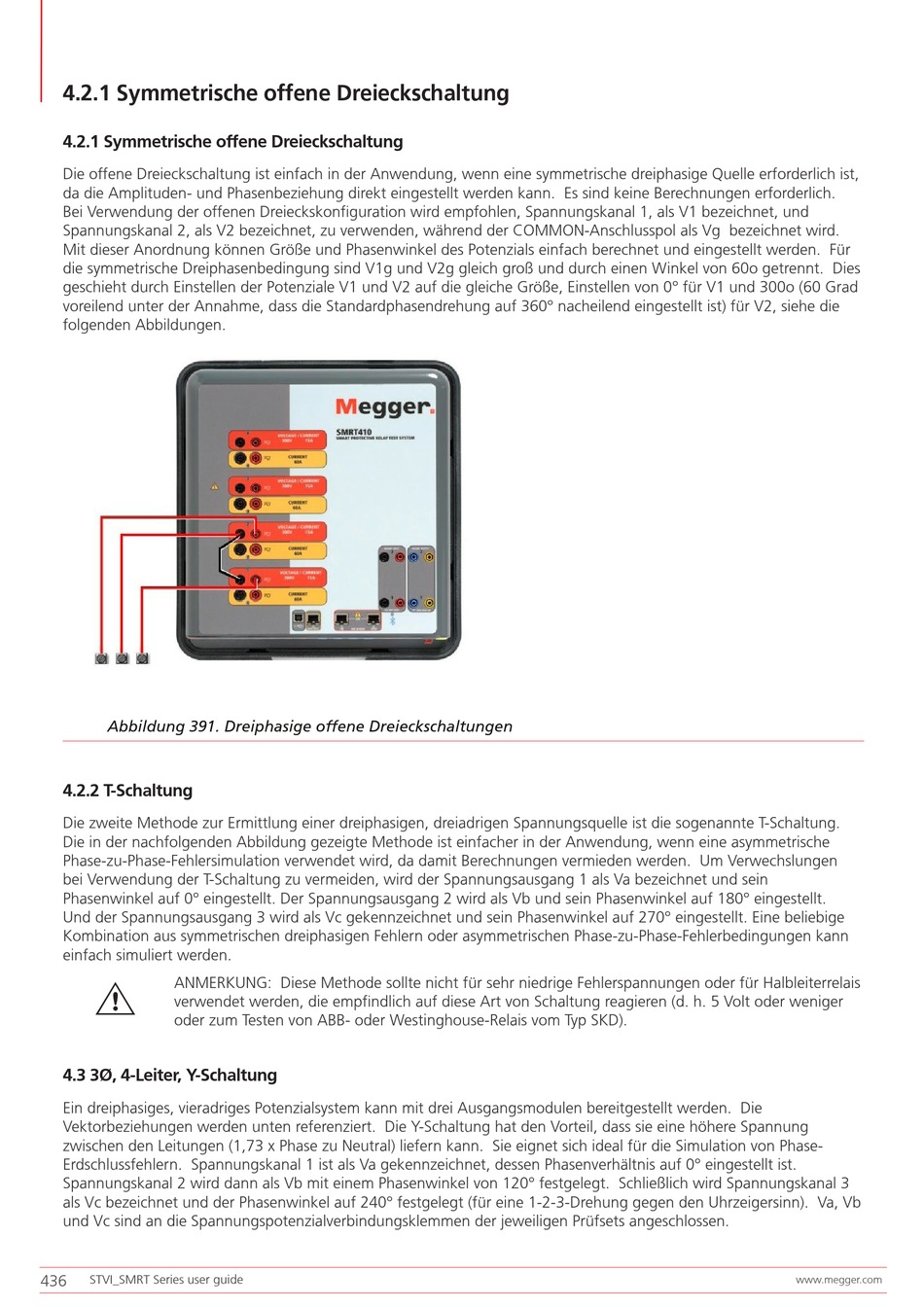

Abbildung 391. Dreiphasige offene Dreieckschaltungen
4.2.2 T-Schaltung
Die zweite Methode zur Ermittlung einer dreiphasigen, dreiadrigen Spannungsquelle ist die sogenannte T-Schaltung.
Die in der nachfolgenden Abbildung gezeigte Methode ist einfacher in der Anwendung, wenn eine asymmetrische
Phase-zu-Phase-Fehlersimulation verwendet wird, da damit Berechnungen vermieden werden. Um Verwechslungen
bei Verwendung der T-Schaltung zu vermeiden, wird der Spannungsausgang 1 als Va bezeichnet und sein
Phasenwinkel auf 0° eingestellt. Der Spannungsausgang 2 wird als Vb und sein Phasenwinkel auf 180° eingestellt.
Und der Spannungsausgang 3 wird als Vc gekennzeichnet und sein Phasenwinkel auf 270° eingestellt. Eine beliebige
Kombination aus symmetrischen dreiphasigen Fehlern oder asymmetrischen Phase-zu-Phase-Fehlerbedingungen kann
einfach simuliert werden.
G ANMERKUNG: Diese Methode sollte nicht für sehr niedrige Fehlerspannungen oder für Halbleiterrelais
verwendet werden, die empfindlich auf diese Art von Schaltung reagieren (d. h. 5 Volt oder weniger
oder zum Testen von ABB- oder Westinghouse-Relais vom Typ SKD).
4.3 3Ø, 4-Leiter, Y-Schaltung
Ein dreiphasiges, vieradriges Potenzialsystem kann mit drei Ausgangsmodulen bereitgestellt werden. Die
Vektorbeziehungen werden unten referenziert. Die Y-Schaltung hat den Vorteil, dass sie eine höhere Spannung
zwischen den Leitungen (1,73 x Phase zu Neutral) liefern kann. Sie eignet sich ideal für die Simulation von Phase-
Erdschlussfehlern. Spannungskanal 1 ist als Va gekennzeichnet, dessen Phasenverhältnis auf 0° eingestellt ist.
Spannungskanal 2 wird dann als Vb mit einem Phasenwinkel von 120° festgelegt. Schließlich wird Spannungskanal 3
als Vc bezeichnet und der Phasenwinkel auf 240° festgelegt (für eine 1-2-3-Drehung gegen den Uhrzeigersinn). Va, Vb
und Vc sind an die Spannungspotenzialverbindungsklemmen der jeweiligen Prüfsets angeschlossen.
