2.3.1.11 „Advanced Mode - Convertible V/I Selection for Multi-Phase
Current Output" (Erweiterter Modus – Wandelbare V/I-Auswahl für
Mehrphasenstromausgang)

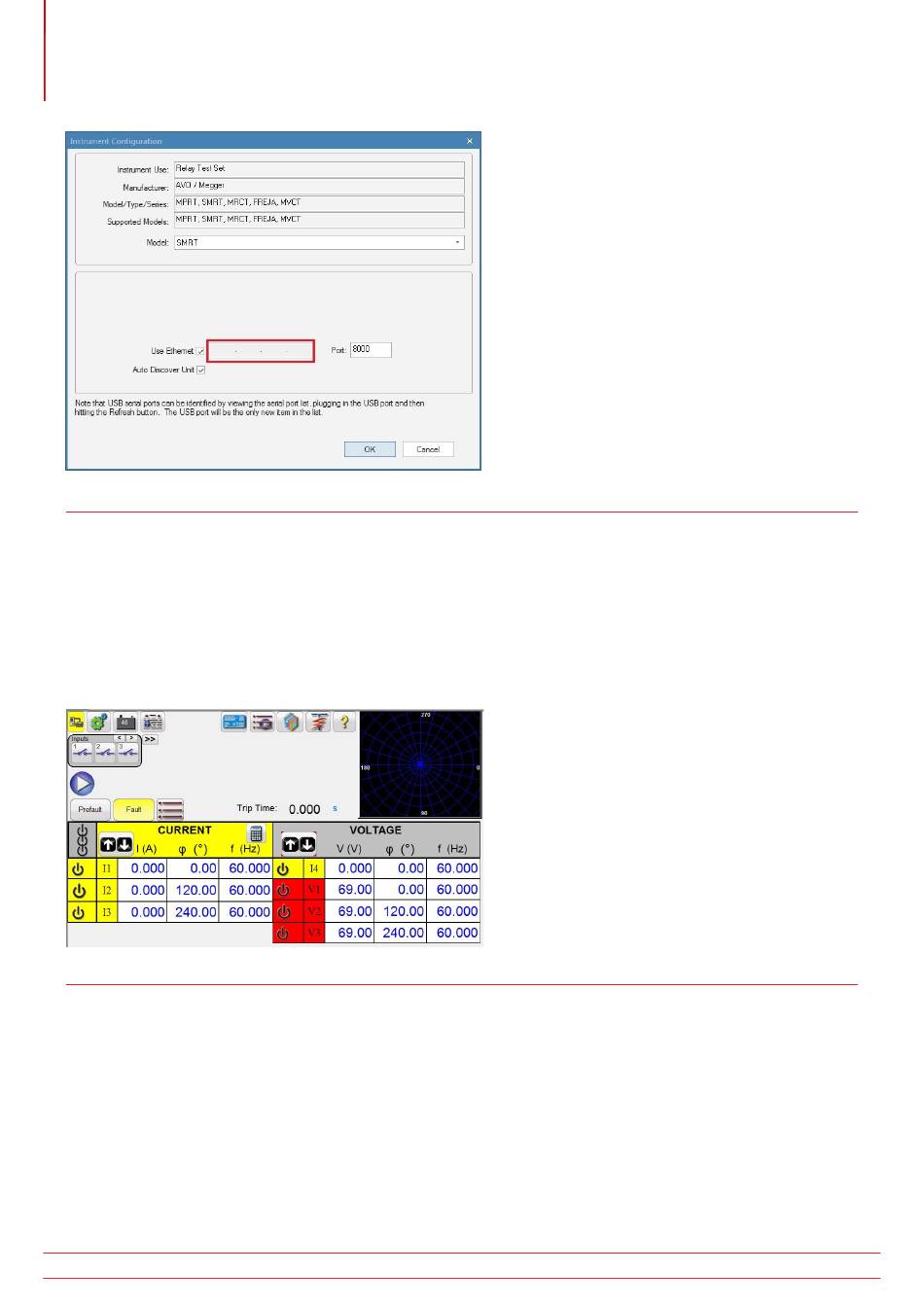

Abbildung 9. PowerDB-Bildschirm „Instrument Configuration" (Gerätekonfiguration)
2.3.1.11 „Advanced Mode - Convertible V/I Selection for Multi-Phase Current Output" (Erweiterter
Modus – Wandelbare V/I-Auswahl für Mehrphasenstromausgang)
Klicken Sie im Abschnitt „Hardware" des Konfigurationsbildschirms auf die Schaltfläche „Advanced Mode" (Erweiterter
Modus), um auf die Anzahl der Spannungskanäle für die Umwandlung in Ströme zuzugreifen. Wenn Sie mehr als drei,
aber weniger als sechs Ströme benötigen, drücken Sie diese Schaltfläche, um auszuwählen, wie viele Spannungskanäle
umgewandelt werden sollen. Wenn Sie beispielsweise vier Ströme benötigen, drücken Sie die Schaltfläche „Advanced
Mode" und stellen Sie im gezeigten Feld „1" ein. Wenn Sie zum Messbildschirm zurückkehren, wird Spannungskanal 1
jetzt in einen Stromkanal umgewandelt.
Abbildung 10. Spannungskanal in Stromkanal umgewandelt
Beachten Sie, dass die Umwandlung der Spannungskanäle mit Kanal 1 beginnt und aufsteigend nach oben festgelegt
wird. Daher führt die Auswahl von zwei wandelbaren Kanälen dazu, dass die Spannungskanäle 1 und 2 in Ströme
umgewandelt werden und Spannungskanal 3 als Spannungsausgang verbleibt.
2.3.1.12 „?" Hilfeschaltfläche
Drücken Sie diese Schaltfläche, um auf das integrierte Handbuch zuzugreifen und Hilfe zum Konfigurationsbildschirm
zu erhalten.
