4.2 3Ø, 3-Leiter, offene Dreieck- und T-Schaltung
KEINESFALLS, mehr als zwei Spannungskanäle in Reihe zu schalten.

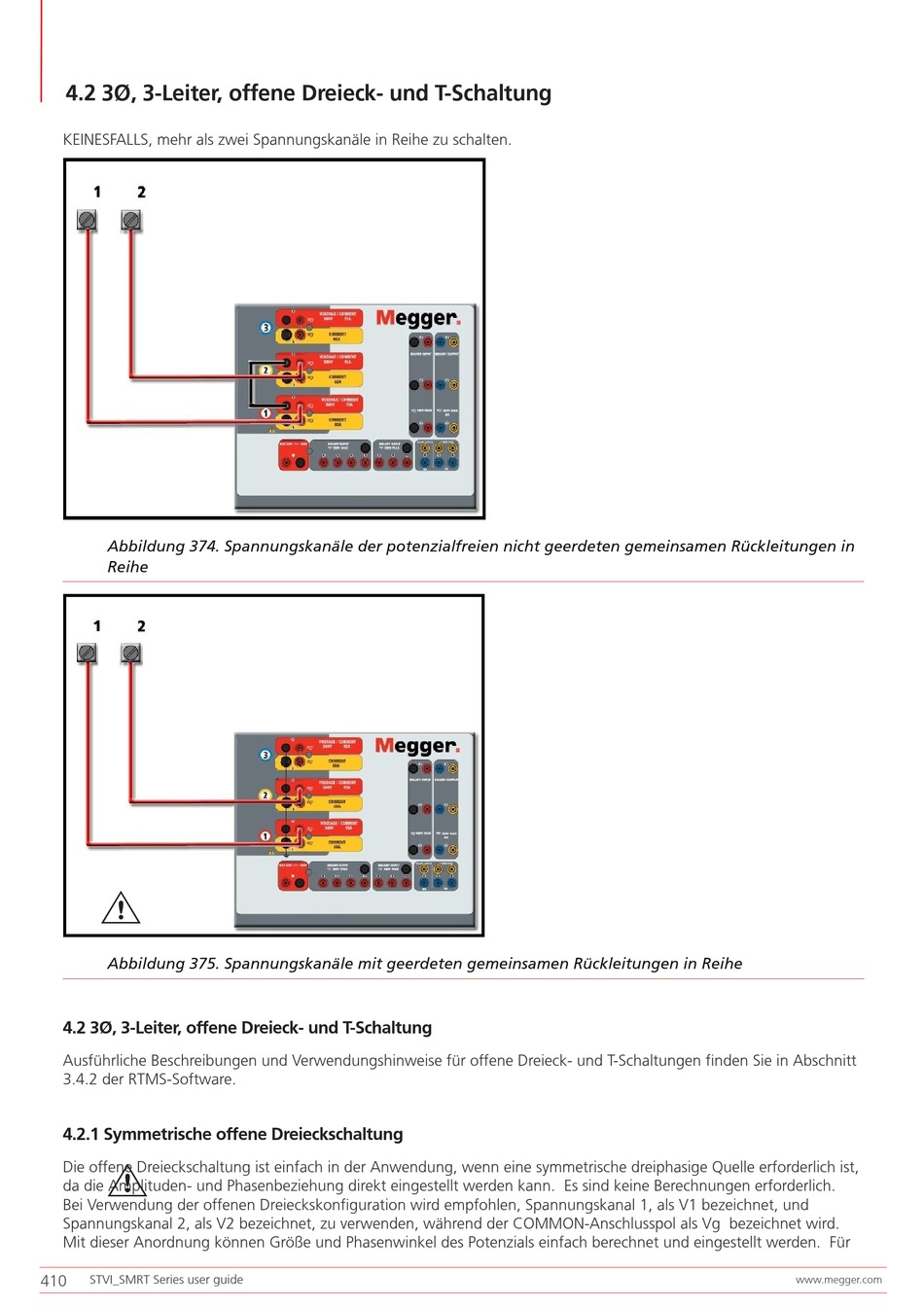

Abbildung 374. Spannungskanäle der potenzialfreien nicht geerdeten gemeinsamen Rückleitungen in
Reihe
G
Abbildung 375. Spannungskanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
4.2 3Ø, 3-Leiter, offene Dreieck- und T-Schaltung
Ausführliche Beschreibungen und Verwendungshinweise für offene Dreieck- und T-Schaltungen finden Sie in Abschnitt
3.4.2 der RTMS-Software.
4.2.1 Symmetrische offene Dreieckschaltung
G
Die offene Dreieckschaltung ist einfach in der Anwendung, wenn eine symmetrische dreiphasige Quelle erforderlich ist,
da die Amplituden- und Phasenbeziehung direkt eingestellt werden kann. Es sind keine Berechnungen erforderlich.
Bei Verwendung der offenen Dreieckskonfiguration wird empfohlen, Spannungskanal 1, als V1 bezeichnet, und
Spannungskanal 2, als V2 bezeichnet, zu verwenden, während der COMMON-Anschlusspol als Vg bezeichnet wird.
Mit dieser Anordnung können Größe und Phasenwinkel des Potenzials einfach berechnet und eingestellt werden. Für
410
