1.3 Spannung - Stromgenerator (VIGEN) und Doppelstrommodule (DIGEN)

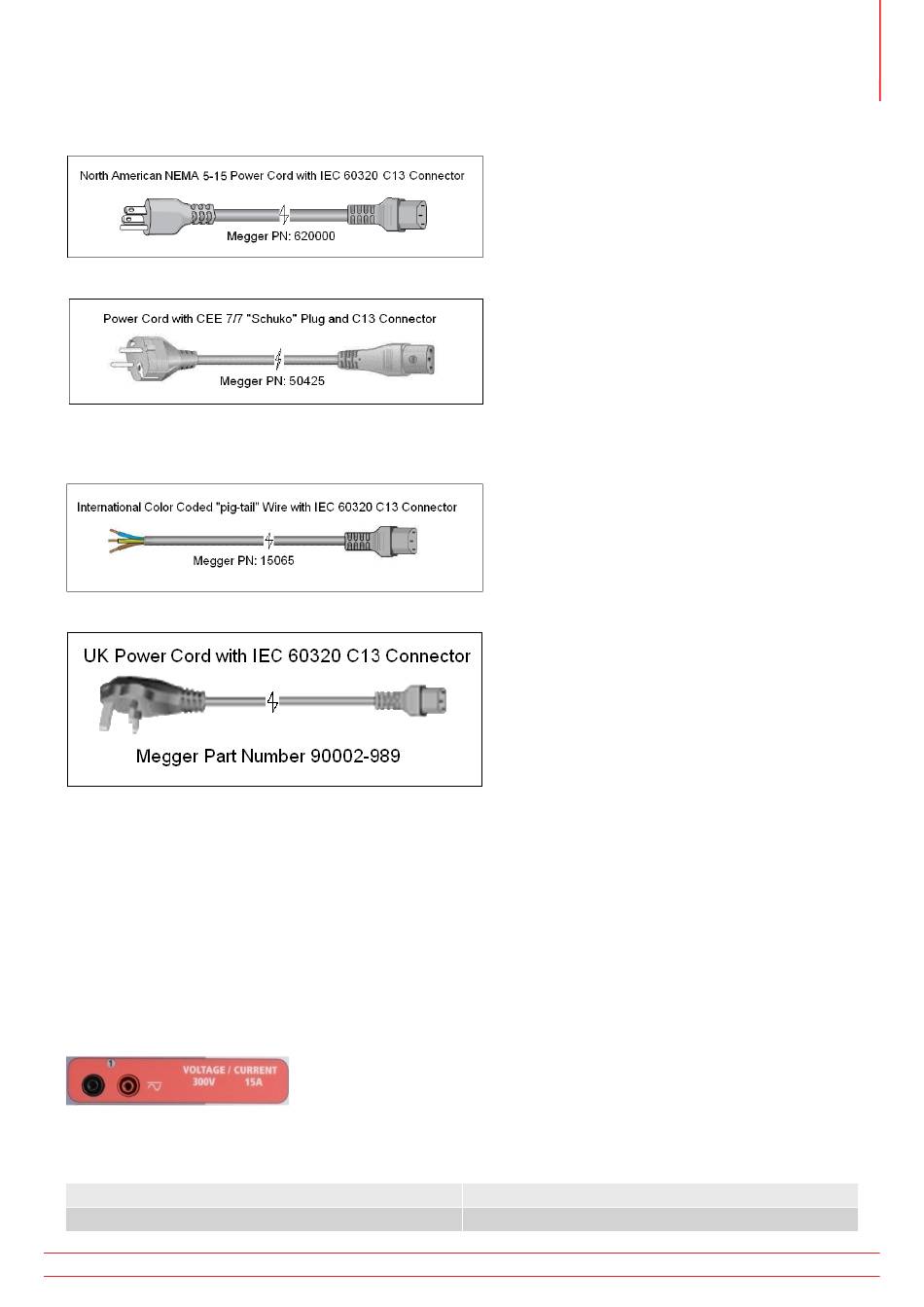

Modell SMRT410 XXXXXXAXXX
Modell SMRT410 XXXXXXEXXX
Modell SMRT410 XXXXXXIXXX
Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden Stecker vorbereitet (länderabhängig). Es gelten
die folgenden Farben: Braun = Phase, Blau = Neutralleiter und Grün/Gelb = Schutzleiter.
Modell SMRT410 XXXXXXUXXX
1.3 Spannung-Stromgenerator (VIGEN) und Doppelstrommodule (DIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen Ausgangskanäle angegeben.
Die Spannungskanäle der Phasen 1, 2, 3 und 4 sind rot markiert. Die Stromkanäle der Phasen 1, 2, 3 und 4 sind
gelb markiert. Das optionale Doppelstrommodul umfasst zwei Stromkanäle der Phasen 5 und 6, ebenfalls mit gelber
Umrandung. Alle Ausgänge sind unabhängig von plötzlichen Änderungen der Netzspannung und -frequenz und
werden so geregelt, dass Änderungen der Lastimpedanz den Ausgang nicht beeinflussen. Alle Verstärkerausgänge sind
isoliert oder potenzialfrei. Die SMRT-Geräte können optional mit den gemeinsamen Verstärkerrückleitungen bestellt
werden, die mit dem Masseanschluss verbunden sind.
1.3.1 Konvertierbarer Spannungs-/Stromverstärker
Der SMRT PowerV™ Spannungsverstärker liefert eine flache Leistungskurve von 30 bis 150 Volt im 150-V-Bereich,
um die Prüfung von Starkstromanwendungen, z. B. Feldprüfungen, zu ermöglichen. Die folgenden Ausgänge sind
vorhanden.
Spannungsbereich
30,00V
www.megger.com
wird mit einem Netzkabel für Nordamerika (Teilenummer 620000) geliefert.
wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer 50425) geliefert.
wird mit einem Netzkabel mit internationaler Farbcodierung geliefert. Das Kabel,
wird mit einem UK-Netzkabel (Teilenummer 90002-989) geliefert.
Leistung/Strom (Max.)
150 VA bei 5,0 A
