Betriebscharakteristik) ausgewählt werden. Der Prüfpunkt ist der Satz von Werten, der sowohl die Mag- als auch die
Phasenwinkel- und kartesischen Werte wiedergibt, die in der Grafik erstellt werden. Durch weitere Klicks werden
zusätzliche Prüfpunkte an den Mauspositionen erzeugt. Beachten Sie, dass bei der Auswahl von Prüfpunkten die
Prüfpunkte so angewendet werden, wie es im Einstellungsbildschirm für die Impedanzkonfiguration festgelegt ist,
siehe 3.6.5.6 Punktzeiten automatisch einstellen. Beachten Sie auch, das beim Klicken auf die Schaltfläche „Shots"
(Aufnahmen) Fenster für die % min/max-Zeit angezeigt werden, in denen standardmäßig ± 5 % der Zeit festgelegt ist,
die im Einstellungsbildschirm für die Impedanzkonfiguration genannt ist, siehe folgende Abbildung.

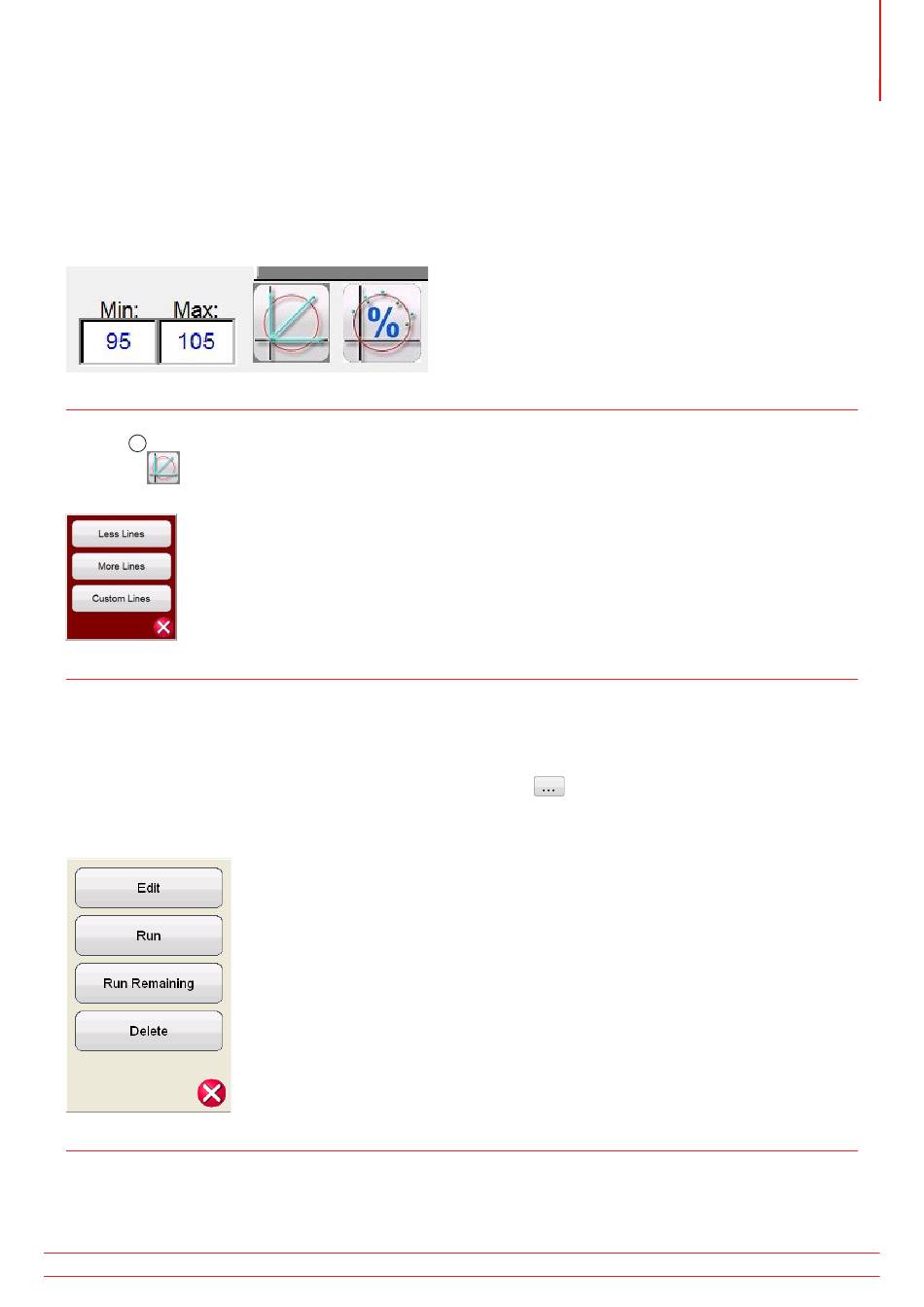

Abbildung 177. Einstellungen für % min/max-Aufnahmezeit
3.6.6.15 Schaltfläche „Quick Test – Auto Generate Test Points" (Schnelltest - Prüfpunkte automatisch
15
erzeugen)
Durch Drücken oder Klicken auf diese Schaltfläche wird das folgende Auswahlmenü angezeigt.
Abbildung 178. Schnelltest – Optionen zum automatischen Erzeugen von Prüflinien
Wenn Sie „Less Lines" (Weniger Linien) auswählen, werden drei Prüflinien gezeichnet. Eine Prüflinie wird im Bildschirm
„Settings" (Einstellungen) bei 0 Grad, eine weitere bei 90 Grad und eine entlang der Einstellung für den Zeilenwinkel
gezeichnet. Durch Drücken oder Klicken auf die Schaltfläche „More Lines" (Mehr Linien) werden bis zu neun Prüflinien
gezeichnet. Über die Schaltflächen „Run/Edit" (Ausführen/Bearbeiten)
und neu zeichnen. Benutzerdefinierte Linien ermöglichen es dem Benutzer, drei Prüflinien-Winkel zu definieren.
Drücken Sie die Schaltfläche „Run/Edit" (Ausführen/Bearbeiten) für einen einzelnen Prüfpunkt. Daraufhin wird der
Bildschirm mit den folgenden Optionen angezeigt.
Abbildung 179. Optionen der Schaltfläche „Run / Edit" (Ausführen/Bearbeiten)
Der Benutzer kann die Werte für die Startimpedanz bearbeiten, den ausgewählten Test einzeln ausführen, die übrigen
Tests ausführen oder den ausgewählten Test löschen. Drücken Sie zum Beenden das rote X.
www.megger.com
3.6.6.15 Schaltfläche „Quick Test – Auto Generate Test
Points" (Schnelltest - Prüfpunkte automatisch erzeugen)
können Sie jede beliebige Prüflinie löschen
