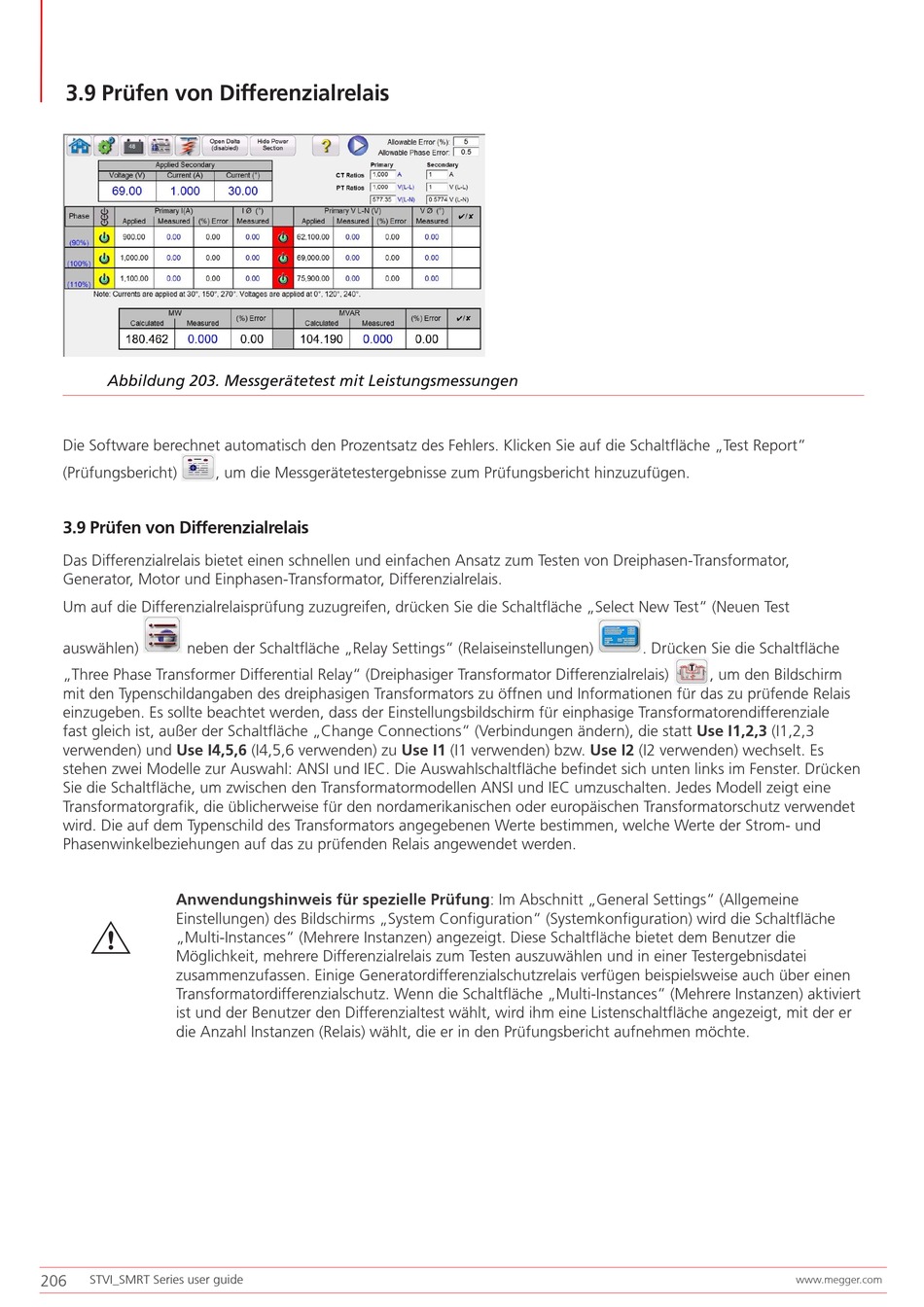

3.9 Prüfen von Differenzialrelais
Abbildung 203. Messgerätetest mit Leistungsmessungen
Die Software berechnet automatisch den Prozentsatz des Fehlers. Klicken Sie auf die Schaltfläche „Test Report"
(Prüfungsbericht)
, um die Messgerätetestergebnisse zum Prüfungsbericht hinzuzufügen.
3.9 Prüfen von Differenzialrelais
Das Differenzialrelais bietet einen schnellen und einfachen Ansatz zum Testen von Dreiphasen-Transformator,
Generator, Motor und Einphasen-Transformator, Differenzialrelais.
Um auf die Differenzialrelaisprüfung zuzugreifen, drücken Sie die Schaltfläche „Select New Test" (Neuen Test
auswählen)
neben der Schaltfläche „Relay Settings" (Relaiseinstellungen)
„Three Phase Transformer Differential Relay" (Dreiphasiger Transformator Differenzialrelais)
mit den Typenschildangaben des dreiphasigen Transformators zu öffnen und Informationen für das zu prüfende Relais
einzugeben. Es sollte beachtet werden, dass der Einstellungsbildschirm für einphasige Transformatorendifferenziale
fast gleich ist, außer der Schaltfläche „Change Connections" (Verbindungen ändern), die statt Use I1,2,3 (I1,2,3
verwenden) und Use I4,5,6 (I4,5,6 verwenden) zu Use I1 (I1 verwenden) bzw. Use I2 (I2 verwenden) wechselt. Es
stehen zwei Modelle zur Auswahl: ANSI und IEC. Die Auswahlschaltfläche befindet sich unten links im Fenster. Drücken
Sie die Schaltfläche, um zwischen den Transformatormodellen ANSI und IEC umzuschalten. Jedes Modell zeigt eine
Transformatorgrafik, die üblicherweise für den nordamerikanischen oder europäischen Transformatorschutz verwendet
wird. Die auf dem Typenschild des Transformators angegebenen Werte bestimmen, welche Werte der Strom- und
Phasenwinkelbeziehungen auf das zu prüfenden Relais angewendet werden.
Anwendungshinweis für spezielle Prüfung: Im Abschnitt „General Settings" (Allgemeine
Einstellungen) des Bildschirms „System Configuration" (Systemkonfiguration) wird die Schaltfläche
G
„Multi-Instances" (Mehrere Instanzen) angezeigt. Diese Schaltfläche bietet dem Benutzer die
Möglichkeit, mehrere Differenzialrelais zum Testen auszuwählen und in einer Testergebnisdatei
zusammenzufassen. Einige Generatordifferenzialschutzrelais verfügen beispielsweise auch über einen
Transformatordifferenzialschutz. Wenn die Schaltfläche „Multi-Instances" (Mehrere Instanzen) aktiviert
ist und der Benutzer den Differenzialtest wählt, wird ihm eine Listenschaltfläche angezeigt, mit der er
die Anzahl Instanzen (Relais) wählt, die er in den Prüfungsbericht aufnehmen möchte.
206
STVI_SMRT Series user guide
. Drücken Sie die Schaltfläche
, um den Bildschirm
www.megger.com
