3.12.2.9 Schaltfläche „Battery Simulator" (Batteriesimulator)
9
Schaltfläche für den Batteriesimulator: Der Batteriesimulator wird durch Drücken der Schaltfläche ein- und
ausgeschaltet. Die Hintergrundfarbe ändert sich dabei: Rot für EIN und Schwarz für AUS. Die anzulegende Spannung
wird mithilfe der Schaltfläche angezeigt und kann durch Drücken der Konfigurationsschaltfläche geändert werden.
3.12.2.10 Schaltfläche „Start Now" (Jetzt starten)
10
Die Schaltfläche „Start Now" (Jetzt starten) funktioniert in Verbindung mit der blauen Schaltfläche „Run Test"
(Prüflauf).

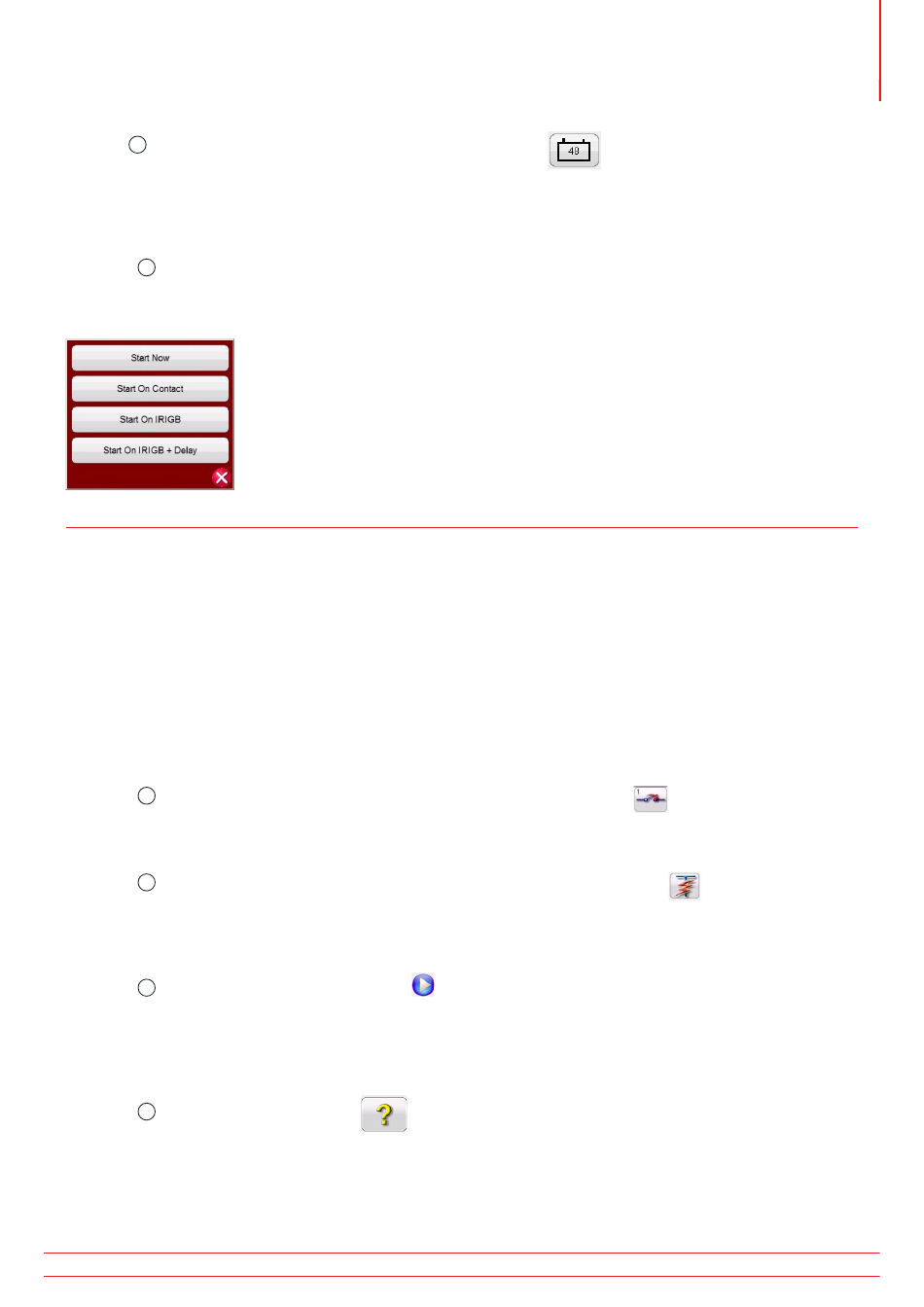

Abbildung 232. Optionen für COMTRADE „Start Now" (Jetzt starten)
Durch Klicken auf die Schaltfläche „Start Now" (Jetzt starten) wird ein Menü geöffnet, in dem der Benutzer auswählen
kann, ob der Test durch Drücken oder Klicken auf die blaue Schaltfläche „Run Test" (Prüflauf) oder durch eine
Statusänderung des Kontakts gestartet werden soll. Es sind zwei IRIGB-Startoptionen verfügbar. Bei der ersten Option
erfolgt der Start zu einer bestimmten Zeit, die durch Dekodierung des IRIG-B-Zeitcodes an Binäreingang 1 bereitgestellt
wird (für End-to-End-Tests verwendet). Bei der zweiten Option erfolgt der Start gemäß IRGIB-Dekodierung + einer
Verzögerungszeit. Die Verzögerungszeit ist für Relaisprüfysteme anderer Hersteller erforderlich, die langsamer sind
als die SMRT- oder FREJA 500-Systeme. Wenn Sie die Schaltfläche „Start IRIG" (IRIG starten) wählen und auf die
blaue Schaltfläche „Run Test" (Prüflauf) klicken, wird ein Fenster mit der aktuellen UTC-Zeit und einer voreingestellten
Auslösezeit angezeigt, die 1 Minute in die Zukunft liegt. Durch Drücken oder Klicken auf die grüne Häkchenschaltfläche
wird die Auslösezeit wie angezeigt eingestellt.
3.12.2.11 Schaltfläche „Binary Input Setting" (Einstellung Binäreingang)
11
Drücken Sie diese Schaltfläche, um das Dialogfeld „Binary Input" (Binäreingang) anzuzeigen.
3.12.2.12 Schaltfläche „Run Predefined Test" (Vordefinierten Test ausführen)
12
Durch Drücken der Schaltfläche „Run Predefined Test" (Vordefinierten Test ausführen) kann der Benutzer aus einer Liste
vordefinierter Relaisprüfungen auswählen, die zuvor in der Datenbank gespeichert wurden.
3.12.2.13 Schaltfläche „Run Test"(Prüflauf)
13
Durch Drücken oder Klicken auf die blaue Schaltfläche „Run the Test" (Prüflauf ausführen) werden die Wellenformen
heruntergeladen. Basierend auf der Einstellung „Start Now" (Jetzt starten) wendet das Prüfset den Vorfehlervektor an.
Anschließend werden die Wiedergabewerte von COMTRADE angezeigt und das zu prüfende Relais wird gesucht.
3.12.2.14 Schaltfläche „Help" (Hilfe)
14
Durch Drücken dieser Schaltfläche wird die Hilfe zum COMTRADE-Test geöffnet. Sie kann auch zum Zurücksetzen des
Systems verwendet werden.
