2. Kicken Sie auf die Schaltfläche GENERIC SEL (SEL generisch), um das zu prüfende Relais zu wählen, siehe
folgende Abbildung.

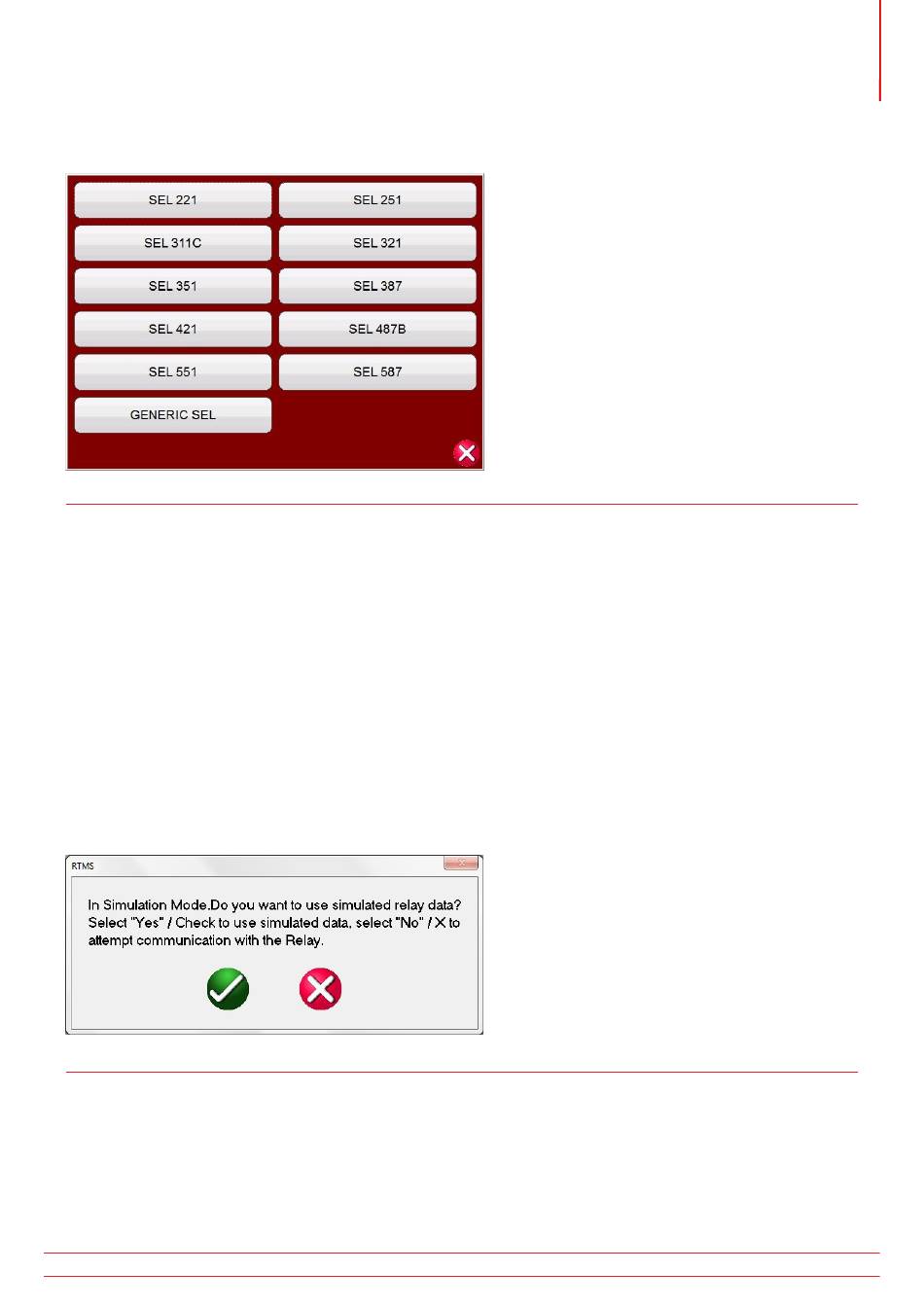

Abbildung 31. Liste verfügbarer SEL-Relais
3. Wählen Sie das zu prüfende Relais. Wenn das Relais nicht verfügbar ist, wählen Sie GENERIC SEL.
4. Die Zeile mit den Lesebefehlen kann manuell bearbeitet werden. Angaben hierzu finden Sie im
Bedienungshandbuch des Relais, falls besondere Befehle erforderlich sind.
5. Geben Sie die Passwörter der Stufen 1 und 2 ein, wenn sie sich vom Standard unterscheiden.
6. Verbinden Sie das serielle SEL-USB-Kabel mit dem seriellen Kommunikationsanschluss des Relais.
7. Wählen Sie den gewünschten Relais-COM-Port für Ihren PC oder das Relais-Prüfsystem. Wenn das Relais-
Prüfsystem, das Sie verwenden, ein SMRT-D-Modell oder ein FREJA-500-System ist, nutzen Sie die höchste
angegebene COM-Portnummer. Wenn Sie einen PC verwenden, wählen Sie den entsprechenden COM-Port für
den seriellen USB-Adapter, den Sie nutzen.
8. Drücken oder klicken Sie auf die Schaltfläche „Refresh" (Aktualisieren), um den COM-Port zu erkennen, an dem
das Relais angeschlossen ist.
9. Eine Dropdown-Liste wird angezeigt, sobald das Feld des COM-Ports angeklickt wird.
10. Wählen Sie die vom Relais verwendete Baudrate und klicken Sie dann auf „Read from Relay" (Aus Relais lesen).
11. Wenn PowerDB im Simulationsmodus ist, wird eine Meldung wie unten aufgeführt angezeigt.
Abbildung 32. Meldung zum Herunterladen von Simulationseinstellungen
12. Nach Auswahl des roten Kreuzes werden die Einstellungen des Relais ausgelesen.
13. Ein Eintrag wird im Meldungsbanner des Relais angezeigt, um anzugeben, dass der Verbindungsaufbau
begonnen hat.
14. Sobald alle Einstellungen des Relais ausgelesen sind, kann der Benutzer das Relais mit den Relaiseinstellungen
prüfen. In einigen Relais können Hunderte Einstellungen vorhanden sein, daher kann es abhängig von der
Baudrate mehrere Minuten dauern, alle Einstellungen herunterzuladen.
www.megger.com
3.1.6.1.1.1 „Read from SEL Relay:" (Aus SEL-Relais lesen)
