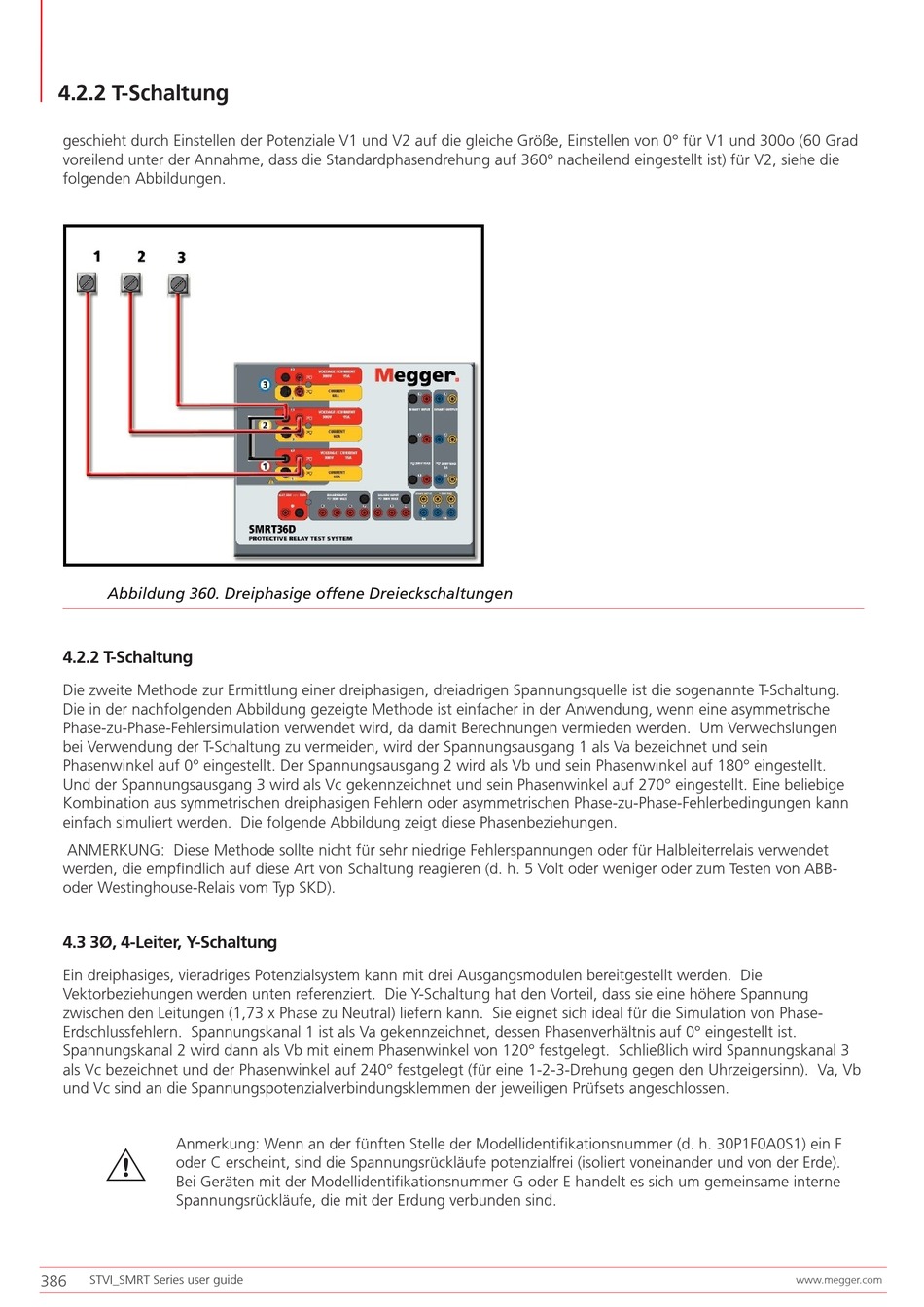

4.2.2 T-Schaltung

geschieht durch Einstellen der Potenziale V1 und V2 auf die gleiche Größe, Einstellen von 0° für V1 und 300o (60 Grad
voreilend unter der Annahme, dass die Standardphasendrehung auf 360° nacheilend eingestellt ist) für V2, siehe die
folgenden Abbildungen.
Abbildung 360. Dreiphasige offene Dreieckschaltungen
4.2.2 T-Schaltung
Die zweite Methode zur Ermittlung einer dreiphasigen, dreiadrigen Spannungsquelle ist die sogenannte T-Schaltung.
Die in der nachfolgenden Abbildung gezeigte Methode ist einfacher in der Anwendung, wenn eine asymmetrische
Phase-zu-Phase-Fehlersimulation verwendet wird, da damit Berechnungen vermieden werden. Um Verwechslungen
bei Verwendung der T-Schaltung zu vermeiden, wird der Spannungsausgang 1 als Va bezeichnet und sein
Phasenwinkel auf 0° eingestellt. Der Spannungsausgang 2 wird als Vb und sein Phasenwinkel auf 180° eingestellt.
Und der Spannungsausgang 3 wird als Vc gekennzeichnet und sein Phasenwinkel auf 270° eingestellt. Eine beliebige
Kombination aus symmetrischen dreiphasigen Fehlern oder asymmetrischen Phase-zu-Phase-Fehlerbedingungen kann
einfach simuliert werden. Die folgende Abbildung zeigt diese Phasenbeziehungen.
ANMERKUNG: Diese Methode sollte nicht für sehr niedrige Fehlerspannungen oder für Halbleiterrelais verwendet
werden, die empfindlich auf diese Art von Schaltung reagieren (d. h. 5 Volt oder weniger oder zum Testen von ABB-
oder Westinghouse-Relais vom Typ SKD).
4.3 3Ø, 4-Leiter, Y-Schaltung
Ein dreiphasiges, vieradriges Potenzialsystem kann mit drei Ausgangsmodulen bereitgestellt werden. Die
Vektorbeziehungen werden unten referenziert. Die Y-Schaltung hat den Vorteil, dass sie eine höhere Spannung
zwischen den Leitungen (1,73 x Phase zu Neutral) liefern kann. Sie eignet sich ideal für die Simulation von Phase-
Erdschlussfehlern. Spannungskanal 1 ist als Va gekennzeichnet, dessen Phasenverhältnis auf 0° eingestellt ist.
Spannungskanal 2 wird dann als Vb mit einem Phasenwinkel von 120° festgelegt. Schließlich wird Spannungskanal 3
als Vc bezeichnet und der Phasenwinkel auf 240° festgelegt (für eine 1-2-3-Drehung gegen den Uhrzeigersinn). Va, Vb
und Vc sind an die Spannungspotenzialverbindungsklemmen der jeweiligen Prüfsets angeschlossen.
Anmerkung: Wenn an der fünften Stelle der Modellidentifikationsnummer (d. h. 30P1F0A0S1) ein F
G
oder C erscheint, sind die Spannungsrückläufe potenzialfrei (isoliert voneinander und von der Erde).
Bei Geräten mit der Modellidentifikationsnummer G oder E handelt es sich um gemeinsame interne
Spannungsrückläufe, die mit der Erdung verbunden sind.
