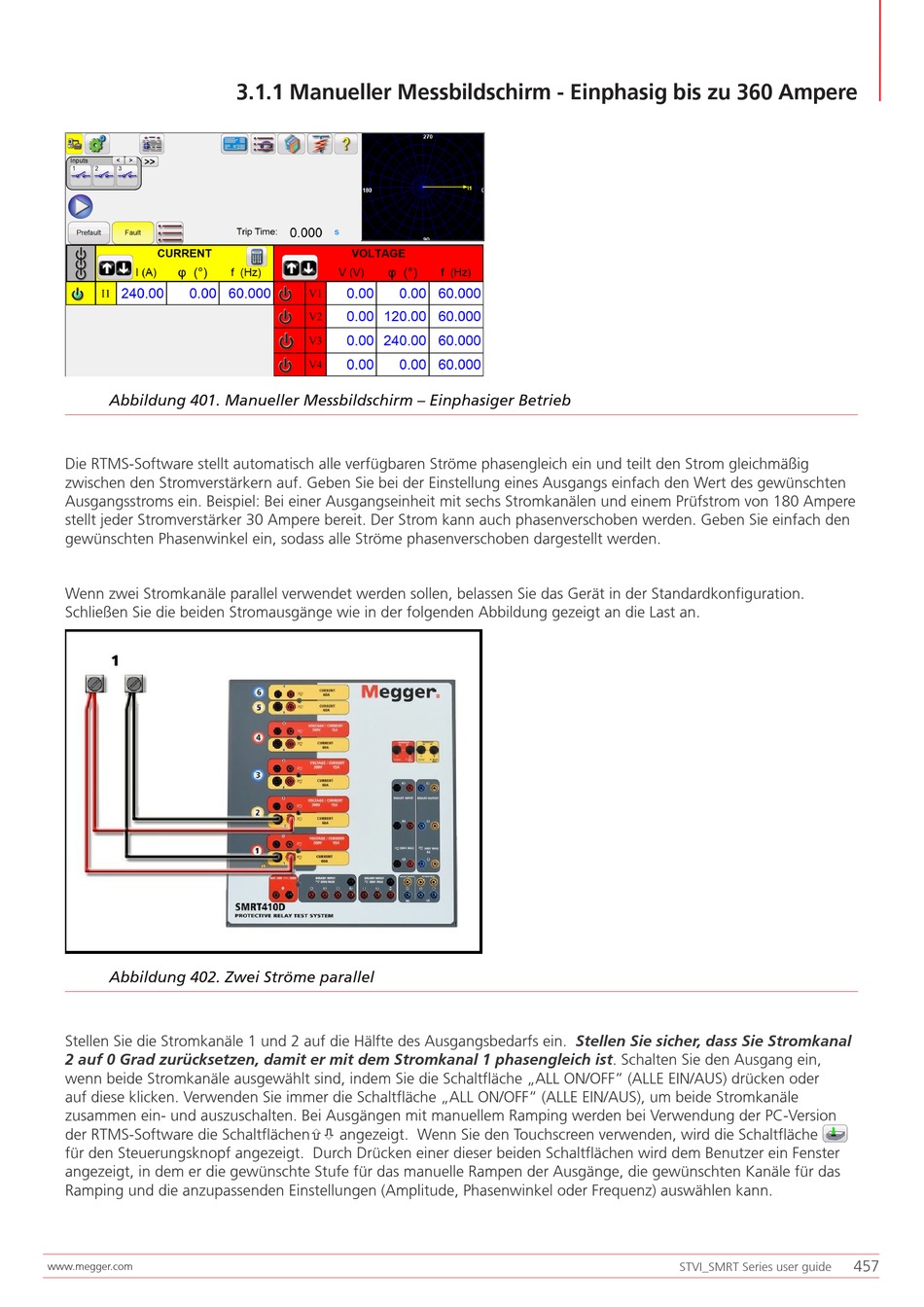

Abbildung 401. Manueller Messbildschirm – Einphasiger Betrieb
Die RTMS-Software stellt automatisch alle verfügbaren Ströme phasengleich ein und teilt den Strom gleichmäßig
zwischen den Stromverstärkern auf. Geben Sie bei der Einstellung eines Ausgangs einfach den Wert des gewünschten
Ausgangsstroms ein. Beispiel: Bei einer Ausgangseinheit mit sechs Stromkanälen und einem Prüfstrom von 180 Ampere
stellt jeder Stromverstärker 30 Ampere bereit. Der Strom kann auch phasenverschoben werden. Geben Sie einfach den
gewünschten Phasenwinkel ein, sodass alle Ströme phasenverschoben dargestellt werden.
Wenn zwei Stromkanäle parallel verwendet werden sollen, belassen Sie das Gerät in der Standardkonfiguration.
Schließen Sie die beiden Stromausgänge wie in der folgenden Abbildung gezeigt an die Last an.
Abbildung 402. Zwei Ströme parallel
Stellen Sie die Stromkanäle 1 und 2 auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie Stromkanal
2 auf 0 Grad zurücksetzen, damit er mit dem Stromkanal 1 phasengleich ist. Schalten Sie den Ausgang ein,
wenn beide Stromkanäle ausgewählt sind, indem Sie die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS) drücken oder
auf diese klicken. Verwenden Sie immer die Schaltfläche „ALL ON/OFF" (ALLE EIN/AUS), um beide Stromkanäle
zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version
der RTMS-Software die Schaltflächen angezeigt. Wenn Sie den Touchscreen verwenden, wird die Schaltfläche
für den Steuerungsknopf angezeigt. Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster
angezeigt, in dem er die gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das
Ramping und die anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
www.megger.com
3.1.1 Manueller Messbildschirm - Einphasig bis zu 360 Ampere
