3.9.1 Typenschild des Transformators
Durch Eingabe der bekannten Werte für die Transformator- und CT-Konfigurationen berechnet die Software
automatisch die entsprechenden Primär- und Dreiphasensekundärstromwerte für die Prüfung des zu testenden Relais.
Auswahl des Transformatormodells: Drücken Sie diese Schaltfläche, um das gewünschte Testmodell auszuwählen.
1
Schaltet zwischen ANSI- und IEC-Modellen um.
2
Geben Sie die Primär- und Sekundärspannungen des Transformators, die MVA-Leistung und die Primär- und
Sekundärstromtransformatordaten für das Relais ein. Dazu gehören Stromwandler-Verhältnisse, Stromwandler-
Polaritäten usw. Wenn erforderlich, drücken oder klicken Sie auf die vertikalen Pfeile, um die Stromwandler-
Polaritätsrichtung auf beiden Wicklungen zu ändern.
3
Auswahlschaltfläche Transformatorkonfiguration
um auf die verfügbaren Optionen für die Konfigurationen der Primär- und Sekundärwicklungen zuzugreifen. Durch
Drücken der Schaltfläche wird das Auswahlfeld „Primary Winding" (Primärwicklung) angezeigt.

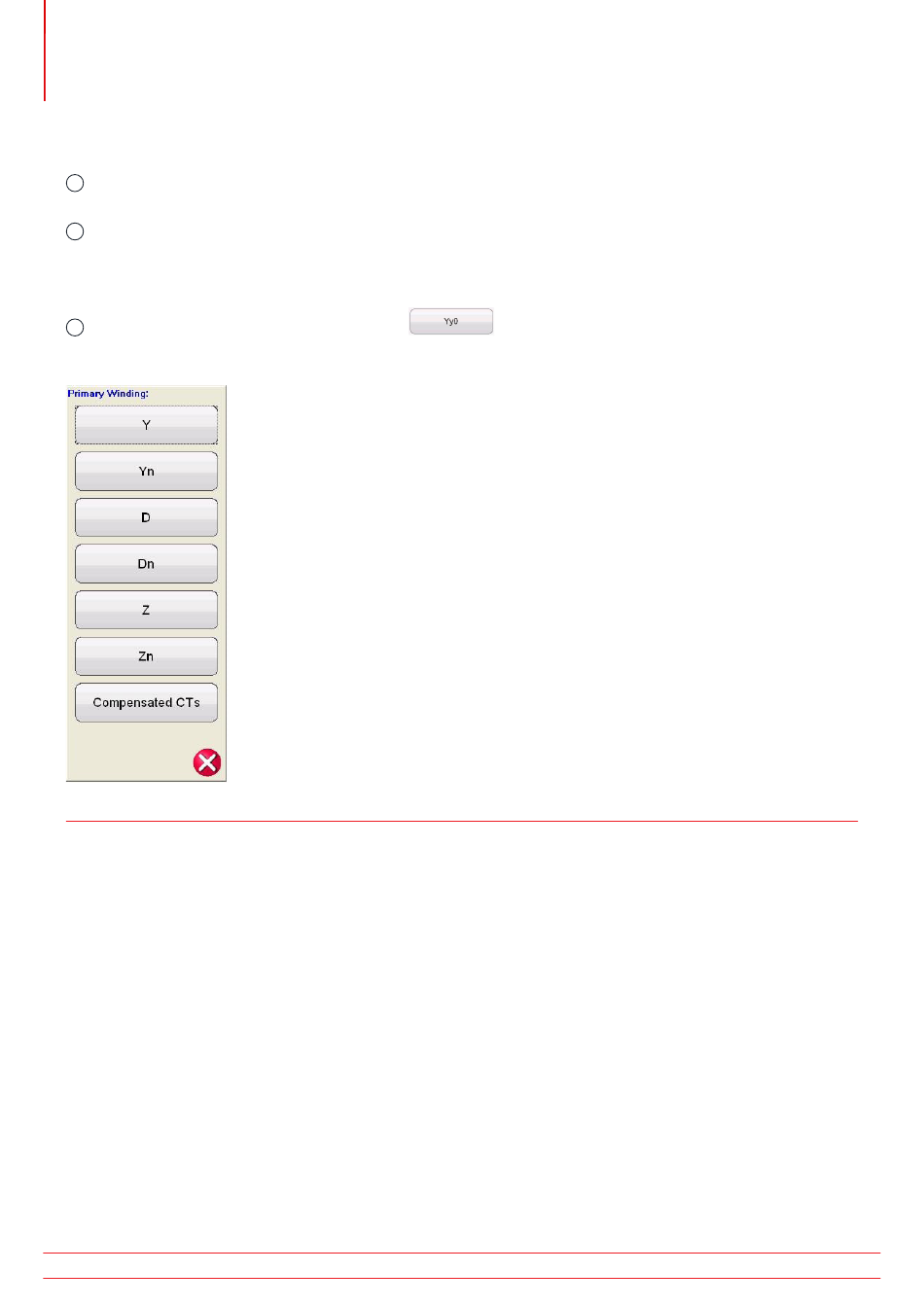

Abbildung 206. Auswahlfeld Primärwicklung
Drücken oder klicken Sie auf die entsprechende Schaltfläche für die Primärwicklung. Die verfügbaren Optionen sind
Y, Yn (geerdetes Y), D (Delta), Dn (geerdetes Delta), Z, Zn (geerdetes Z) oder „Compensated Cts" (Kompensierte
Stromwandler). Der Buchstabe n steht für einen Sternpunkt, an dem ein Neutralleiter bzw. eine Erdung vorhanden
ist, und an dem eine Konstante von 1,5 bei einphasigen Prüfungen angewendet wird. Dies ist erforderlich, um bei
der Prüfung von einphasigem Erdschluss auftretende Nullsequenzströme zu beseitigen. Durch Auswahl kompensierter
Stromwandler erkennt die Software, dass extern angeschlossene Stromwandler simuliert werden sollen, die alle
Amplituden- und Phasenkompensationen durchführen. Daher erfolgt durch die Software intern keine Kompensation
in Bezug auf Größe oder Phase. Nach Auswahl der Primärwicklung wird das Auswahlfeld für die Sekundärwicklung
angezeigt.
