3.15.7.2 SMRT-/FREJA 5xx-Binärausgänge
GOOSE-Meldungen zuordnen (Veröffentlichung)
4] Drücken Sie auf OK, um die Zuordnungsinformationen an das Relaisprüfset zu senden.
Danach verhält sich das SMRT/FREJA 5xx entsprechend der erhaltenen Anweisungen. Für das vorliegende Beispiel
bedeutet dies, dass das SMRT/FREJA 5xx seinen Binäreingang 1 als aktiviert „betrachtet", wenn das Bit 1 des
Datensatzes der GOOSE-Meldung 01-0C-CD- 01-00-AB „1" ist. Wenn das Bit „0" ist, wird der Binäreingang als nicht
aktiviert „betrachtet".
3.15.7.2 SMRT-/FREJA 5xx-Binärausgänge GOOSE-Meldungen zuordnen (Veröffentlichung)
Dieser Vorgang ist erforderlich, wenn das SMRT/FREJA 5xx einige Signale aktivieren muss, die an das zu prüfende Relais
gesendet werden müssen. Ein typisches Beispiel ist der Beschleunigungsträger, der Start der Wiedereinschaltvorrichtung
oder der Start des Leistungsschalterausfallschutzes. Bei der herkömmlichen Technologie erfolgt dies durch Aktivieren
der Binärausgänge des SMRT/FREJA 5xx, die mit den Binäreingängen des Relais verbunden sind. Bei der IEC
61850-Technologie wird eine GOOSE-Meldung vom SMRT/FREJA 5xx-Gerät an das Schutzgerät gesendet, und der Wert
der GOOSE-Meldung wird dem Status des zugeordneten Binärausgangs verknüpft. Wenn der Ausgang geöffnet ist, hat
die GOOSE-Meldung den Wert „0", und wenn sie geschlossen wird, hat sie den Wert „1".
Die Zuordnung erfolgt auf die gleiche Weise wie bei den Binäreingängen, mit der Ausnahme, dass die Datensatzbits
aus der Spalte „GOOSE Publication" (GOOSE-Veröffentlichung) zugeordnet werden.
3.15.7.3 Ändern des IEC-61850-Prüfserviceparameters in veröffentlichten GOOSE-Meldungen

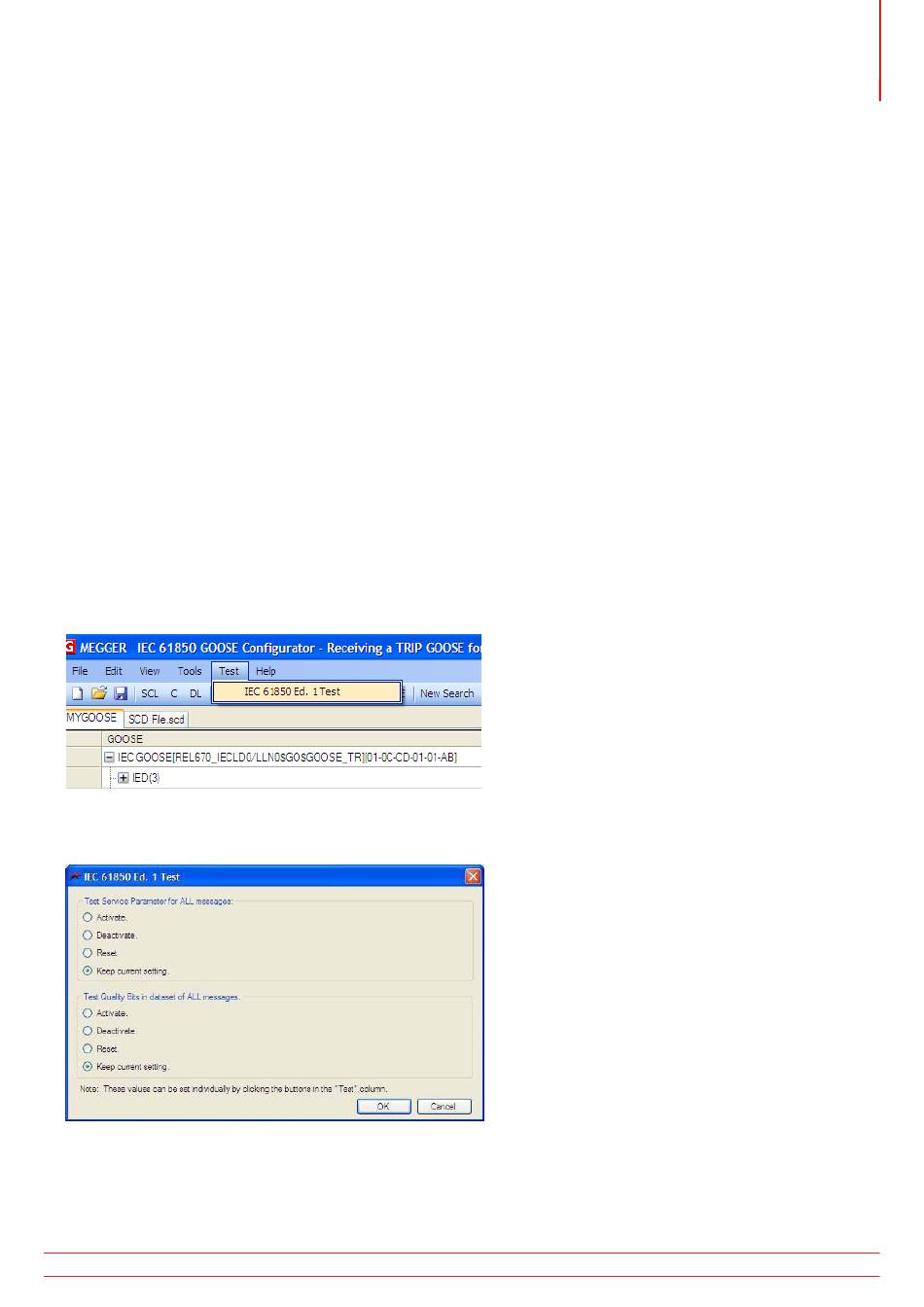

Das Prüfattribut (zuvor bekannt als „Prüfserviceparameter") der GOOSE-Meldungen, die vom SMRT / FREJA 5xx
veröffentlicht werden, kann über das Menü „Test / IEC 61850-8-1 Ed. 1 Test" geändert werden, siehe Abbildungen
unten.
In der ersten Hälfte des oben gezeigten Fensters ist es möglich, den Prüfserviceparameter aller GOOSE-Meldungen zu
ändern, die von SMRT/FREJA 5xx-Geräten gesendet werden. Das bedeutet, dass die Meldungen auf der Registerkarte
MyGOOSE verfügbar sind und einigen Binärausgängen zugeordnet werden.
Wenn Sie „Activate" (Aktivieren) wählen, werden alle Prüfserviceparameter auf „True" (Wahr) gesetzt, unabhängig
vom ursprünglichen Wert; siehe folgende Abbildung.
