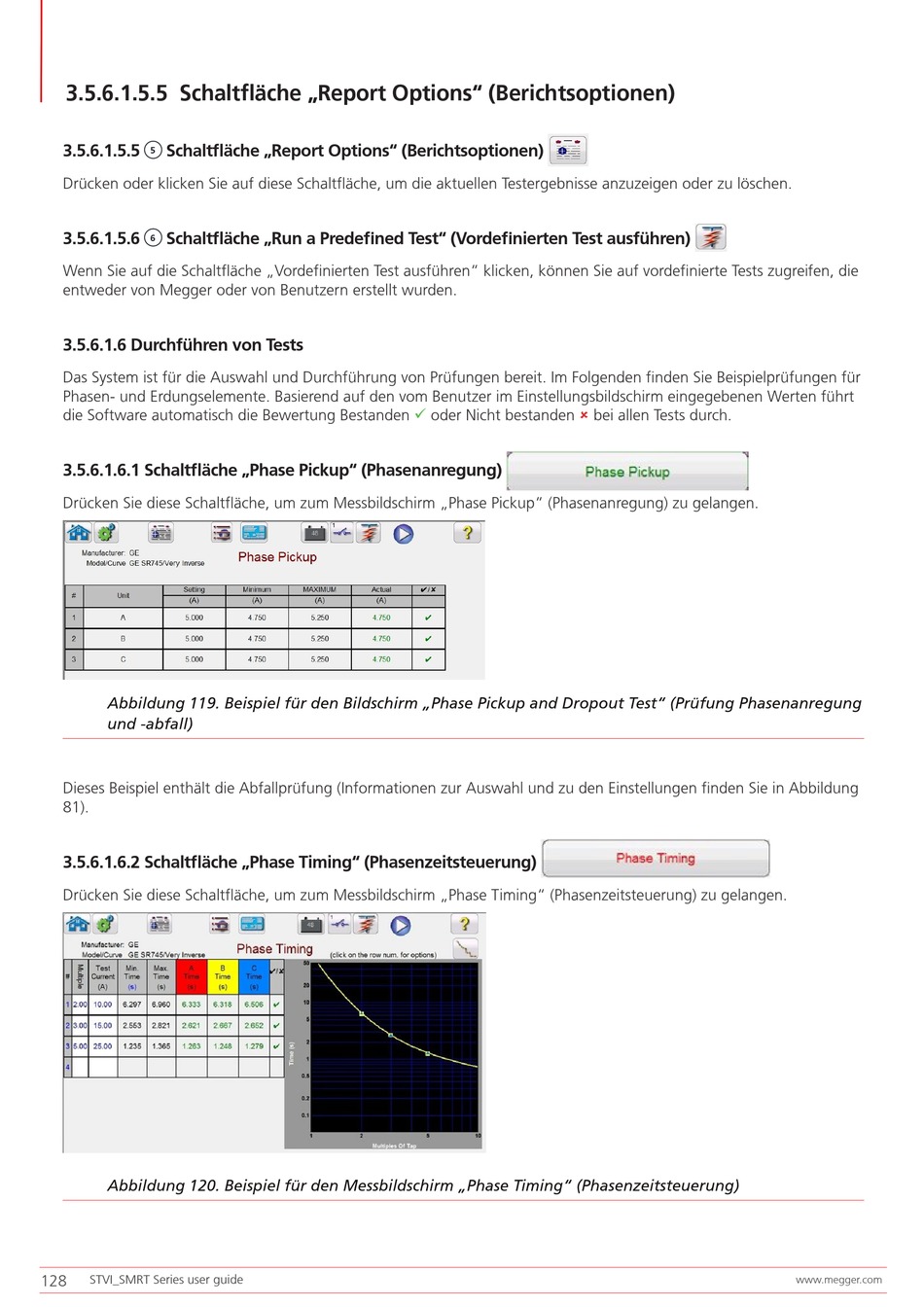

3.5.6.1.5.5 Schaltfläche „Report Options" (Berichtsoptionen)
3.5.6.1.5.5 Schaltfläche „Report Options" (Berichtsoptionen)
5
Drücken oder klicken Sie auf diese Schaltfläche, um die aktuellen Testergebnisse anzuzeigen oder zu löschen.
3.5.6.1.5.6 Schaltfläche „Run a Predefined Test" (Vordefinierten Test ausführen)
6
Wenn Sie auf die Schaltfläche „Vordefinierten Test ausführen" klicken, können Sie auf vordefinierte Tests zugreifen, die
entweder von Megger oder von Benutzern erstellt wurden.
3.5.6.1.6 Durchführen von Tests
Das System ist für die Auswahl und Durchführung von Prüfungen bereit. Im Folgenden finden Sie Beispielprüfungen für
Phasen- und Erdungselemente. Basierend auf den vom Benutzer im Einstellungsbildschirm eingegebenen Werten führt
die Software automatisch die Bewertung Bestanden
3.5.6.1.6.1 Schaltfläche „Phase Pickup" (Phasenanregung)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Pickup" (Phasenanregung) zu gelangen.
Abbildung 119. Beispiel für den Bildschirm „Phase Pickup and Dropout Test" (Prüfung Phasenanregung
und -abfall)
Dieses Beispiel enthält die Abfallprüfung (Informationen zur Auswahl und zu den Einstellungen finden Sie in Abbildung
81).
3.5.6.1.6.2 Schaltfläche „Phase Timing" (Phasenzeitsteuerung)
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Timing" (Phasenzeitsteuerung) zu gelangen.
Abbildung 120. Beispiel für den Messbildschirm „Phase Timing" (Phasenzeitsteuerung)
128
STVI_SMRT Series user guide
oder Nicht bestanden
 
bei allen Tests durch.
