1.1.2 Frontplatte
Umspannwerks möglich. Bei Betrieb mit mehreren Geräten stellt das Gerät, das den OUT-Link bereitstellt,
die Hauptphasenreferenz für alle „nachgeschalteten" Geräte bereit. Wenn der PC an den PC-Anschluss
angeschlossen ist, nutzen SMRT und PC dieselbe Ethernet-Netzwerkverbindung und sind daher nicht sicher
voneinander getrennt. Beim Testen von IEC 61850-Geräten schließen Sie den PC an den ISOLATED-Ethernet-
Anschluss an, um den PC vom IEC 61850-Umspannwerkbus zu trennen.
5.
USB-Schnittstelle: Dieser USB-Typ-A-Anschluss wird hauptsächlich verwendet, um die Firmware im SMRT zu
7
aktualisieren und die RTMS-Software mithilfe eines USB-Speichersticks zu aktualisieren. Darüber hinaus kann er
zum Herunterladen der SMRT-Prüfergebnisse auf einen anderen PC mit Power DB-Software verwendet werden,
um sie zum Speichern oder Drucken weiterzubearbeiten. Zusätzlich kann der Benutzer eine USB-Tastatur sowie
eine Maus in Verbindung mit dem STVI verwenden. Tastatur und/oder Maus sind nicht im Lieferumfang des
Zubehörs enthalten.
6.
8
USB-Schnittstelle: Für die USB-Schnittstelle ist ein „nachgelagerter" Anschluss vom Typ B erforderlich. Sie
wird hauptsächlich als Kommunikations- und Steuerschnittstelle verwendet, wenn sie mit einem PC und der
Megger-Software für automatisierte Relaisprüfungen verwendet wird.

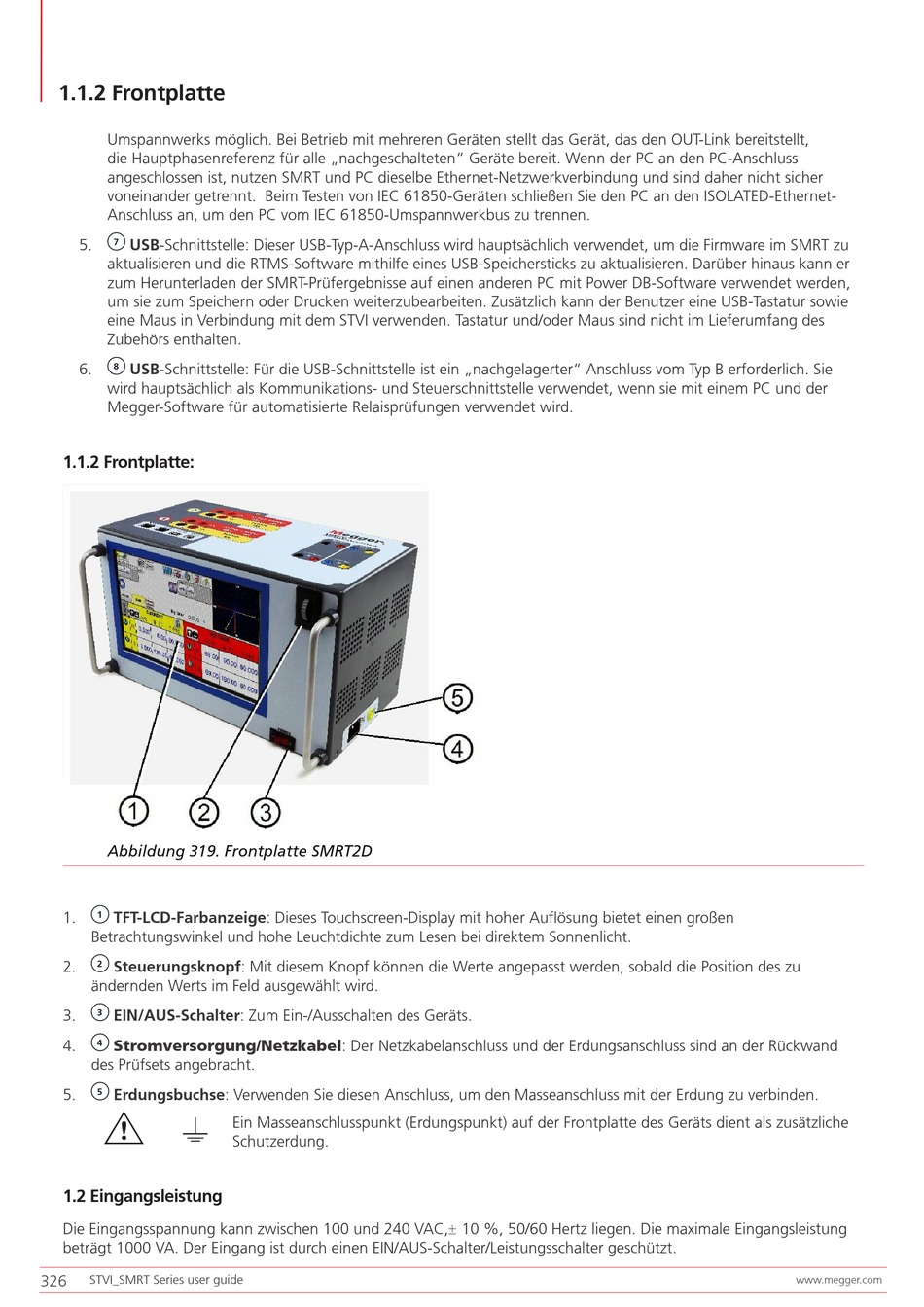

1.1.2 Frontplatte:
Abbildung 319. Frontplatte SMRT2D
1.
TFT-LCD-Farbanzeige: Dieses Touchscreen-Display mit hoher Auflösung bietet einen großen
1
Betrachtungswinkel und hohe Leuchtdichte zum Lesen bei direktem Sonnenlicht.
2.
Steuerungsknopf: Mit diesem Knopf können die Werte angepasst werden, sobald die Position des zu
2
ändernden Werts im Feld ausgewählt wird.
3.
3
EIN/AUS-Schalter: Zum Ein-/Ausschalten des Geräts.
4.
Stromversorgung/Netzkabel: Der Netzkabelanschluss und der Erdungsanschluss sind an der Rückwand
4
des Prüfsets angebracht.
5.
Erdungsbuchse: Verwenden Sie diesen Anschluss, um den Masseanschluss mit der Erdung zu verbinden.
5
G
g
1.2 Eingangsleistung
Die Eingangsspannung kann zwischen 100 und 240 VAC,± 10 %, 50/60 Hertz liegen. Die maximale Eingangsleistung
beträgt 1000 VA. Der Eingang ist durch einen EIN/AUS-Schalter/Leistungsschalter geschützt.
326
STVI_SMRT Series user guide
Ein Masseanschlusspunkt (Erdungspunkt) auf der Frontplatte des Geräts dient als zusätzliche
Schutzerdung.
