Spannung - Stromgeneratormodul (Vigen) - Megger SMRT2 Benutzerhandbuch

1.3 Spannung – Stromgeneratormodul (VIGEN)
Modell SMRT2 20NXXXAXXX
Modell SMRT2 20NXXXEXXX
Modell SMRT2 20NXXXIXXX
Teilenummer 15065, ist für die Verdrahtung mit dem entsprechenden Stecker vorbereitet (länderabhängig). Es gelten
die folgenden Farben: Braun = Phase, Blau = Neutralleiter und Grün/Gelb = Schutzleiter.
Modell SMRT2 20NXXXUXXX
1.3 Spannung – Stromgeneratormodul (VIGEN)
Spannungen und Ströme werden durch die rote bzw. gelbe Umrandung der einzelnen Ausgangskanäle angegeben. Die
Spannungskanäle der Phasen 1 und 2 sind rot markiert. Die Stromkanäle der Phasen 1 und 2 sind gelb markiert. Alle
Ausgänge sind unabhängig von plötzlichen Änderungen der Netzspannung und -frequenz und werden so geregelt,
dass Änderungen der Lastimpedanz den Ausgang nicht beeinflussen. Standardverstärkerausgänge sind isoliert oder
potenzialfrei.
1.3.1 Konvertierbarer Spannungs-/Stromverstärker
Abbildung 308. Spannungskanal SMRT2
Der SMRT PowerV™ Spannungsverstärker liefert eine flache Leistungskurve von 30 bis 150 Volt im 150-V-Bereich, um
die Prüfung von Starkstromanwendungen, z. B. Feldprüfungen, zu ermöglichen.
Spannungsbereich
30,00V
150,00V
300,00V
308
STVI_SMRT Series user guide

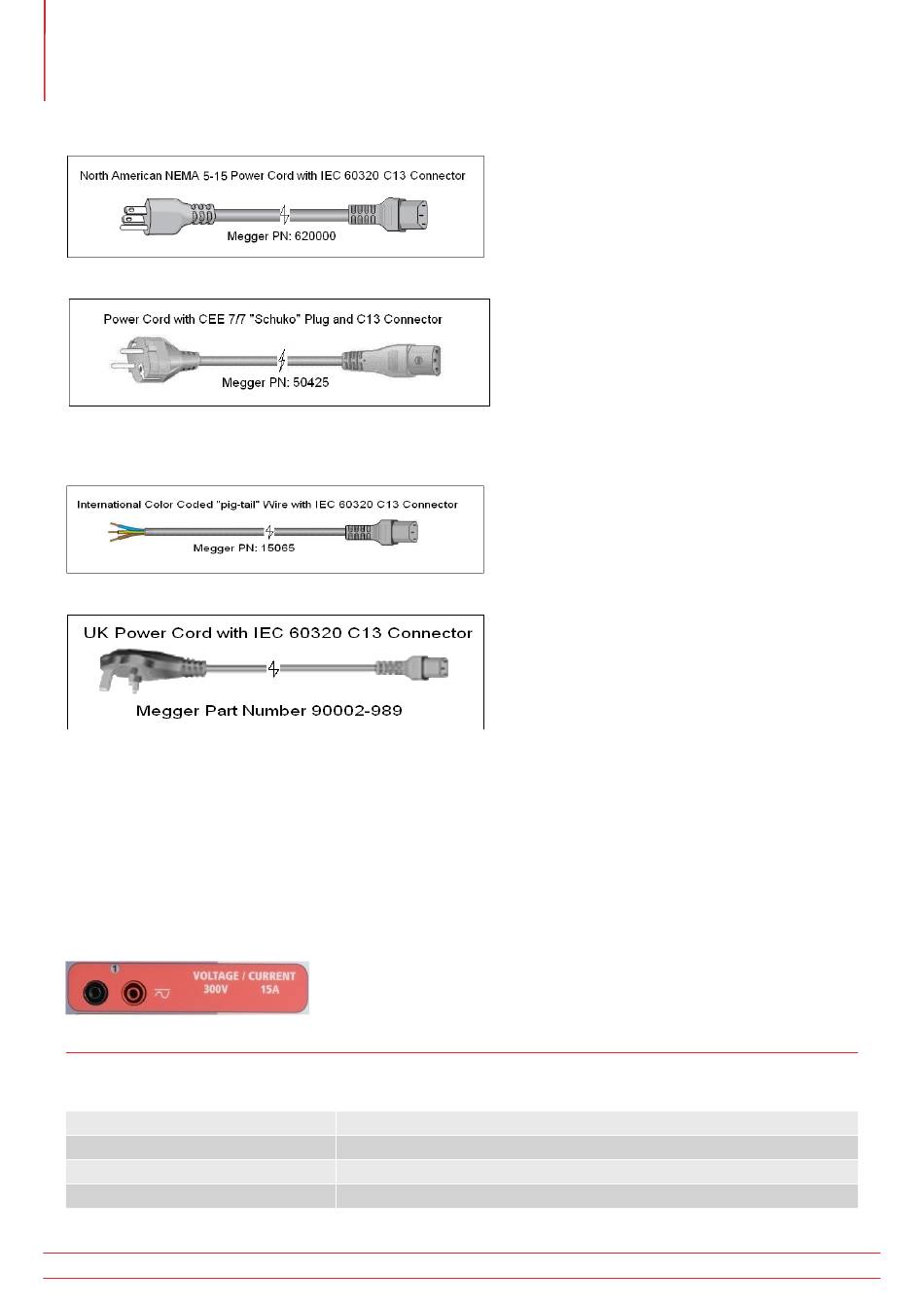

wird mit einem Netzkabel für Nordamerika (Teilenummer 620000) geliefert.
wird mit einem Netzkabel für Kontinentaleuropa (Teilenummer 50425) geliefert.
wird mit einem Netzkabel mit internationaler Farbcodierung geliefert. Das Kabel,
wird mit einem Netzkabel für Großbritannien (Teilenummer 90002-989) geliefert.
Leistung/Strom (Max.)
150 VA bei 5,0 A
150 VA konstante Ausgangsleistung von 30 bis 150 Volt
150 VA bei 0,5 A
