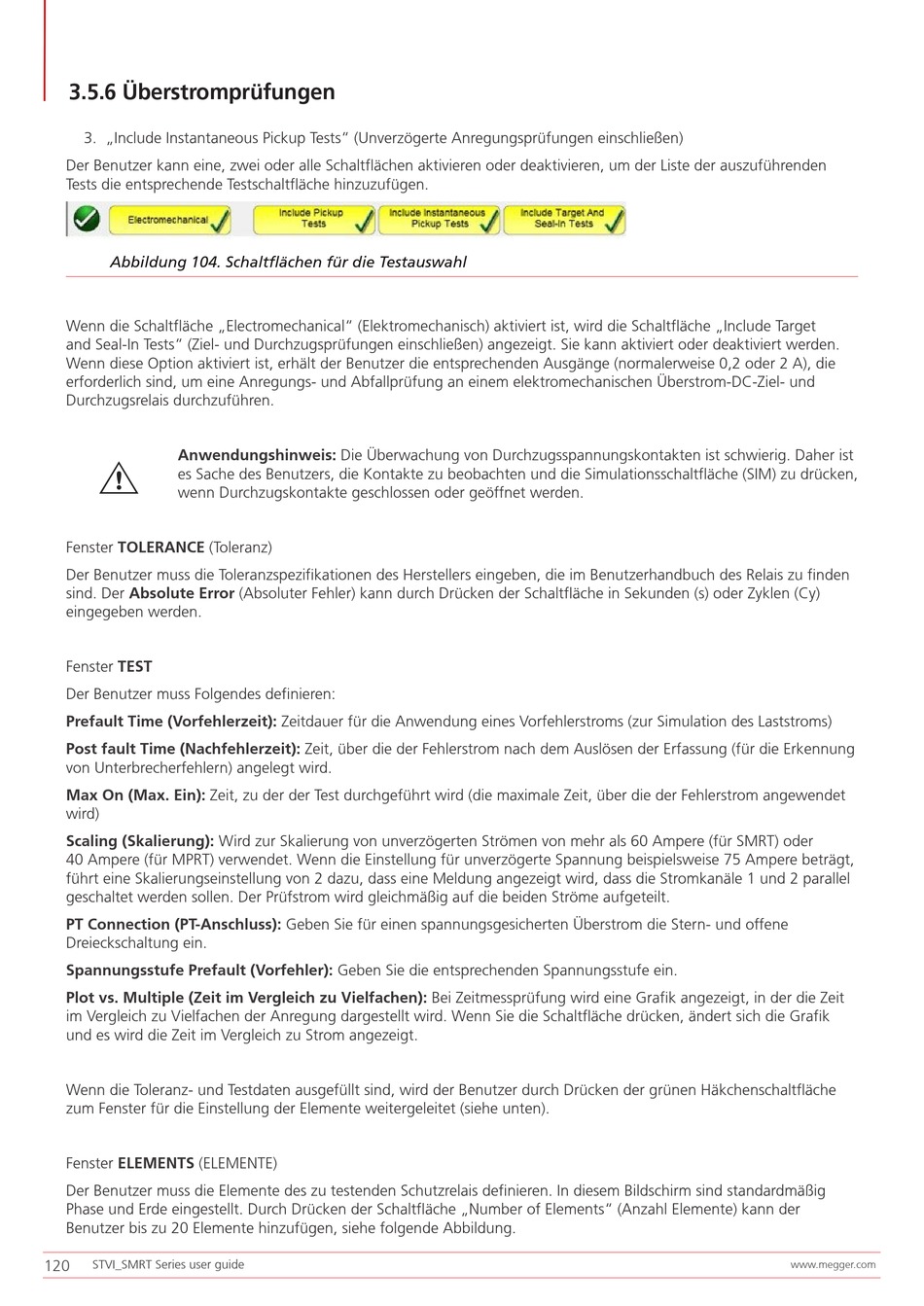

3.5.6 Überstromprüfungen
3. „Include Instantaneous Pickup Tests" (Unverzögerte Anregungsprüfungen einschließen)
Der Benutzer kann eine, zwei oder alle Schaltflächen aktivieren oder deaktivieren, um der Liste der auszuführenden
Tests die entsprechende Testschaltfläche hinzuzufügen.
Abbildung 104. Schaltflächen für die Testauswahl
Wenn die Schaltfläche „Electromechanical" (Elektromechanisch) aktiviert ist, wird die Schaltfläche „Include Target
and Seal-In Tests" (Ziel- und Durchzugsprüfungen einschließen) angezeigt. Sie kann aktiviert oder deaktiviert werden.
Wenn diese Option aktiviert ist, erhält der Benutzer die entsprechenden Ausgänge (normalerweise 0,2 oder 2 A), die
erforderlich sind, um eine Anregungs- und Abfallprüfung an einem elektromechanischen Überstrom-DC-Ziel- und
Durchzugsrelais durchzuführen.
Anwendungshinweis: Die Überwachung von Durchzugsspannungskontakten ist schwierig. Daher ist
G
es Sache des Benutzers, die Kontakte zu beobachten und die Simulationsschaltfläche (SIM) zu drücken,
wenn Durchzugskontakte geschlossen oder geöffnet werden.
Fenster TOLERANCE (Toleranz)
Der Benutzer muss die Toleranzspezifikationen des Herstellers eingeben, die im Benutzerhandbuch des Relais zu finden
sind. Der Absolute Error (Absoluter Fehler) kann durch Drücken der Schaltfläche in Sekunden (s) oder Zyklen (Cy)
eingegeben werden.
Fenster TEST
Der Benutzer muss Folgendes definieren:
Prefault Time (Vorfehlerzeit): Zeitdauer für die Anwendung eines Vorfehlerstroms (zur Simulation des Laststroms)
Post fault Time (Nachfehlerzeit): Zeit, über die der Fehlerstrom nach dem Auslösen der Erfassung (für die Erkennung
von Unterbrecherfehlern) angelegt wird.
Max On (Max. Ein): Zeit, zu der der Test durchgeführt wird (die maximale Zeit, über die der Fehlerstrom angewendet
wird)
Scaling (Skalierung): Wird zur Skalierung von unverzögerten Strömen von mehr als 60 Ampere (für SMRT) oder
40 Ampere (für MPRT) verwendet. Wenn die Einstellung für unverzögerte Spannung beispielsweise 75 Ampere beträgt,
führt eine Skalierungseinstellung von 2 dazu, dass eine Meldung angezeigt wird, dass die Stromkanäle 1 und 2 parallel
geschaltet werden sollen. Der Prüfstrom wird gleichmäßig auf die beiden Ströme aufgeteilt.
PT Connection (PT-Anschluss): Geben Sie für einen spannungsgesicherten Überstrom die Stern- und offene
Dreieckschaltung ein.
Spannungsstufe Prefault (Vorfehler): Geben Sie die entsprechenden Spannungsstufe ein.
Plot vs. Multiple (Zeit im Vergleich zu Vielfachen): Bei Zeitmessprüfung wird eine Grafik angezeigt, in der die Zeit
im Vergleich zu Vielfachen der Anregung dargestellt wird. Wenn Sie die Schaltfläche drücken, ändert sich die Grafik
und es wird die Zeit im Vergleich zu Strom angezeigt.
Wenn die Toleranz- und Testdaten ausgefüllt sind, wird der Benutzer durch Drücken der grünen Häkchenschaltfläche
zum Fenster für die Einstellung der Elemente weitergeleitet (siehe unten).
Fenster ELEMENTS (ELEMENTE)
Der Benutzer muss die Elemente des zu testenden Schutzrelais definieren. In diesem Bildschirm sind standardmäßig
Phase und Erde eingestellt. Durch Drücken der Schaltfläche „Number of Elements" (Anzahl Elemente) kann der
Benutzer bis zu 20 Elemente hinzufügen, siehe folgende Abbildung.
