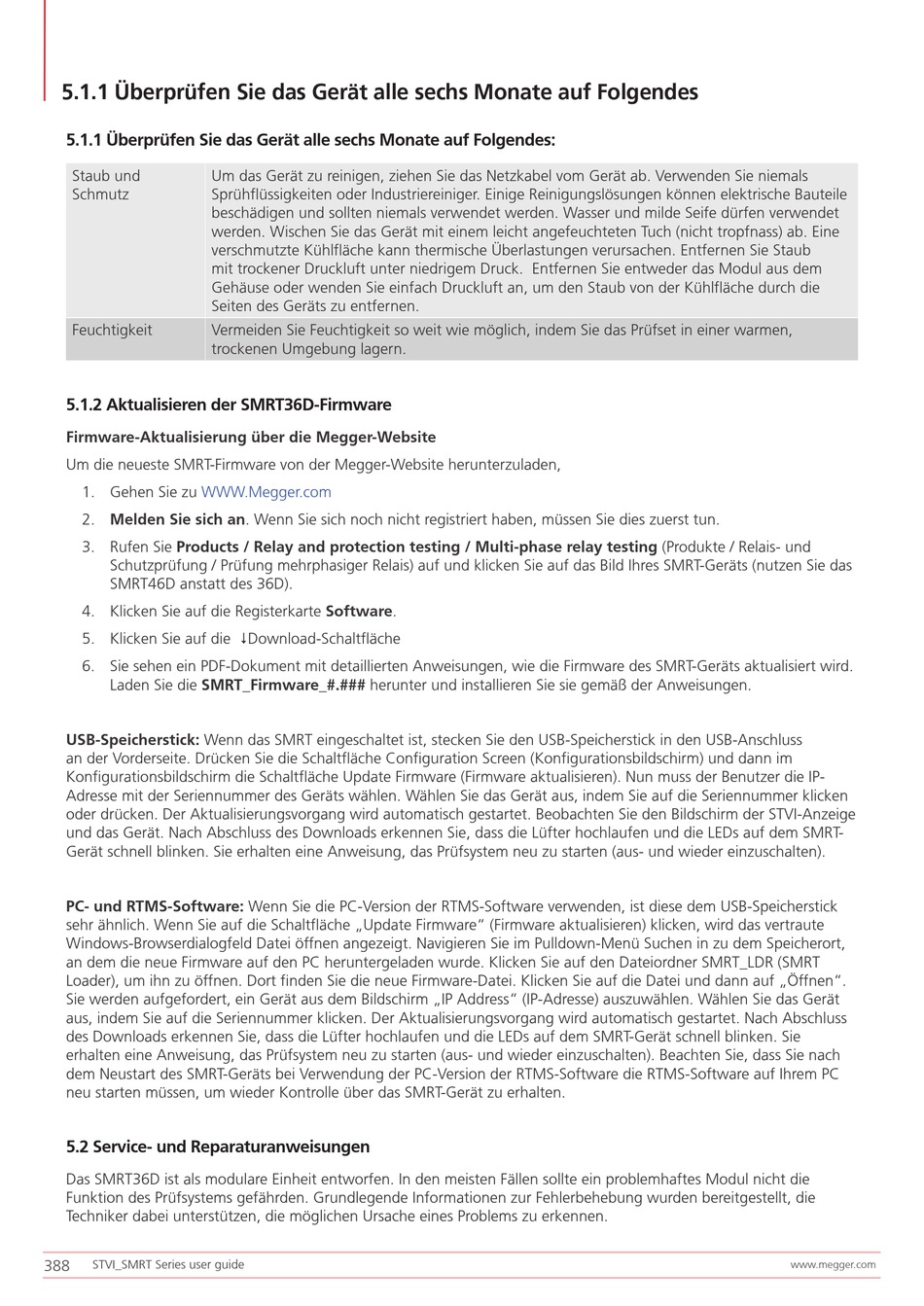

5.1.1 Überprüfen Sie das Gerät alle sechs Monate auf Folgendes
5.1.1 Überprüfen Sie das Gerät alle sechs Monate auf Folgendes:
Staub und
Um das Gerät zu reinigen, ziehen Sie das Netzkabel vom Gerät ab. Verwenden Sie niemals
Schmutz
Sprühflüssigkeiten oder Industriereiniger. Einige Reinigungslösungen können elektrische Bauteile
beschädigen und sollten niemals verwendet werden. Wasser und milde Seife dürfen verwendet
werden. Wischen Sie das Gerät mit einem leicht angefeuchteten Tuch (nicht tropfnass) ab. Eine
verschmutzte Kühlfläche kann thermische Überlastungen verursachen. Entfernen Sie Staub
mit trockener Druckluft unter niedrigem Druck. Entfernen Sie entweder das Modul aus dem
Gehäuse oder wenden Sie einfach Druckluft an, um den Staub von der Kühlfläche durch die
Seiten des Geräts zu entfernen.
Feuchtigkeit
Vermeiden Sie Feuchtigkeit so weit wie möglich, indem Sie das Prüfset in einer warmen,
trockenen Umgebung lagern.
5.1.2 Aktualisieren der SMRT36D-Firmware
Firmware-Aktualisierung über die Megger-Website
Um die neueste SMRT-Firmware von der Megger-Website herunterzuladen,
1. Gehen Sie zu
WWW.Megger.com
2. Melden Sie sich an. Wenn Sie sich noch nicht registriert haben, müssen Sie dies zuerst tun.
3. Rufen Sie Products / Relay and protection testing / Multi-phase relay testing (Produkte / Relais- und
Schutzprüfung / Prüfung mehrphasiger Relais) auf und klicken Sie auf das Bild Ihres SMRT-Geräts (nutzen Sie das
SMRT46D anstatt des 36D).
4. Klicken Sie auf die Registerkarte Software.
5. Klicken Sie auf die Download-Schaltfläche
6. Sie sehen ein PDF-Dokument mit detaillierten Anweisungen, wie die Firmware des SMRT-Geräts aktualisiert wird.
Laden Sie die SMRT_Firmware_#.### herunter und installieren Sie sie gemäß der Anweisungen.
USB-Speicherstick: Wenn das SMRT eingeschaltet ist, stecken Sie den USB-Speicherstick in den USB-Anschluss
an der Vorderseite. Drücken Sie die Schaltfläche Configuration Screen (Konfigurationsbildschirm) und dann im
Konfigurationsbildschirm die Schaltfläche Update Firmware (Firmware aktualisieren). Nun muss der Benutzer die IP-
Adresse mit der Seriennummer des Geräts wählen. Wählen Sie das Gerät aus, indem Sie auf die Seriennummer klicken
oder drücken. Der Aktualisierungsvorgang wird automatisch gestartet. Beobachten Sie den Bildschirm der STVI-Anzeige
und das Gerät. Nach Abschluss des Downloads erkennen Sie, dass die Lüfter hochlaufen und die LEDs auf dem SMRT-
Gerät schnell blinken. Sie erhalten eine Anweisung, das Prüfsystem neu zu starten (aus- und wieder einzuschalten).
PC- und RTMS-Software: Wenn Sie die PC-Version der RTMS-Software verwenden, ist diese dem USB-Speicherstick
sehr ähnlich. Wenn Sie auf die Schaltfläche „Update Firmware" (Firmware aktualisieren) klicken, wird das vertraute
Windows-Browserdialogfeld Datei öffnen angezeigt. Navigieren Sie im Pulldown-Menü Suchen in zu dem Speicherort,
an dem die neue Firmware auf den PC heruntergeladen wurde. Klicken Sie auf den Dateiordner SMRT_LDR (SMRT
Loader), um ihn zu öffnen. Dort finden Sie die neue Firmware-Datei. Klicken Sie auf die Datei und dann auf „Öffnen".
Sie werden aufgefordert, ein Gerät aus dem Bildschirm „IP Address" (IP-Adresse) auszuwählen. Wählen Sie das Gerät
aus, indem Sie auf die Seriennummer klicken. Der Aktualisierungsvorgang wird automatisch gestartet. Nach Abschluss
des Downloads erkennen Sie, dass die Lüfter hochlaufen und die LEDs auf dem SMRT-Gerät schnell blinken. Sie
erhalten eine Anweisung, das Prüfsystem neu zu starten (aus- und wieder einzuschalten). Beachten Sie, dass Sie nach
dem Neustart des SMRT-Geräts bei Verwendung der PC-Version der RTMS-Software die RTMS-Software auf Ihrem PC
neu starten müssen, um wieder Kontrolle über das SMRT-Gerät zu erhalten.
5.2 Service- und Reparaturanweisungen
Das SMRT36D ist als modulare Einheit entworfen. In den meisten Fällen sollte ein problemhaftes Modul nicht die
Funktion des Prüfsystems gefährden. Grundlegende Informationen zur Fehlerbehebung wurden bereitgestellt, die
Techniker dabei unterstützen, die möglichen Ursache eines Problems zu erkennen.
388
STVI_SMRT Series user guide
www.megger.com
